Beschreibung des Produkts:

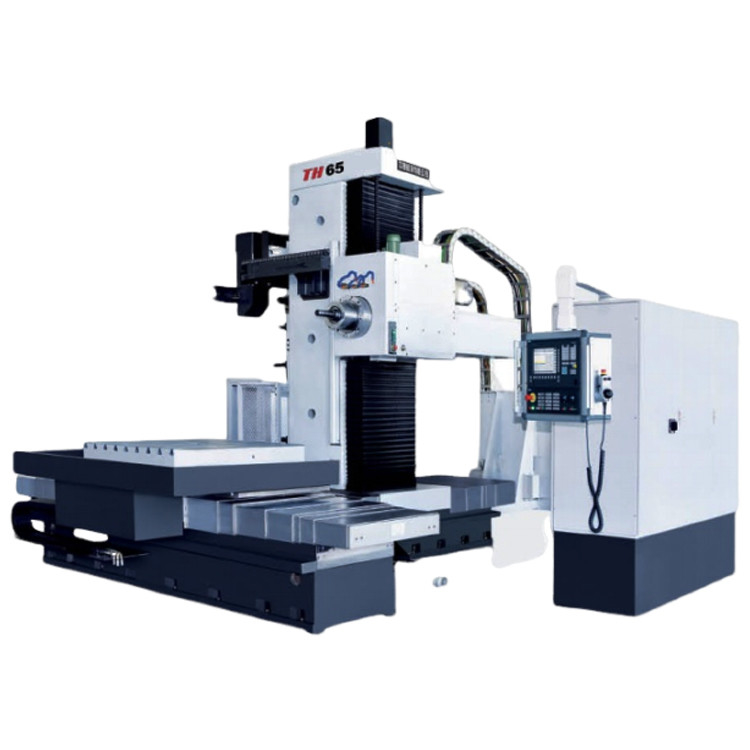

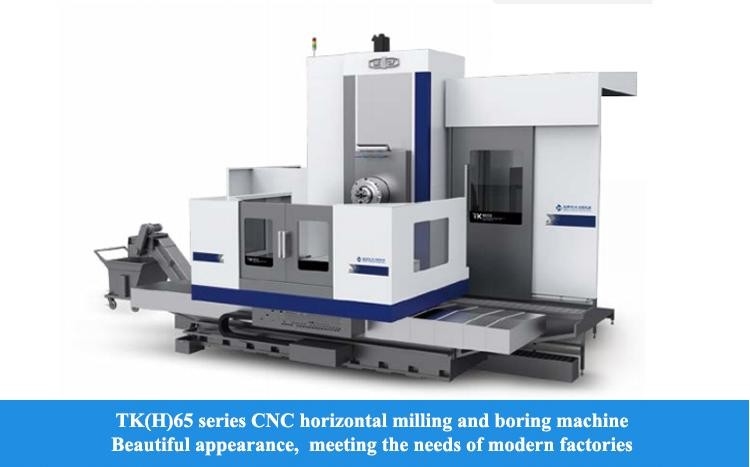

SMTCL Horizontale Fräsmaschine TK6513 SIEMENS 5 Achsen Horizontale Fräsmaschine

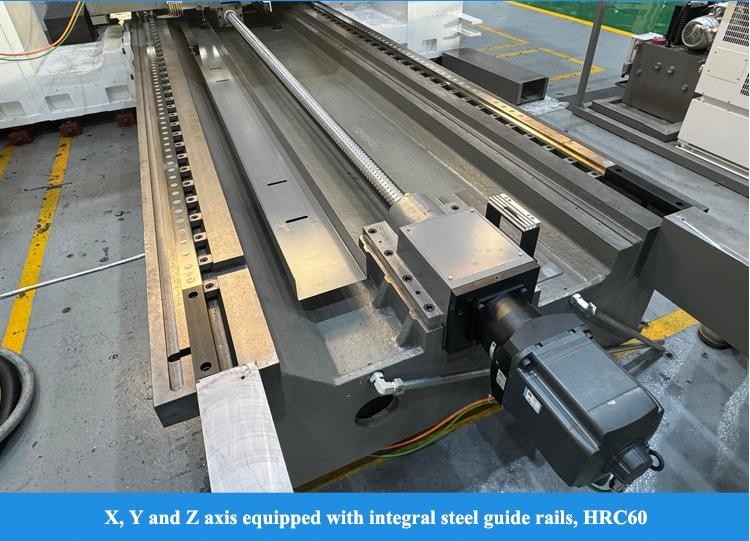

Das Werkzeugmaschinenwerkzeug ist T-förmig, mit einer einzigen Säule und seitlicher Aufhängung.die Säule ist an einem Schieberad befestigt und bewegt sich entlang der Längsschiene (Z-Achsenkoordinate), der Kopf bewegt sich senkrecht entlang der Stableitbahn (Y-Achsenkoordinate); das Produkt ist T-förmig ausgelegt.und Spindelbewegungen (Bohrwelle) in der Fräswelle (W-Achsenkoordinate). Die X-Achse, die Y-Achse und die Z-Achse nehmen integrierte Stahlleitbahnen an. Die Härte nach dem Abkühlen und der Fertigbearbeitung kann HRC60±2 erreichen.Die Führungsschiene und das Polytetrafluorethylenblech bilden ein Führungsschienenpaar in vorderer Richtung,und die seitliche Richtung ist Rollenführer.Das Produkt verfügt über hohe Genauigkeit, geringe Reibung und hohe Genauigkeit der Wartung.Die kreisförmige Führungsschiene der Arbeitsplatzspielung verwendet ein Gusseisen-Polytetrafluorethylen-Führungsschienenpaar. Das Produkt ist mit importiertem Schublager zur Entlastung installiert, übernimmt einen Doppelwurmmechanismus zur Beseitigung des Abstands und verfügt über stabile Bewegung und hohe Positionierungsgenauigkeit.
Eigenschaften des Produkts:
- CNC-Fräsen und Bohrmaschinen-Serie ist in der Einführung der deutschen fortgeschrittenen Technologie, entsprechend der Marktnachfrage,Dies ist in Verbindung mit der ausgereiften Struktur der ähnlichen Werkzeugmaschinen unseres Unternehmens und der Entwicklung von Werkzeugmaschinen.
- Modularisierung, d. h. durch die Standardschnittstelle können Module auf unterschiedliche Weise frei kombiniert werden, um Produktvarianten zu bilden, die den unterschiedlichen Bedürfnissen des Marktes entsprechen.Die Maschine ist hauptsächlich Fräsen und Bohren, und kann auch Bohrungen, Reaming, Vergleichen, Drehen und Umdrehen und andere Prozesse durchführen.
- Besonders geeignet für die Verarbeitung poröses System, Loch Entfernung Anforderungen genauer Box Teile, kann die Maschine die automatische Positionierung von Koordinaten zu realisieren, sondern auch X, Y, Z, W realisieren,B eine beliebige Verbindung von vier Koordinatenachsen, kann für die Bogeninterpolation von Konturen und dreidimensionale Oberflächenbearbeitung verwendet werden.
- Gemäß den Anforderungen des Benutzers kann mit vertikalen CNC-Drehtplatten, Rechteck-Fräsezubehör ausgestattet werden, um die Bandbreite der Maschinentechnologie zu erweitern.
Einzelheiten des Produkts:
Produktparameter:
| Es ist... |
Einheit
|
TK(H) 6513
|
TK ((H) P 6513
|
|

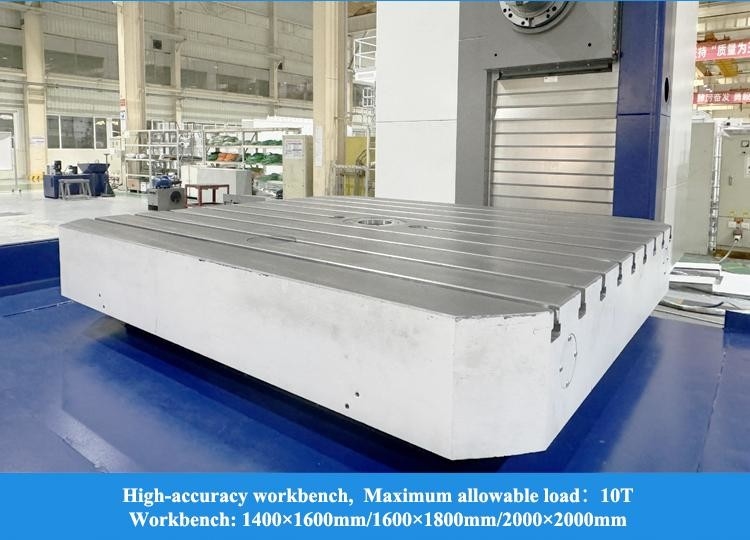

Abmessungen der Arbeitsbank
|
mm
|
1400 × 1600/ 2000 × 2000
|
|
Höchstlast der Arbeitsbank
|
T
|
10
|
|

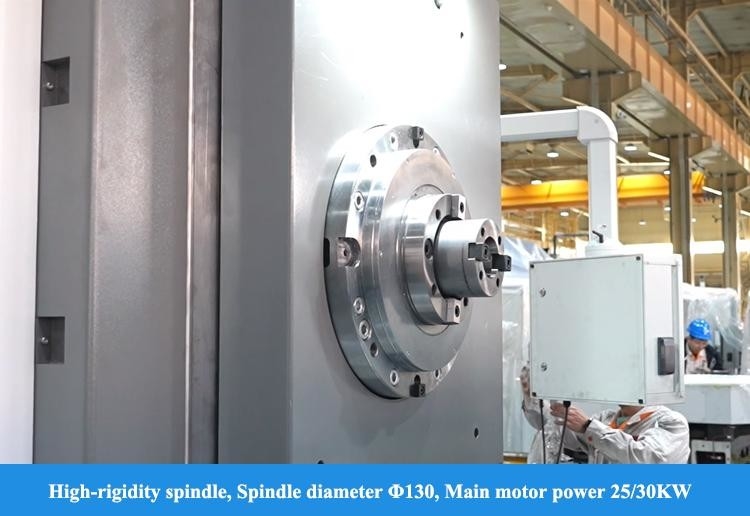

Durchmesser der Spindel
|
mm
|
φ130
|
|
Kopfdurchmesser
|
mm
|
-
|
φ730
|
|
Spindel-Stäbelarm
|
|
Das ist 7:24 Uhr.50
|
|
Spezifikation der Werkzeugstäbe
|
|
JT50/BT50
|
|
Drehzahl der Spindel
|
r/min
|
10 bis 2000
|
|
Gegen Kopfgeschwindigkeit
|
r/min
|
-
|
10 bis 125
|
|
Leistung des Hauptmotors
|
Leistung
|
25/30
|
|
Höchstdrehmoment der Spindel
|
Nm
|
2500/3000
|
|
Querschnittsfahrt X der Arbeitsbank
|
mm
|
2000/3000/3500/4000
|
|
Vertikalfahrt Y des Kopfstücks
|
mm
|
Für die Berechnung der Zinssätze
|
|
LängsverlaufZ der Spalte
|
mm
|
1600/2000
|
|
Fahrt W der Spindel
|
mm
|
800
|
|
Fahrt U des zugewandten Kopfschleifblocks
|
mm
|
-
|
200
|
|
Drehung der Arbeitsbank B
|
- Nein.
|
0.001×360
|
|
Abstand von der Spindelmitte zur Arbeitsbank
|
mm
|
100 bis 1700
|
|
Die Ablehnung von der Züchtigung
|
mm
|
850/1050
|
|
Zuführgeschwindigkeit
|
X, Y, Z
|
mm/min
|
1-6000
|
|
W
|
mm/min
|
1-3000
|
|
U
|
mm/min
|
-
|
1-3000
|
|
B
|
r/min
|
0 zu 1
|
|
Schnelle Geschwindigkeit
|
X, Y, Z
|
m/min
|
9
|
|
W
|
m/min
|
3
|
|
U
|
m/min
|
-
|
3
|
|
B
|
r/min
|
1
|
|
Positionsgenauigkeit
|
X, Y, Z
|
mm
|
X:0.02/0.016 (Gitterwaage)
- Ich weiß nicht.0.02/0.015 (Gitterwaage)
|
|
W
|
mm
|
0.02
|
|
U
|
mm
|
-
|
0.032
|
|
B
|
""
|
10, 4X90°;6
|
|
Neupositionierungsgenauigkeit
|
X, Y, Z
|
mm
|
0.013
|
|
W
|
mm
|
0.018
|
|
U
|
mm
|
-
|
0.018
|
|
B
|
""
|
6
|
|

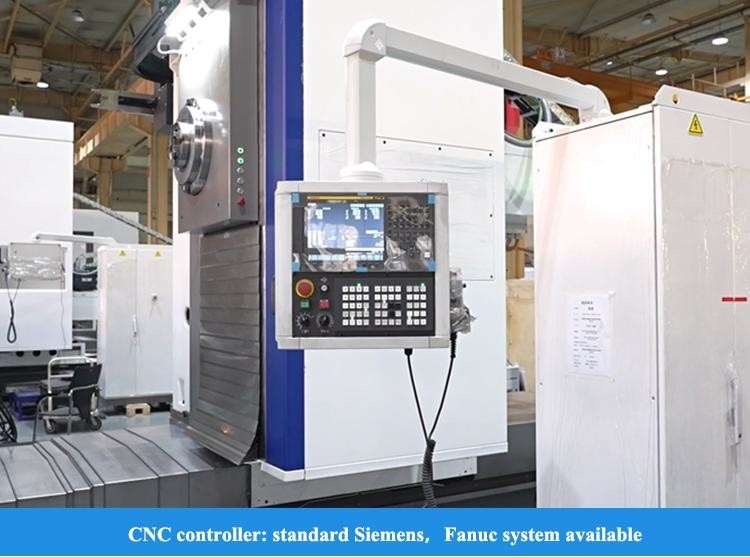

CNC-System
|
|
|
Siemens 828D
|
