Beschreibung des Produkts:
Eigenschaften des Produkts:

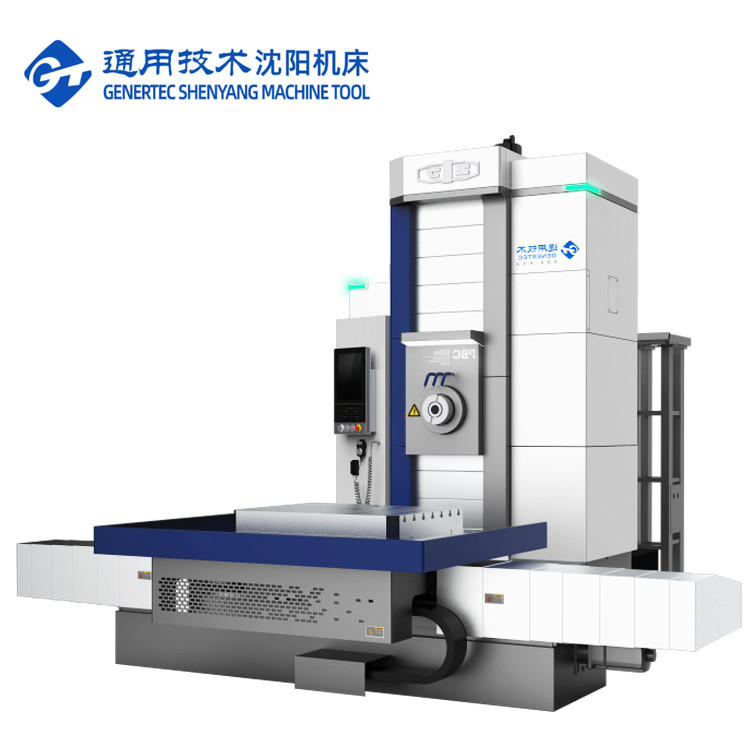

1"CNC Horizontalem Fräsen und Bohren Maschine Serie ist in der Einführung der deutschen fortgeschrittenen Technologie, entsprechend der Marktnachfrage,Dies ist in Verbindung mit der ausgereiften Struktur der ähnlichen Werkzeugmaschinen unseres Unternehmens und der Entwicklung von Werkzeugmaschinen.
2"Die Verwendung der modularen Konstruktion, d. h. durch die Standardschnittstelle können Module frei auf verschiedene Weise kombiniert werden, um Produktvarianten zu bilden, die den unterschiedlichen Bedürfnissen des Marktes entsprechen.Die Maschine ist hauptsächlich Fräsen und Bohren, und kann auch Bohrungen, Reaming, Vergleichen, Drehen und Umdrehen und andere Prozesse durchführen.

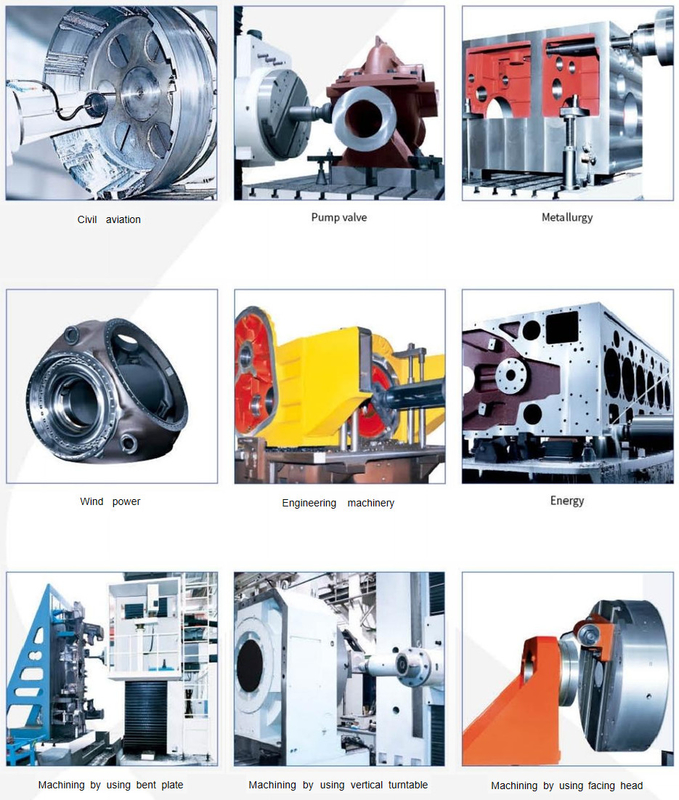

3, Besonders geeignet für die Verarbeitung poröses System, Loch Entfernung Anforderungen genauer Box Teile, kann die Maschine die automatische Positionierung von Koordinaten zu realisieren, aber auch X, Y, Z realisieren,W, B alle vier Koordinatenachsenverbindungen, können für die Bogeninterpolation von Konturen und dreidimensionale Oberflächenbearbeitung verwendet werden.
4Nach Anspruch des Benutzers kann es mit einem vertikalen CNC-Drehtechnik-Spielzeug, Rechteck-Fräse-Zubehör ausgestattet werden, um die Bandbreite der Maschinentechnologie zu erweitern.
Einzelheiten des Produkts:
|
Es ist...
|
Einheit
|
PBC 110m
|
PBC 130m
|
|
|
Abmessungen der Arbeitsbank
|
mm
|
1000 × 1250 / 1250 × 1400
|
1600 × 1800
|
|
|
Höchstlast der Arbeitsbank
|
T
|
5
|
10
|
|
|
Durchmesser der Spindel
|
mm
|
φ110
|
φ130
|
|
|
Kopfdurchmesser
|
mm
|
φ630
|
|
|
|
Spindel-Stäbelarm
|
|
Das ist 7:24 Uhr.50
|
Das ist 7:24 Uhr.50
|
|
|
Spezifikation der Werkzeugstäbe
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Drehzahl der Spindel
|
r/min
|
10 bis 2500
|
10 bis 3000
|
|
|
Gegen Kopfgeschwindigkeit
|
r/min
|
10 bis 200
|
|
|
|
Leistung des Hauptmotors
|
Leistung
|
17/20.4
|
25/30
|
|
|
Höchstdrehmoment der Spindel
|
Nm
|
1300/1600
|
2100/2600
|
|
|
Querschnittsfahrt X der Arbeitsbank
|
mm
|
2000
|
2000/3000/4000
|
|
|
Vertikalfahrt Y des Kopfstücks
|
mm
|
1500
|
1600/2000
|
|
|
LängsverlaufZ der Spalte
|
mm
|
1200
|
1600/2000
|
|
|
Fahrt W der Spindel
|
mm
|
550
|
800
|
|
|
Fahrt U des zugewandten Kopfschleifblocks
|
mm
|
140
|
|
|
|
Drehung der Arbeitsbank B
|
- Nein.
|
0.001×360
|
0.001×360
|
|
|
Abstand von der Spindelmitte zur Arbeitsbank
|
mm
|
60 bis 1560
|
100 bis 1700
|
|
|
Die Ablehnung von der Züchtigung
|
mm
|
350
|
850
|
|
|
Zuführgeschwindigkeit
|
X, Y, Z
|
mm/min
|
1-6000
|
X/Z:1-12000,Y:10000
|
|
W
|
mm/min
|
1-2000
|
1-3000
|
|
|
U
|
mm/min
|
1-1000
|
|
|
|
B
|
r/min
|
0 zu 1
|
0 zu eins.5
|
|
|
Schnelle Geschwindigkeit
|
X, Y, Z
|
m/min
|
9
|
X/Z:12, Y:10
|
|
W
|
m/min
|
2.4
|
3
|
|
|
U
|
m/min
|
2.4
|
|
|
|
B
|
r/min
|
2
|
1.5
|
|
|
Positionsgenauigkeit
|
X, Y, Z
|
mm
|
X:0.02/0.016 (Gitterwaage)
- Ich weiß nicht.0.018/0.015 (Gitterwaage)
|
XZ:0.015/0.01 (Gitterwaage)
Y:0.01 (Gitterwaage)
|
|
W
|
mm
|
0.02
|
0.012
|
|
|
U
|
mm
|
0.032
|
|
|
|
B
|
""
|
12/10 (Gittermaßstab), 4X90°;6
|
8 (Gittermaßstab), 4X90°;6
|
|
|
Neupositionierungsgenauigkeit
|
X, Y, Z
|
mm
|
X:0.011 YZ:0.01
|
0.008
|
|
W
|
|
0.016
|
0.01
|
|
|
U
|
mm
|
0.018
|
|
|
|
B
|
""
|
7
|
6
|
|
|
CNC-System
|
|
|
Siemens 828D
|
Siemens 828D
|
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
