Horizontale 5-Achsen-Bearbeitungszentrum

Horizontale 5-Achsen-Bearbeitungszentrum

Komplexe Teile 5-Achsen-Bearbeitungszentrum

5 Achsen Horizontale Bearbeitungsstätte

hohe Präzision und hohe Effizienz

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

HMU160

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
HMU160
Name:
Horizontale 5-Achsen-Bearbeitungszentrum
Kontrollsystem:
SIEMENS GSK FANUC (optional)
Maximale Fahrt des Skateboards auf der X-Achse:
1500 mm
Maximaler Strahlverlauf - Y-Achse:
1000 mm
Maximale Spindelbewegung -Z-Achse:
660 mm
Maximaler Drehdurchmesser der Achse C:
Φ1800mm
Ein-Achsen-Reise:
± 110°
C-Achsen-Reise:
360°
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C,T/T,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

Horizontale 5-Achsen-Bearbeitungszentrum 0

Produktbeschreibung:

HMU 160 Hochgeschwindigkeits-Hochleistungs-Horizontal-Fünf-Achsen-Bearbeitungszentren

Das Produkt eignet sich für die Bearbeitung komplex geformter Teile in der neuen Energiefahrzeugindustrie und anderen Branchen. Es ist ein Hochleistungs-Horizontal-Fünf-Achsen-Bearbeitungszentrum, das von der General Technology Group unabhängig entwickelt wurde. Das Produkt hat eine lineare Achse mit einer Eilganggeschwindigkeit von 100 m/min, eine Beschleunigung von 1 g, eine Drehwelle, die von einem Drehmomentmotor angetrieben wird, eine Geschwindigkeit von über 40 U/min, die dynamische Leistung der Maschine ist ausgezeichnet. Hochgeschwindigkeits-, hochpräzise, hochsteife Eigenschaften, reichhaltige Konfiguration, kann für die Bearbeitung von Aluminiumlegierungs-Unterrahmen von Neufahrzeugen und anderen Bereichen eingesetzt werden und wird im Bereich der Neufahrzeuge eine hervorragende Produktionsleistung erzielen.

Produktdetails:

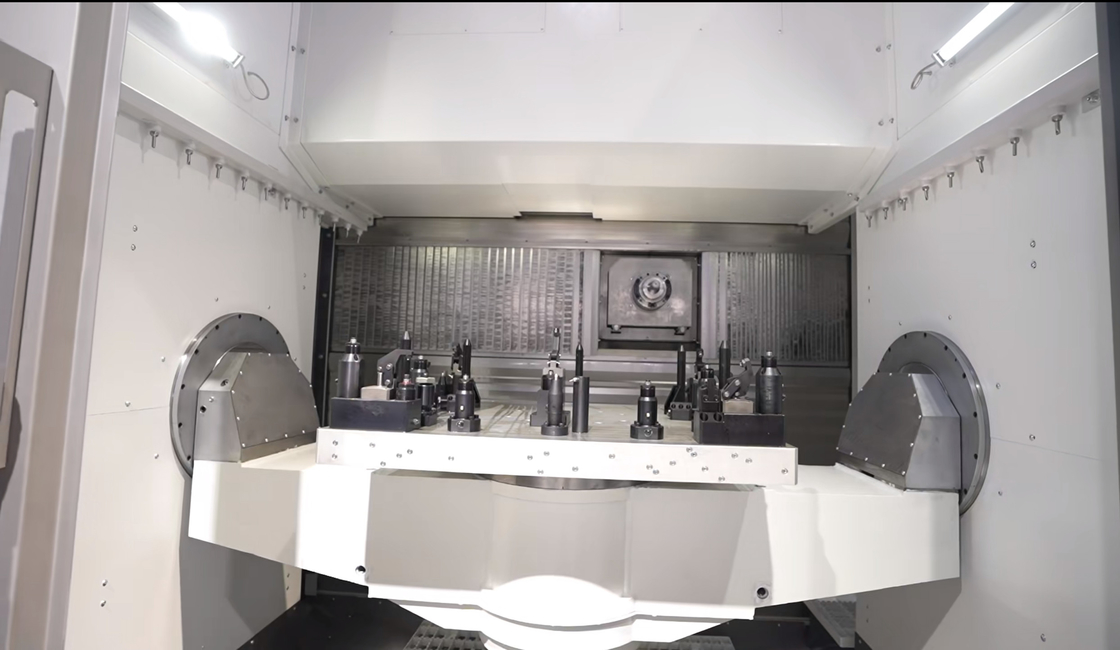

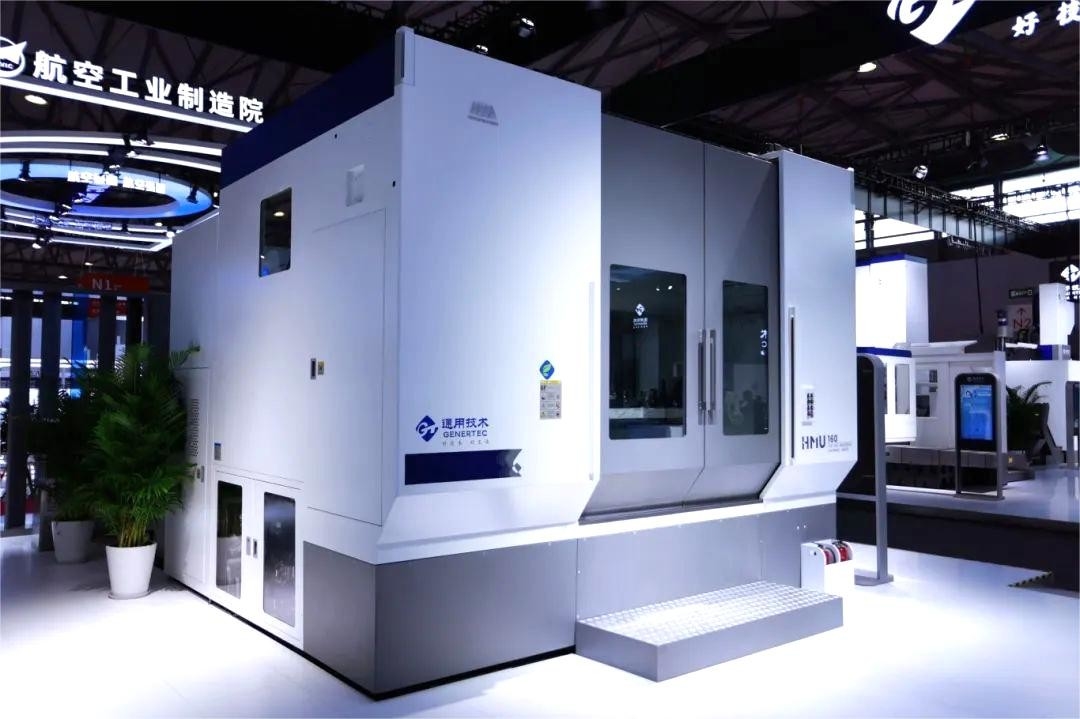

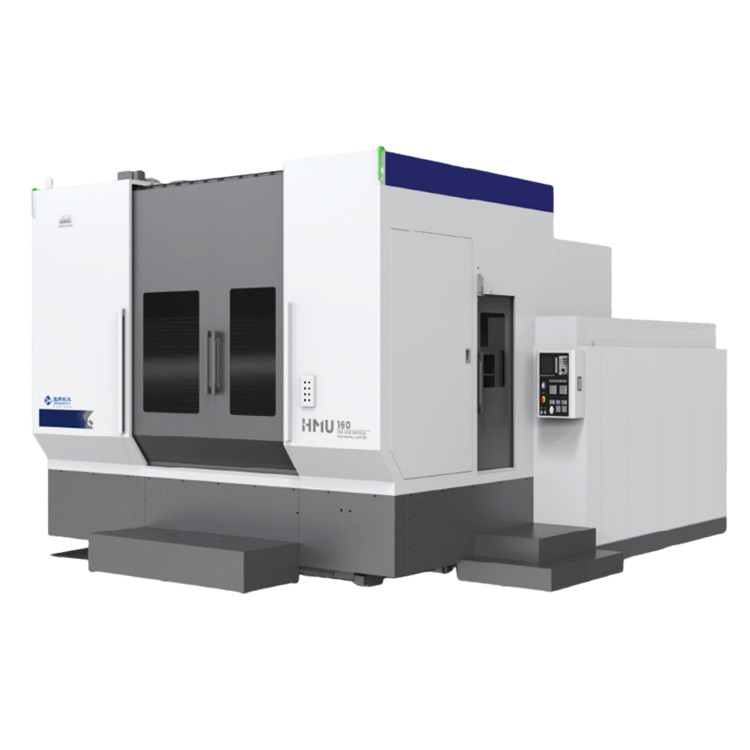

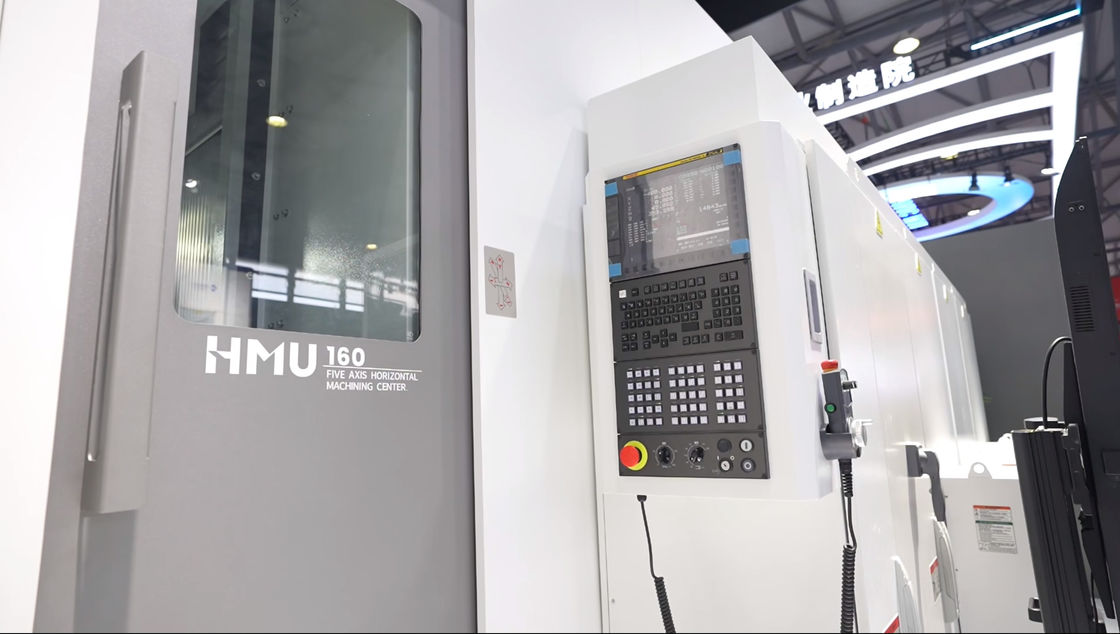

Horizontale 5-Achsen-Bearbeitungszentrum 1Horizontale 5-Achsen-Bearbeitungszentrum 2Horizontale 5-Achsen-Bearbeitungszentrum 3Horizontale 5-Achsen-Bearbeitungszentrum 4
Produktparameter:
Artikel
Einheit
Spezifikationen
Kapazität
Maximaler Verfahrweg des Schlittens -X-Achse
mm
1500
Maximaler Verfahrweg des Trägers -Y-Achse
mm
1000
Maximaler Verfahrweg der Spindel -Z-Achse
mm
660
Maximaler Drehdurchmesser der C-Achse
mm
Φ1800

A-Achsen-Verfahrweg
°
±110
C-Achsen-Verfahrweg
°
360
Arbeitstisch
Tischgröße
mm
Φ580
Maximale Belastung auf dem Tisch

kg
800
T-Nut-Größe

M16
Spindel
Spindelkonus

HSK-A100
Maximale Drehzahl
U/min
12000
Spindelantriebsart

Motorisierte Spindel
Ausgangsdrehmoment (100%/S6 40%)
N.m
175/206
Ausgangsleistung (100%/S6 40%)
kW
40/42
Vorschub
Eilgang der X-Achse
m/min
100
Eilgang der Y-Achse
m/min
100
Eilgang der Z-Achse
m/min
100
Eilgang der A-Achse
U/min
50
Eilgang der C-Achse
U/min
40
A.T.C
Werkzeugspeicherkapazität
Stk.
40 (erweiterbar)
Maximale Werkzeuglänge
mm
550
Maximales Werkzeuggewicht
kg
20
Max. Werkzeugscheibendurchmesser (voll)
mm
Φ125
Max. Werkzeugscheibendurchmesser (benachbart)
mm
Φ250
Positioniergenauigkeit
X/Y/Z

mm
0,01
A/C
Sek.
15/10
Wiederholgenauigkeit
 X/Y/Z

mm
0,006
A/C
Sek.
10/6
Sonstiges
Nettogewicht der Maschine
kg
25000
