Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
HTC40Sm/1000
Video
Video
Video
Beschreibung des Produkts:
Eigenschaften des Produkts:

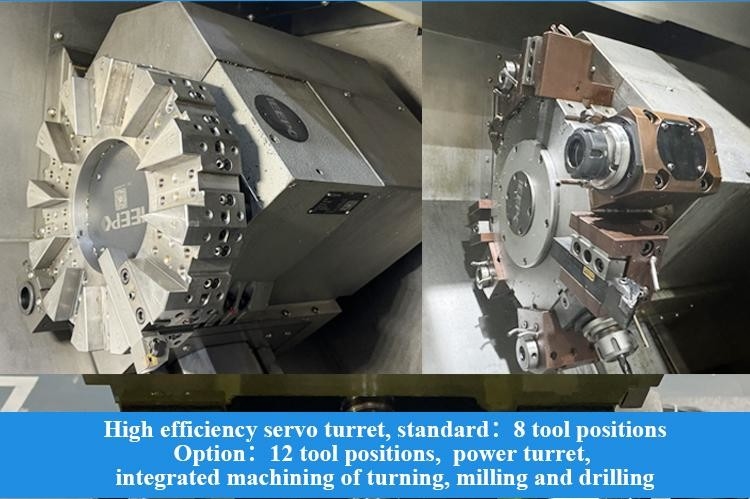

◆ Hochleistungs-Servo-Werkzeughalter

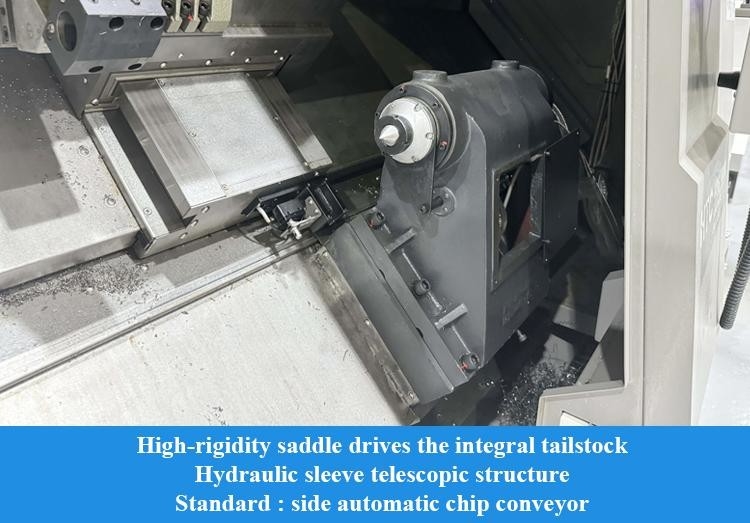

◆ Split-Servo-Schwanzstock
◆ Hochgeschwindigkeitsbewegung mit zwei Achsen
◆ Optionale Y-Achsen-Konfiguration für mehrere
Sequenzintegrierte Verarbeitung
Einzelheiten des Produkts:
|
Projekt
|
Einheit
|
HTC 40Sm/1000
|
|
Max, ich schneide.
|
mm
|
Φ350
|
|
Max.Schnittlänge
|
mm
|
900
|
|
Max. Schwimmen. Über dem Bett.
|
mm
|
Φ560
|
|
Max. Schwimmbad. Auf der Rutsche
|
mm
|
Φ400
|
|

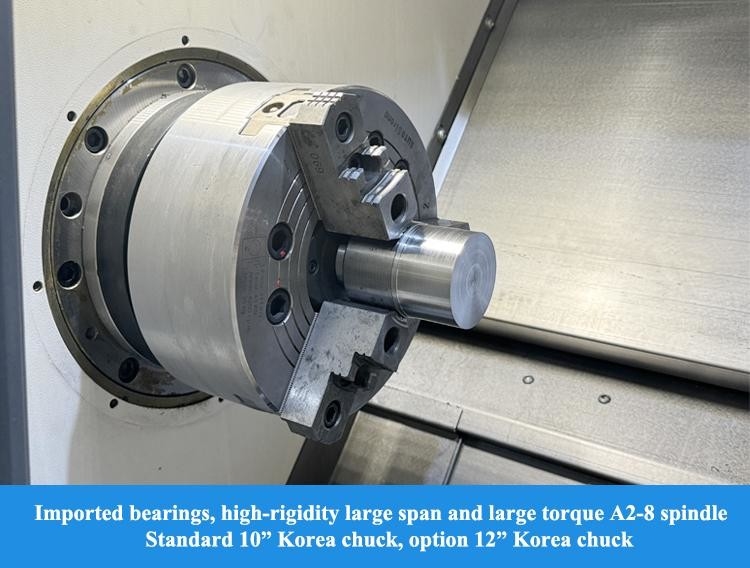

Spindel
|
|
|
|
Modell mit Spindelnase
|
|
A2 bis 8
|
|
Vorderlager Innendia.
|
mm
|
120
|
|
Spindel-Stäbe und Lochgröße
|
|
1:20"Φ70
|
|
Diagramm des Spindelloches
|
|
Φ80
|
|
Max. Bar-Tag.
|
mm
|
Φ65
|
|
Ein Standard-Schlagschalter.
|
Zoll
|
10
|
|
Drehzahlbereich der Spindel
|
r/min
|
4000
|
|
Nenndrehmoment der Spule
|
N·m
|
170 ((800r/min)
|
|
Spindel Max. Drehmoment
|
N·m
|
280 ((600r/min)
|
|
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.
|
Leistung
|
15/18.5
|
|
X/Z-Achse
|
|
|
|
Schnelle Bewegung der X/Z-Achse
|
m/min
|
20
|
|
X-Achsenbewegung
|
mm
|
220
|
|
Z-Achsenfahrt
|
mm
|
975
|
|
Hinterhalt
|
|
|
|
Reisen der Schwanzbestände
|
mm
|
770
|
|
Rückenstockantriebsmethode
|
|
Sattelzüge
|
| Rückenstock-Sleeve-Reise | mm | 100 |
| Schwanzstock-Hülsenblatt. | mm | Φ100 |
| Schwanzstock-Kopf-Loch-Kopf | Morsezeichen | MT-4 |
|
Turm
|
|
|
|
Turm-Typ
|
|
Horizontale 12-Stations-Türmmaschine
|
|
Mittelhöhe
|
mm
|
100
|
|
Genauigkeit der Wiederholung der Positionierung durch Turmindexing
|
- Ich weiß.
|
± 16
|
|
Werkzeuggröße
|
mm
|
25
|
|
Wenn ich ein Werkzeug in der Nähe wählen könnte
|
|
- Ja, das ist es.
|
|
Schnittstelle für den Kraftwerkzeughalter
|
|
BMT55
|
|
Max. Bohrleistung
|
mm
|
16 mal 0.2
|
|
Max. Fräsleistung
|
mm
|
14 × 10 × 40
|
|
Max. Abtaktkapazität
|
mm
|
M12x1.5
|
|
Andere
|
|
|
|
Abstand zwischen Spindelmitte und Boden
|
mm
|
1050
|
|
Nettogewicht der Werkzeugmaschine
|
Weigerung
|
5000
|
|
Gesamtmaße ((LxWxH)
|
mm
|
3750 × 1920 × 2000
|
|
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
|
||
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
