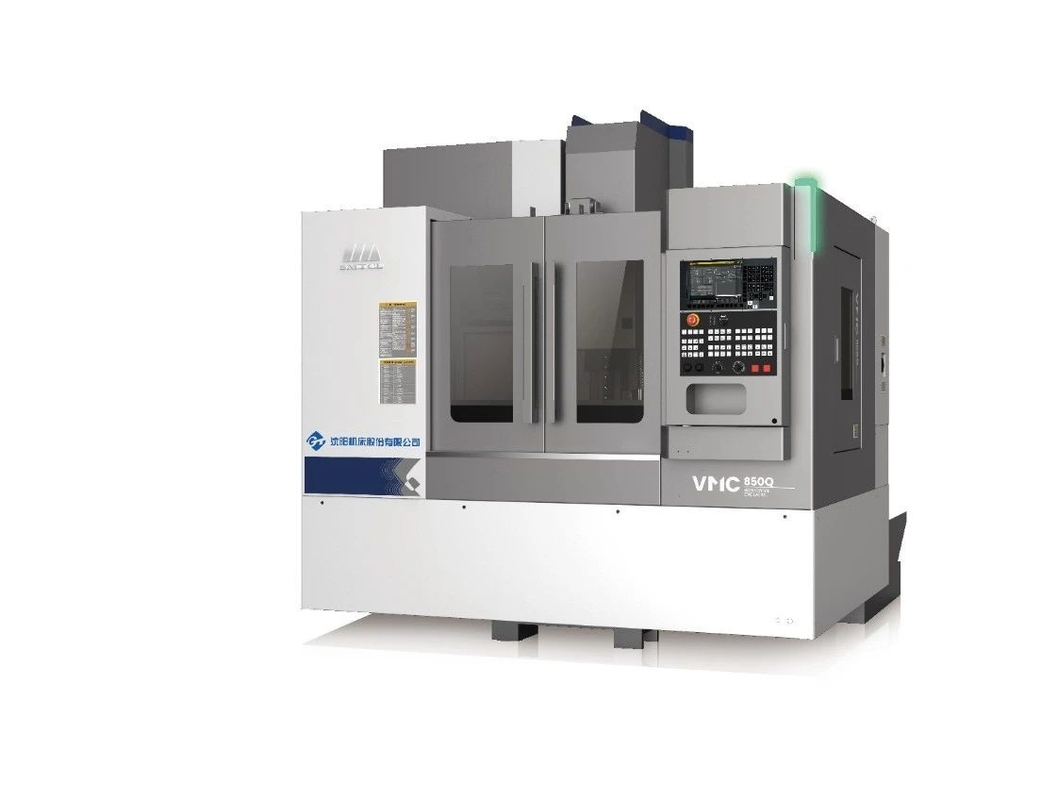

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch

4 Achsen vertikale CNC-Fräsmaschine

Integral Gießbett CNC-Fräsmaschine

VMC 850 CNC-Vertikalbearbeitungszentrum

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC 850Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Typ::
Vertikal
Cnc-Kontrollsystem::
FANUC, Siemens
Vorschubgeschwindigkeit (mm/min)::
1 - 10000 mm/min
Positionsaufnahme (mm) u::
0,006
Wiederholbarkeit (X/Y/Z) (Millimeter)::
0,004
Spindel-Leistungsstärke (Kilowatt)::
11/15
Werkzeugmagazin-Kapazität::
24
Tabellengröße (L × W):
1000x500mm
Markenbezeichnung::
SYMG, SMTCL
X-Achsenbewegung:
850 mm
Y-Achse Reise:
500 mm
Z-Achsenfahrt:
540 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C,T/T,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 0

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch
Die Werkzeugmaschinen der VMC-Q-Serie sind die neue Generation allgemeiner Vertikalbearbeitungszentren durch unabhängige Forschung und Entwicklung für industrielle Bereiche wie allgemeiner Maschinenbau, Automobil usw. Durch professionelle Design- und Analysesoftware für wissenschaftliche und vernünftige Analyse und Optimierung sowie fortschrittliche Fertigungs- und Prüftechnologie zur Verifizierung und Verbesserung weist die Ausrüstung eine gute Zerspanungsleistung auf, die die Anforderungen an Bohren und Fräsen verschiedener Teile erfüllen und den Kunden die beste Bearbeitungserfahrung bieten kann.
MERKMALE AUF EINEN BLICK
VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 1

1, Hohe Steifigkeit und hohe Stabilitätsausführung

* Hochfeste, integrale Gussbett

* Dreiachsige P-Klasse-Rollenführung

* Langspann-Fischgräten-Säule





2, Gute Genauigkeit und Genauigkeitserhaltung

* C3 vorgespannte Kugelumlaufspindel

* Thermische Symmetrietechnologie

* Fehlerkompensationstechnologie





3, Sicherheit, Umweltschutz, effiziente Produktivität

* Dreiachsiger Schnellvorschub 48 m/min

* Direktantriebsspindel 12000 U/min

* Doppelspiralförmiger Späneförderer


VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 2
A Kugelumlaufspindel: vorgespannt Die Dreiachs-Kugelumlaufspindel verwendet die Installationsmethode mit festen Enden und mit einer hochpräzisen Kugelumlaufspindel mit 40 großem Durchmesser, die beste Geschwindigkeitsreaktion und Positioniergenauigkeit kann durch Vorspannung erhalten werden.
VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 3
B Führungsschiene: Rolle Rollenlinearführungsschiene wird für drei Achsen ausgewählt, um die Tragfähigkeit zu erhöhen und die Gesamtsteifigkeit und Zuverlässigkeit der Werkzeugmaschine zu verbessern. Linearführung hat geringe Vibrationen bei hoher Geschwindigkeit und kein Kriechen bei niedriger Geschwindigkeit, um die Bearbeitungsgenauigkeit zu gewährleisten.

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 4
C Spindel: 10000 U/min 10000 U/min Hochgeschwindigkeitsspindel, Lager importierte P4-Speziallager, mit hoher Präzision, hoher Steifigkeit; Die Hauptwelle hat vor Verlassen des Werks den dynamischen Ausgleichstest bestanden.

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 5
D Spindelstock: hohe Steifigkeit Hochsteife Struktur Spindelbox-Design, verbessern Sie den Zerspanungswiderstand der Werkzeugmaschine und reduzieren Sie effektiv die Vibrationen der Spindel, um die Bearbeitungsgenauigkeit und Oberflächengüte der Teile zu gewährleisten.

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 6
E Säule: Fischgräten-Typ Klassische "menschliche" Typstruktur, solide und stabil, erhalten effektiv die Bearbeitungsstabilität und Tragfähigkeit bei Hochgeschwindigkeitsverschiebung.

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 7
F Bett: große Neigung Bett mit großem Neigungswinkel, fördert effektiv die Entfernung von Trümmern. Das Innere des Betts nimmt ein kastenförmiges Strukturdesign an, das stark und zuverlässig ist und die Steifigkeit und Stabilität des Produkts effektiv verbessert.

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 8
VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 9

VMC850Q 3-Achsen-CNC-Vertikalbearbeitungszentrum SMTCL 4-Achsen-CNC-Fräsmaschine mit Drehtisch 10

PRODUKTSPEZIFIKATIONEN

Wichtigste technische Spezifikationen

Wichtigste technische Parameter
Artikel
Einheit
Spezifikationen
Kapazität
X-Achsen-Verfahrweg
mm
850
Y-Achsen-Verfahrweg
mm
5000
Z-Achsen-Verfahrweg
mm
540
Spindelnase zur Tischoberfläche
mm
120-660
Spindelnase zur Säulenoberfläche
mm
640
Werkbank
Tischgröße (L×B)
mm
1000×500
Maximale Belastung auf dem Tisch
kg
600
T-Nut-Größe
mm
18×5
Spindel
Spindeldrehzahl
U/min
10000
Spindelkonus/Spindelschaft
mm
7/24 Konus
BT40
Spindelmotor
kW
11/15
Maximales Ausgangsdrehmoment
N.m
52.5/95.5
Spindelantriebsart

Synchronzahnriemen
Vorschub
X,Y,Z Eilgang
M/min
48/48/48
Maximaler Zerspanungsvorschub
M/min
20
A.T.C
Werkzeugspeicherkapazität
Stk.
Armtyp 24
Maximaler Werkzeugdurchmesser
mm
150(80)
Maximale Werkzeuglänge
mm
300
Werkzeugwechselzeit (T-T)
Sek.
2.5
Genauigkeit
Positioniergenauigkeit X/Y/Z
mm
0.008/0.006/0.006
Wiederholgenauigkeit X/Y/Z
mm
0.005/0.004/0.004
Sonstiges
Gesamtabmessungen (L×B×H)
mm
2940×3450×3050
Nettogewicht der Maschine
kg
5100
Gesamtleistungsbedarf
KVA
18


Standard

1. FANUC OI-MF TYP(5)β Steuerung 2. 10000 U/min Spindel, riemenverbunden 3. 24 Scheiben-Manipulator-Werkzeugmagazin 4. Wassertank + Bettspülung Späne 5. Druckluftpistole, Arbeitslicht, Warnlicht

Optional

1. Fanuc Oi-MF TAPE(l)βSystem2. Fanuc Oi-MF TAPE(l)αSystem3. Siemens 828D CNC-System 4. Direktanschluss 12000 U/min mechanische Spindel 5. 16000 U/min, 24000 Motorisierte Spindel 6. 4. Achsen-Drehtisch 7. Kühlung innen 2MPa, 3MPa,5MPa,7MPa 8. Öl-Wasser-Abscheider 9. Ketten-Späneförderer 10. Reinwasserpistole 11. Werkzeug- und Werkstückprüfung 12.Automatische Tür13. Sicherheitstürverriegelung 14. Schaltschrank und Klimaanlage

Hauptgenauigkeit

Die Genauigkeit der Maschine setzt den Abnahmestandard GB/T18400.2-2010 Abnahmestandard für die Positioniergenauigkeit und die wiederholte Positioniergenauigkeit der Werkzeugmaschine GB/T18400.4-2010 um
Prüfpositionen
Werksstandard
Bearbeitungsgenauigkeit
IT6
Positioniergenauigkeit
X-Achse (mm)
0.008
Y-Achse (mm)
0.006
Z-Achse (mm)
0.006
Wiederholgenauigkeit
X-Achse (mm)
0.005
Y-Achse (mm)
0.004
Z-Achse (mm)
0.004

Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
Artikel
Spezifikationen
Marke
Bemerkungen
CNC-System
FANUC Oi-MF PLUS TYP(5)
FANUC

Hauptmotor
βiI 8/12000-B
FANUC

X-Achsen-Motor
βiSc 12/3000-B
FANUC

Y-Achsen-Motor
βiSc 12/3000-B
FANUC

Z-Achsen-Motor
βiS 22B/3000-B
FANUC

X-Achsen-Schraubenlager
30×62×15
NSK/FAG/NACHI/NTN

Y-Achsen-Schraubenlager
30×62×15
NSK/FAG/NACHI/NTN

Z-Achsen-Schraubenlager
30×62×15
NSK/FAG/NACHI/NTN

X-Achsen-Kugelumlaufspindel
φ40×16,C3
THK/PMI/HIWN

Y-Achsen-Kugelumlaufspindel
φ40×16,C3
THK/PMI/HIWN

Z-Achsen-Kugelumlaufspindel
φ40×16,C3
THK/PMI/HIWN

X-Achsen-Führungsschiene
35
THK/REXROTH/PMI/HIWN

Y-Achsen-Führungsschiene
45
THK/REXROTH/PMI/HIWN

Z-Achsen-Führungsschiene
45
THK/REXROTH/PMI/HIWN
