Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
GMC3580WGRS
Video
Video
Video
Beschreibung des Produkts:

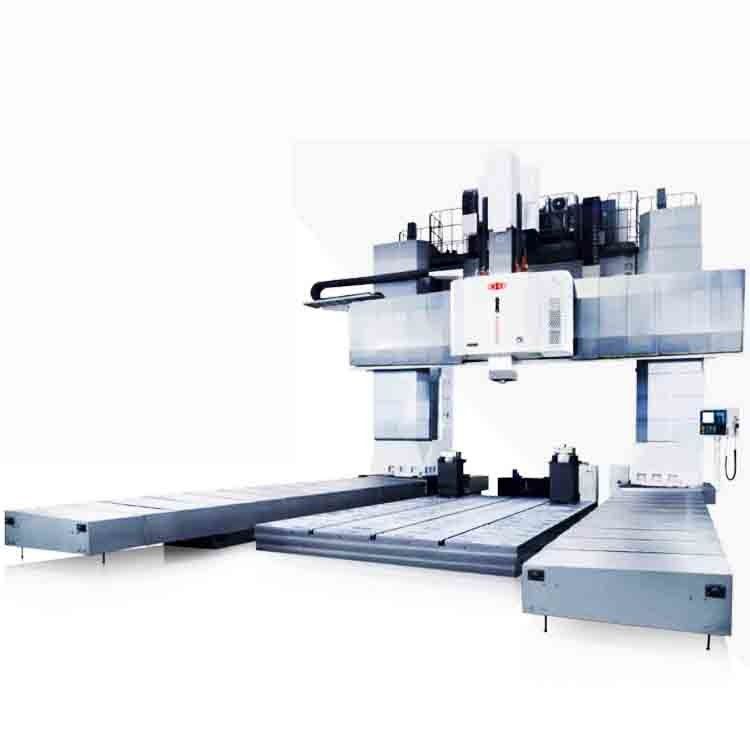

Werkzeugmaschine der Baureihe GMC-WGRSDies gilt hauptsächlich für die Bearbeitung von Großbauteilen für Industriezweige wie Brücke, Eisenbahnlokomotiven, Chemie, Energie, Werkzeugmaschinen, Elektrizität und Schiffbau.und nimmt Eisen- und Nichteisenmetalle mittelgroße/große Bauteile als Bearbeitungsobjekte.Nachdem das Werkstück einmal befestigt wurde, kann das Produkt mehrere Verfahren wie Bohren mit hoher Genauigkeit und hoher Effizienz kontinuierlich bearbeiten.Schleifen und Starrschlagen der Fräsfläche, Schritt, Rille, komplizierte Profil, Hohlraum und verschiedene Löcher.und kann sich an die langfristige Bearbeitung verschiedener Materialien anpassen., stellt das Produkt gleichzeitig doppelte Anforderungen an hohe Genauigkeit und schweres Schneiden dar.
|
Artikel 1
|
Einheit
|
GMV 3580WGRS
|
GMV 4580WGRS
|
||
|
Arbeitsbank
|
Abmessungen der Arbeitsbank
|
mm
|
3500 × 8000
|
4500 × 8000
|
|
|
Abstand zwischen zwei Spalten
|
mm
|
4600
|
5600
|
||
|
Lastkapazität der Arbeitsbank
|
t/m2
|
15
|
15
|
||
|
T-förmige Rillenbreite
|
mm × Stück
|
36
|
36
|
||
|
Bearbeitung
Bereich |
Maximale Fahrt des Portals auf der X-Achse
|
mm
|
8000
|
8000
|
|
|
Höchstgeschwindigkeit der Gleitbewegung auf der Y-Achse
|
mm
|
5100
|
6100
|
||
|
Höchstbewegungsdauer der Ram-Z-Achse
|
mm
|
1500
|
1500
|
||
|
Maximaler Streckenverlauf des Querstrahls-W-Achse
|
mm
|
2000
|
2000
|
||
|
Abstand von der Spindelspitze zur Arbeitsbank-Maximum
|
mm
|
3500
|
3500
|
||
|
|
Abstand von der Spindelspitze zur Arbeitsbank-Minimum
|
mm
|
0
|
0
|
|
|
Spindel
|
Das Loch ist verjüngt.
|
|
USE Gefahr für die Gesundheit
|
USE Gefahr für die Gesundheit
|
|
|
Geschwindigkeitsbereich
|
r/min
|
40 bis 3000
|
40 bis 3000
|
||
|
Ausgangsdrehmoment (Nennwert/30min)
|
N.m.
|
3000/3600
|
3000/3600
|
||
|
Kraft des Spindelmotors ((gefrorene/30min)
|
Leistung
|
58/69
|
58/69
|
||
|
Durchschnittsgröße des Rechteckramms
|
mm
|
500 × 500
|
500 × 500
|
||
|
Ernährung
|
Versorgungsgeschwindigkeitsbereich
|
mm/min
|
1-6000
|
1-6000
|
|
|
Schnelle Bewegung X-Achse
|
m/min
|
10
|
10
|
||
|
Schnelle Bewegung Y-Achse
|
m/min
|
12
|
12
|
||
|
Schnelle Bewegung Z-Achse
|
m/min
|
12
|
12
|
||
|
Schnelle Bewegung W-Achse
|
m/min
|
2
|
2
|
||
|
Positionen
Genauigkeit der Maschine |
X-Achse
|
mm
|
0.012/2000
|
0.012/2000
|
|
|
Y-Achse
|
mm
|
0.03
|
0.035
|
||
|
Z-Achse
|
mm
|
0.025
|
0.025
|
||
|
W-Achse
|
mm
|
0.025(Gitterwaage (Standard))
|
0.025(Gitterwaage (Standard))
|
||
|
Wiederholbarkeit
Genauigkeit |
X-Achse
|
mm
|
0.01/2000
|
0.01/2000
|
|
|
Y-Achse
|
mm
|
0.02
|
0.02
|
||
|
Z-Achse
|
mm
|
0.012
|
0.012
|
||
|
Gesamte Stromkapazität
|
KVA
|
240
|
240
|
||
|
Bodenfläche, die die Maschine benötigt (L*W*H)
|
mm
|
22400 × 10600 × 10100
|
22400 × 11600 × 10100
|
||
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
