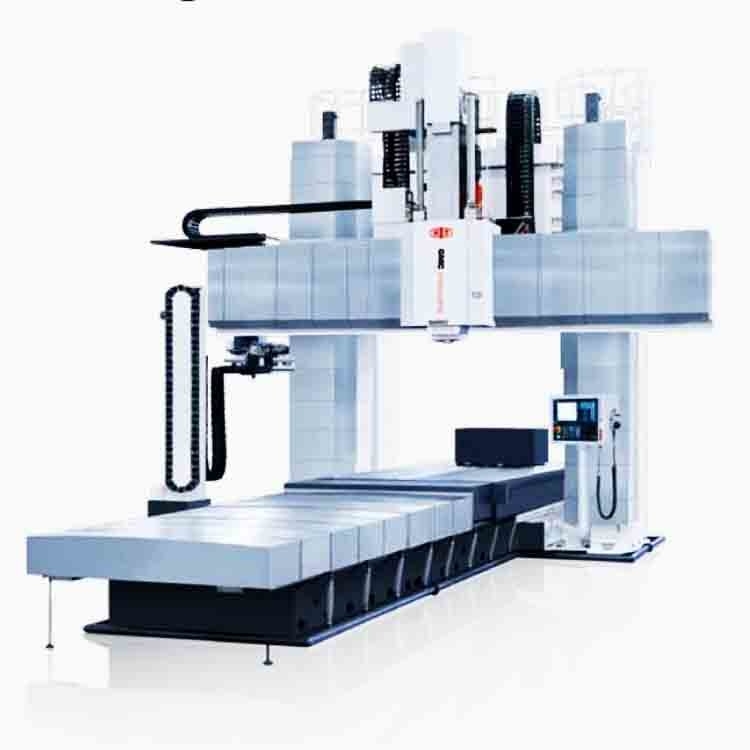

GMC Bewegungsbalken-Gantry-Bearbeitungszentrum Mechanische Schiffindustrie 4-Achsen-CNC-Fräsmaschine

Produktbeschreibung:

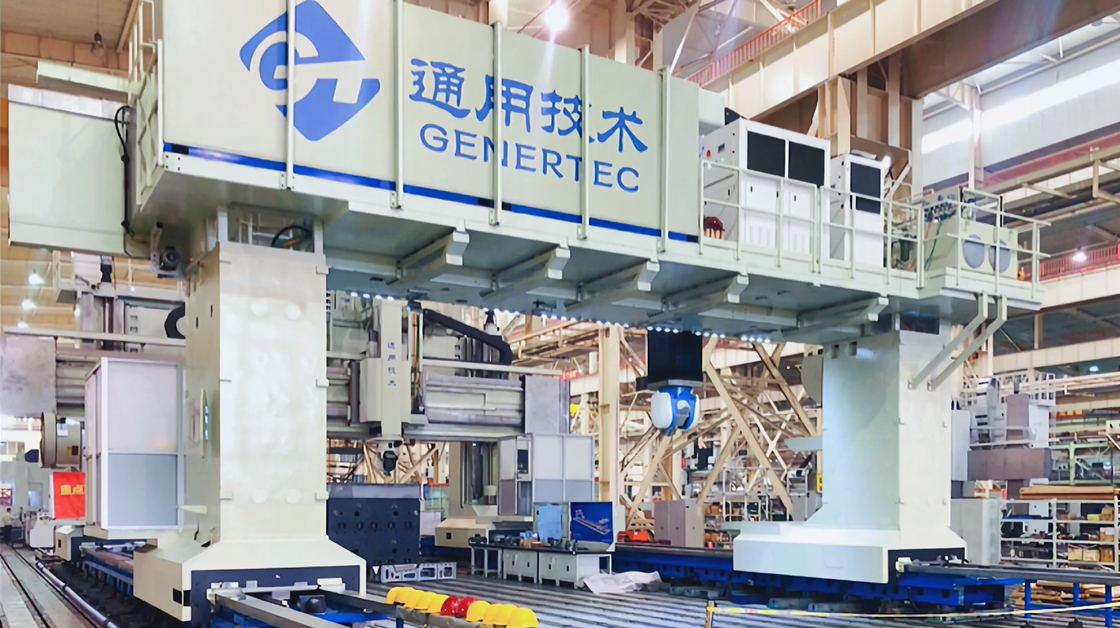

Das Fahrständer-Bearbeitungszentrum ist ein ausgereiftes Produkt unseres Unternehmens, zeichnet sich durch einen breiten Anwendungsbereich und hohe Bearbeitungskapazität aus; das Produkt ist in der Lage, die Bearbeitung mehrerer Verfahren von Komponenten nach einmaliger Vorrichtung durchzuführen und ist eine ideale Ausrüstung für die Bearbeitung großformatiger Komponenten für Industrien wie Schwerlastmaschinen, Schiffe und Stahl/Eisen usw. Seine Hauptbewegungsarten sind: Der Arbeitstisch bewegt sich entlang des Bettes zur Bildung der X-Achse; die Gleitplatte bewegt sich entlang des Querträgers zur Bildung der Y-Achse; der Stößel bewegt sich entlang der Gleitplatte vertikal zur Bildung der Z-Achse; und der Querträger bewegt sich entlang der Säule vertikal zur Bildung der W-Achse. Die W-Achse verwendet einen Doppelmotorantrieb mit großem Kugelumlaufspindel-Kugelgewindetrieb und zeichnet sich durch hohe Antriebskapazität und Sicherheitsleistung aus; die Querträgeranhebung verwendet eine hydraulische Zylinderklemmung, Stößel und Gleitplatte verfügen über einen Klemmmechanismus und eine hervorragende Genauigkeitserhaltung. Die Werkzeugmaschine kann mit vertikalen und horizontalen Werkzeugmagazinen und mehreren vollautomatischen Zubehör-Fräsköpfen ausgestattet werden und bietet den Kunden eine Komplettlösung.

Produktparameter:

Artikel		Einheit	GMV 2560WRS	GMV 3060WRS
Arbeitstisch	Abmessungen des Arbeitstisches	mm	2500×6000	3000×6000
	Abstand zwischen zwei Säulen	mm	3050	3550
	Tragfähigkeit des Arbeitstisches	kg	25000	25000
	T-Nut-Breite	mm×Stk.	28×11	28×15
Bearbeitung Bereich	Maximaler Fahrweg des Ständers - X-Achse	mm	6200	6200
	Maximaler Verfahrweg der Gleitplatte - Y-Achse	mm	3700	4200
	Maximaler Stößelweg - Z-Achse	mm	1500	1500
	Maximaler Verfahrweg des Querträgers - W-Achse	mm	1500/2000	1500/2000
	Abstand von der Spindelnase zum Arbeitstisch - Maximum	mm	3000/3500	3000/3500
	Abstand von der Spindelnase zum Arbeitstisch - Minimum	mm	0	0
Spindel	Kegelbohrung (7:24)		BT50	BT50
	Drehzahlbereich	U/min	40-3000	40-3000
	Ausgangsdrehmoment (Nennleistung/30min)	N.m	3000/3600	3000/3600
	Spindelmotorleistung (Nennleistung/30min)	kW	58/69	58/69
	Querschnittsgröße des rechteckigen Stößels	mm	500×500	500×500
Vorschub	Vorschubgeschwindigkeitsbereich	mm/min	1-6000	1-6000
	Eilgang X-Achse	m/min	12	12
	Eilgang Y-Achse	m/min	12	12
	Eilgang Z-Achse	m/min	12	12
	Eilgang W-Achse	m/min	2	2
Positionier Genauigkeit der Maschine	X-Achse	mm	0.003	0.003
	Y-Achse	mm	0.025	0.03
	Z-Achse	mm	0.025	0.025
Wiederholbarkeit Genauigkeit	X-Achse	mm	0.018	0.018
	Y-Achse	mm	0.015	0.08
	Z-Achse	mm	0.012	0.012
Gesamtstromaufnahme		KVA	210	210
Benötigte Stellfläche der Maschine (L*B*H) (als Referenz)		mm	20500×9600×9300	20500×10100×9300



UNSER SERVICE:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden

2. Über 100 Produktionsprozesskontrollen

3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung

Warum uns wählen:

◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus gemäß Ergonomie und einfacher Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung & Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion

Über uns:

Willkommen bei uns!

Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Fahrständer-Bearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.

Unsere Fabrik hat eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine wurden hier geboren. Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Mission gesetzt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!

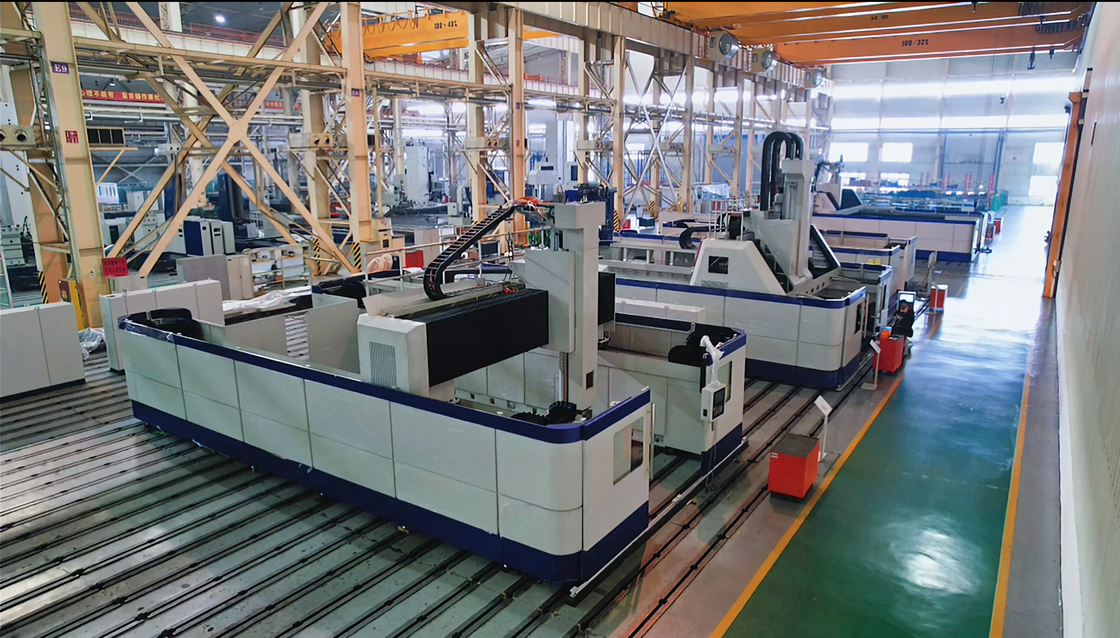

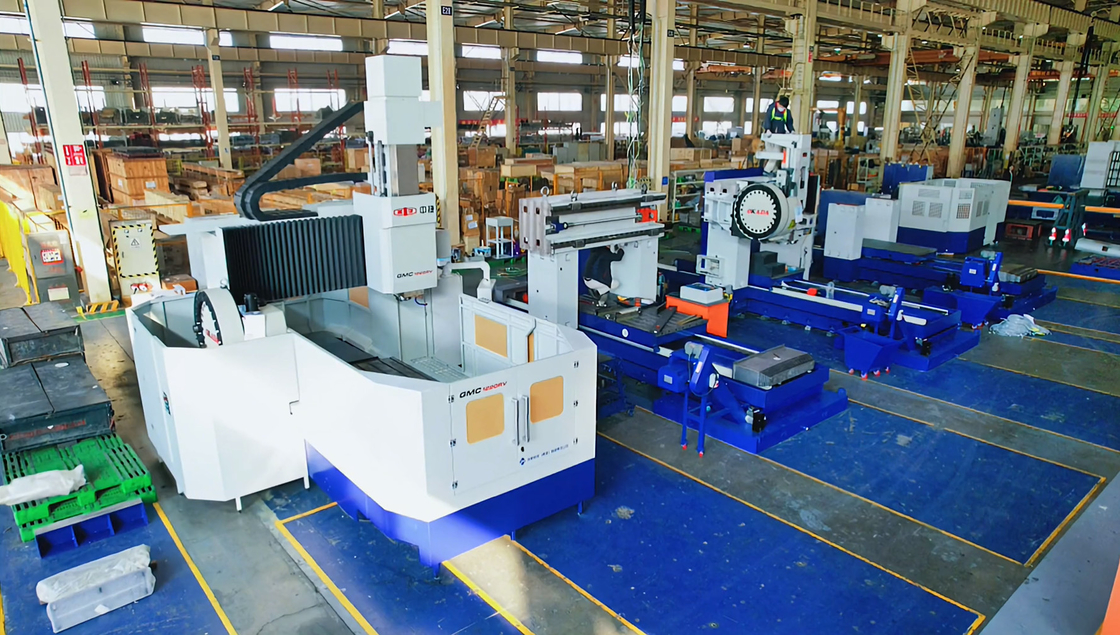

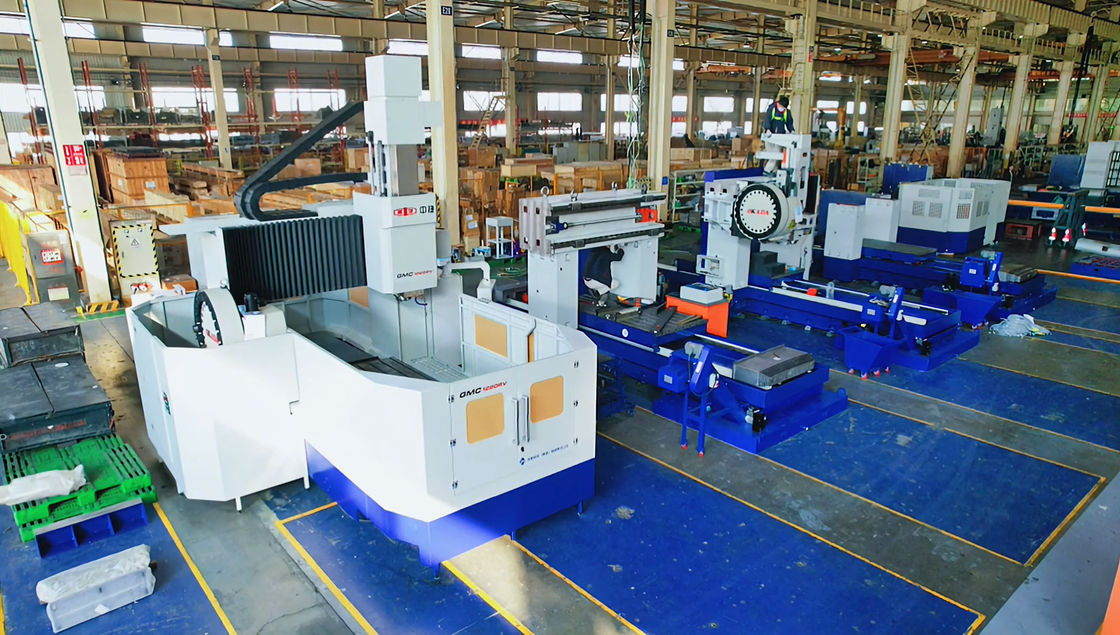

Unsere Fabrik:

Ausstellung:

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

Wir sind ein produzierendes Unternehmen.



Q2. Was sind die Hauptprodukte Ihres Unternehmens?

Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.



Q3. Können Sie kundenspezifische Maschinen oder SPM (Sondermaschinen) anbieten?

Ja, wir bieten unseren Kunden Smart-CNC-Lösungen, um die Effizienz zu steigern.



Q4: Was sind Ihre Garantiebedingungen?

Wir liefern Ersatzteile, die sich innerhalb von 12 Monaten als defekt erweisen,
ab dem Datum des Konnossements der Maschine.



Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem



Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?

Produkte von der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.



Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?

Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrikingenieure zur Installation gemäß dem Zeitplan des Käufers schicken. All dies kann im Vertrag angegeben und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.



Q8: Was sind die Zahlungsbedingungen?

T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht.
