Herkunftsort:
aus China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
GMC1220RV
Video
Video
Video
Beschreibung des Produkts:

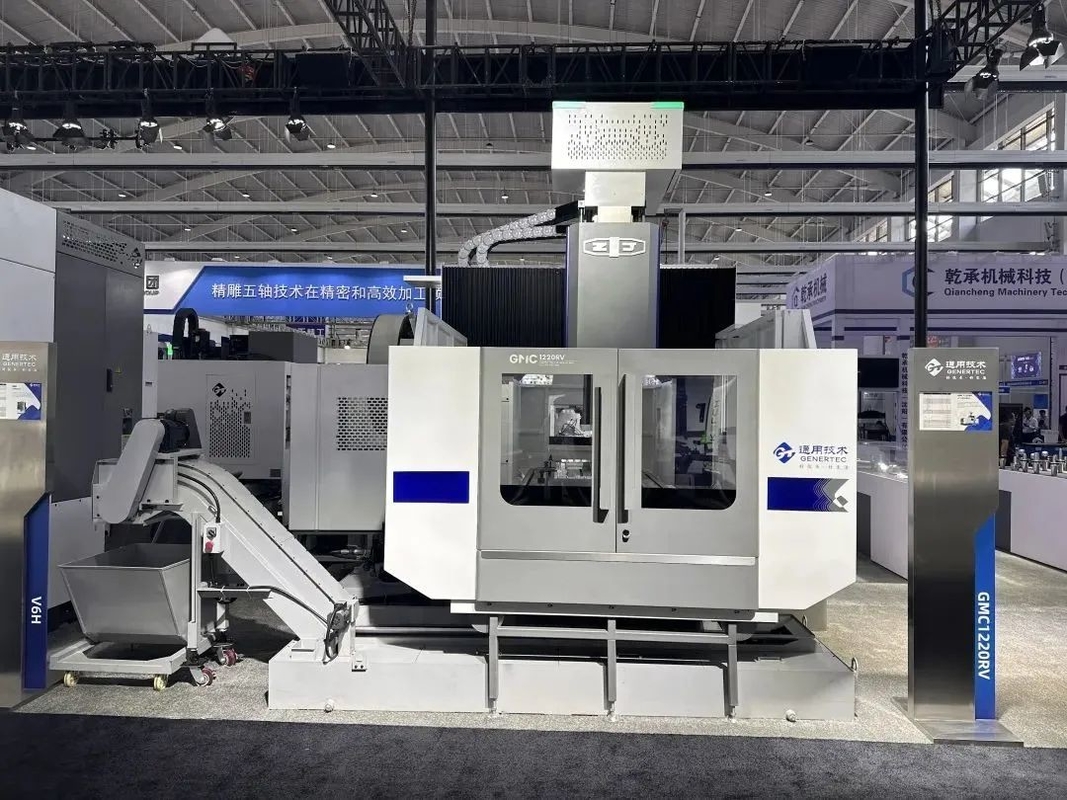

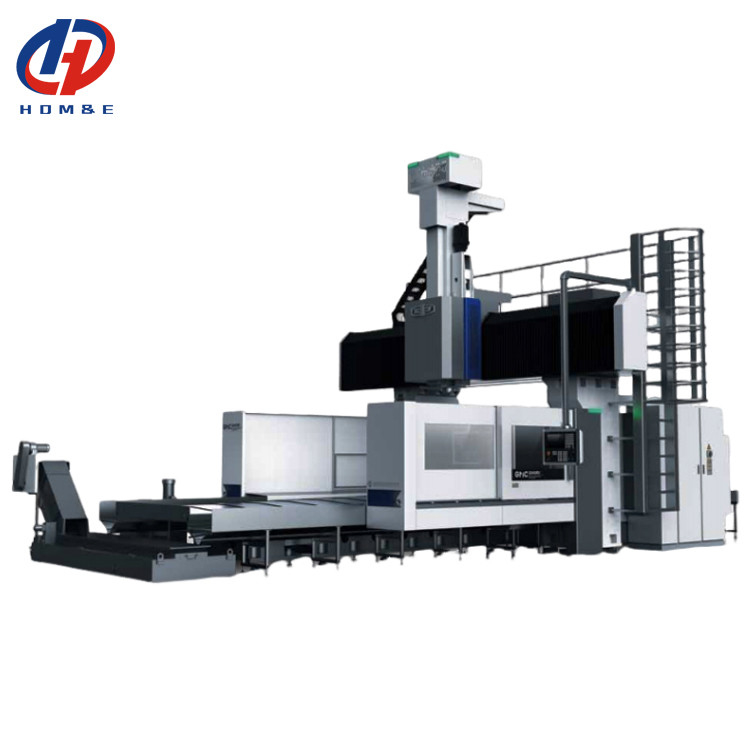

Werkzeugmaschine der Baureihe GMC-RVist eine Bohr-/Fräsmaschine des Portals mit beweglicher Arbeitsbank und festem Querbalken, verfügt über eine hochsteife Umschlagmaschine und ist ein schweres Schneidwerkzeug mit hoher Geschwindigkeit.Die Werkzeugmaschinenreihen werden für die Bearbeitung mehrerer Arten von Präzisionskomponenten wie verschiedene grundlegende Großarbeitsstücke verwendet, Plattenarbeitsstück, Scheibenarbeitsstück, Gehäusearbeitsstück und Form.und ist in der Lage, die Bearbeitung verschiedener Verfahren wie das Fräsen abzuschließen, Bohren, Bohren, Ausdehnen, Reaming und Starrkopfen von Ebenen mit Ausnahme der Installationsgrundfläche nach einer Befestigung.Stromerzeugung, Schwermaschinen, Lokomotiven, Werkzeugmaschinen, Textilmaschinen, Druckmaschinen und Formenherstellung usw.Produktion nach Maßgabe der MarktnachfrageDas ausgezeichnete Preis-Leistungs-Verhältnis ist die beste Wahl für inländische und ausländische Kunden.
|
Artikel
|
Einheit
|
GMC 1220RV
|
GMC 1530RV
|
GMC 1630RV
|
GMC 2040RV
|
|||
|
Arbeitsbank
|
Abmessungen der Arbeitsbank
|
mm
|
1250 × 2000
|
1500 × 3000
|
1600 × 3000
|
2000 × 4000
|
||
|
Abstand zwischen zwei Spalten
|
mm
|
1500
|
1750
|
2400
|
2800
|
|||
|
Lastkapazität der Arbeitsbank
|
Weigerung
|
5000
|
10000
|
15000
|
18000
|
|||
|
T-förmige Rillenbreite
|
mm × Stück
|
22 × 8
|
22 × 9
|
22 × 9
|
22 × 11
|
|||
|
Bearbeitung
Bereich |
Arbeitsstuhlfahrt-X-Achse
|
mm
|
2000
|
3000
|
3200
|
4200
|
||
|
SchiebefahrtY
|
mm
|
1300
|
1550
|
2600
|
3000
|
|||
|
Ram-Reise-Z
|
mm
|
750
|
750
|
1000[1250]
|
1000[1250]
|
|||
|
Entfernung von der Spindelnose zur Arbeitsbank
|
Höchstbetrag
|
mm
|
950
|
950
|
1400
|
1400
|
||
|
Mindestwert
|
mm
|
200
|
200
|
400[150]
|
400[150]
|
|||
|
Spindel
|
Das Loch ist verjüngt.
|
|
USE Gefahr für die Gesundheit
|
USE Gefahr für die Gesundheit
|
USE Gefahr für die Gesundheit
|
USE Gefahr für die Gesundheit
|
||
|
Geschwindigkeitsbereich
|
r/min
|
40 bis 6000
|
40 bis 6000
|
40-4500
|
40-4500
|
|||
|
Ausgangsdrehmoment (Nennwert/30min)
|
N.m.
|
460/552
|
460/552
|
770/924
|
770/924
|
|||
|
Kraft des Spindelmotors ((gefrorene/30min)
|
Leistung
|
12/14.4
|
12/14.4
|
22/26.4
|
22/26.4
|
|||
|
Durchschnittsgröße des Rechteckramms
|
mm
|
400 × 320
|
400 × 320
|
400 × 400
|
400 × 400
|
|||
|
Ernährung
|
Versorgungsgeschwindigkeitsbereich
|
mm/min
|
1-8000
|
1-8000
|
1-8000
|
1-8000
|
||
|
Schnelle Bewegung X-Achse
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Schnelle Bewegung Y-Achse
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Schnelle Bewegung Z-Achse
|
m/min
|
16
|
16
|
12
|
12
|
|||
|
Positionen
Genauigkeit der Maschine |
X-Achse
|
mm
|
0.025
|
0.03
|
0.03
|
0.032
|
||
|
Y-Achse
|
mm
|
0.016
|
0.025
|
0.025
|
0.025
|
|||
|
Z-Achse
|
mm
|
0.015
|
0.015
|
0.02[0.022]
|
0.02[0.022]
|
|||
|
Wiederholbarkeit
Genauigkeit |
X-Achse
|
mm
|
0.012
|
0.014
|
0.014
|
0.016
|
||
|
Y-Achse
|
|
0.008
|
0.012
|
0.012
|
0.012
|
|||
|
Z-Achse
|
mm
|
0.006
|
0.006
|
0.008[0.010]
|
0.008[0.010]
|
|||
|
Gesamte Stromkapazität
|
KVA
|
50
|
50
|
80
|
80
|
|||
|
Bodenfläche, die die Maschine benötigt (L*W*H)
|
mm
|
8300 × 6000 × 5000
|
10300 × 6300 × 5000
|
10800 × 8100 × 6200 [6500]
|
12600 × 8300 × 6200 [6500]
|
|||
Unser Dienst:
1. Vor der Lieferung zusammenstellen und debuggen
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung bereitgestellt
