SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum

SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum

CNC-Drehmaschine 5 Achsen

Hochpräzise CNC-Drehmaschine

Horizontales Bearbeitungszentrum mit 6000 Rpm

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HMC 63Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
HMC 63Q
CNC oder nicht:
CNC
Schlüsselwort:
Horizontale Bearbeitungsstätte
Max. Drehzahl der Spindel (rpm):
6000 U / min
Fahrt (X-Achse):
1000
Fahrt (Z-Achse):
900
Reise (y-Achse) (Millimeter):
900
Max. Drehdurchmesser des Werkstücks:
1100
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Das Holzetui, Zinnstamm, andere seetaugliche Verpackung
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

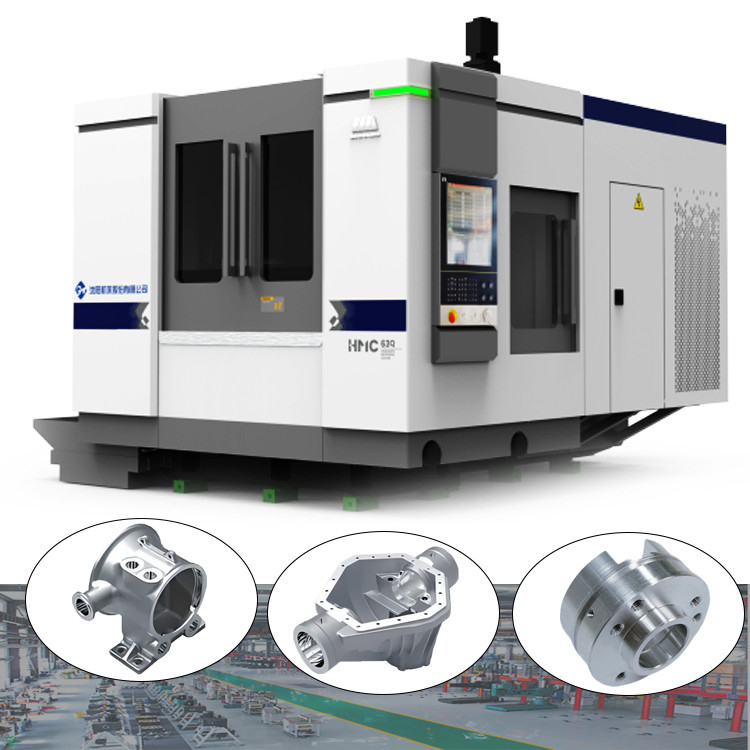

SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum 0

Beschreibung des Produkts:

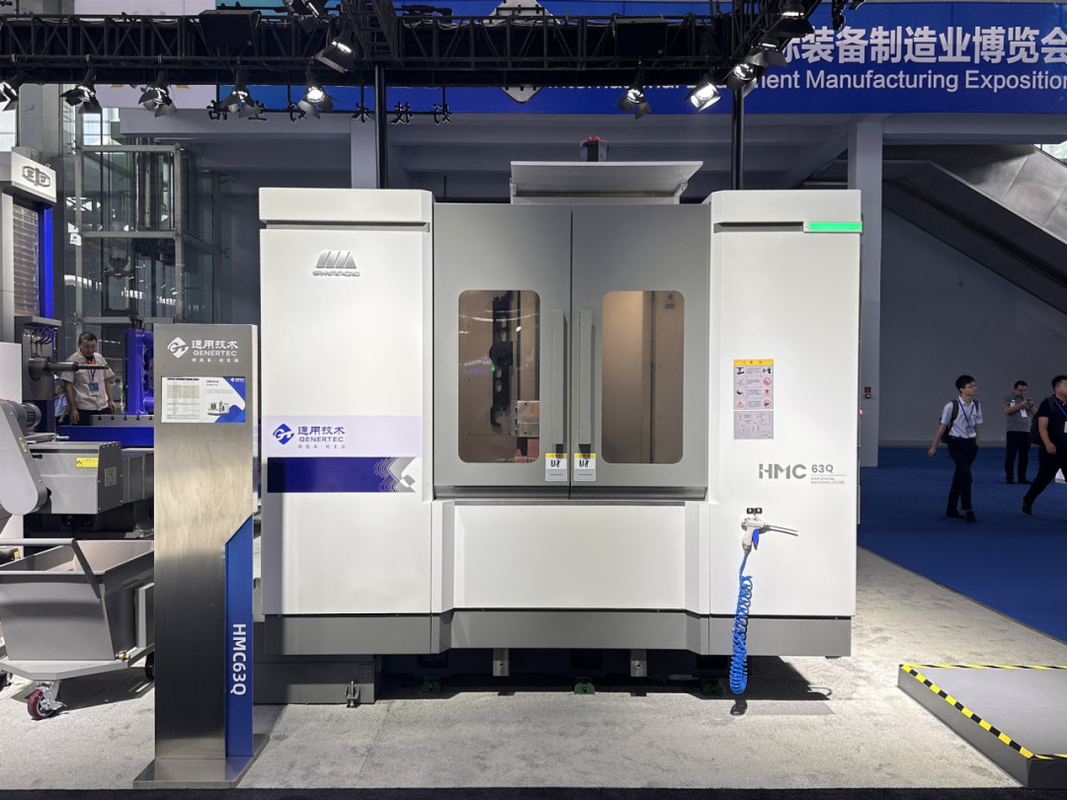

Horizontales Bearbeitungszentrum ((63Q-Serie)
HMC63Q Horizontale Bearbeitungszentrum ist eine neue Generation von Hochleistungs-und kompakte Maschine. Es hat eine ausgezeichnete Qualität, hohe Zuverlässigkeit und Effizienz. Es wird weit verbreitet in Autoteile, Pumpe,Ventile und andere Industriezweige. Es kann die Verarbeitungsanforderungen von Einzel- oder kleinen Chargenprodukten mit hoher Effizienz erfüllen

Eigenschaften des Produkts:

1,Hochstabile Struktur

◆ Ein umgekehrtes, T-förmiges, integriert gegossenes Bett

◆ Die Y-Achsenmotorbasis und -Säule werden zusammengegossen

◆ thermisch symmetrische Spindel

2,Hochverarbeitungsfähigkeit
◆ Schaltgetriebe
◆ Auswahl von mehreren Spindeln für verschiedene Arbeitsbedingungen
◆ Verschiedene Arten von Werkzeugmagazinkonfiguration, unterschiedliche Effizienz
3,Hochintelligente Funktion
◆ Ein intelligentes Kontroll- und Wartungsplan
◆ Automatische Datensicherung
◆ Intelligente Steuerung der Spindellast
Einzelheiten des Produkts:

Optimierungsstruktur für endliche Elemente und Topologie

Die Werkzeugmaschine ist mit einer Finite-Element-Analyse ausgelegt und gut verhärtet, die Gesamtstruktur und ein Großteil sind optimiert, um die Steifigkeit und Stabilität der gesamten Maschine zu verbessern.

Hochfeste integriert gegossene Betten

Umgekehrtes T-förmiges integriertes Bett, große Spannweite, niedriges Schwerpunkt, gut verhärtet, verstärktes Verformungssicherungssystem, mit 4 Gruppen von verdrehten Käfigen zum Entfernen von Splittern

Y-Achsen-Motorbasis und Spalte sind zusammengegossen

Die Säulen dieser Baureihe haben eine Doppelwandstruktur.
mit einer Breite von mehr als 20 mm,

mit einer Breite von mehr als 20 mm

Thermische Symmetrie Spindel verbessern die Steuerbarkeit der thermischen Verformung; ausgezeichnete thermische Stabilität.

mit einer Breite von mehr als 20 mm

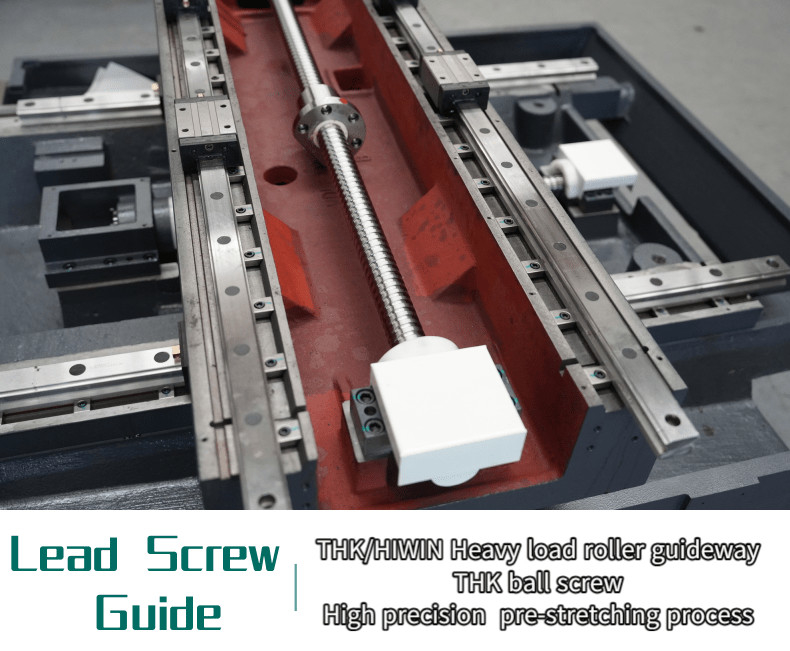

Alle drei Achsen sind mit
Präzisions-Kugelschraube, Vorstreckprozess wird angewendet, um den Einfluss der Schraubheizung während der Arbeit effektiv zu reduzieren, die Genauigkeit der Werkzeugmaschine zu verbessern,Verstärkte Verformungsbeständigkeit und Genauigkeitssicherung.

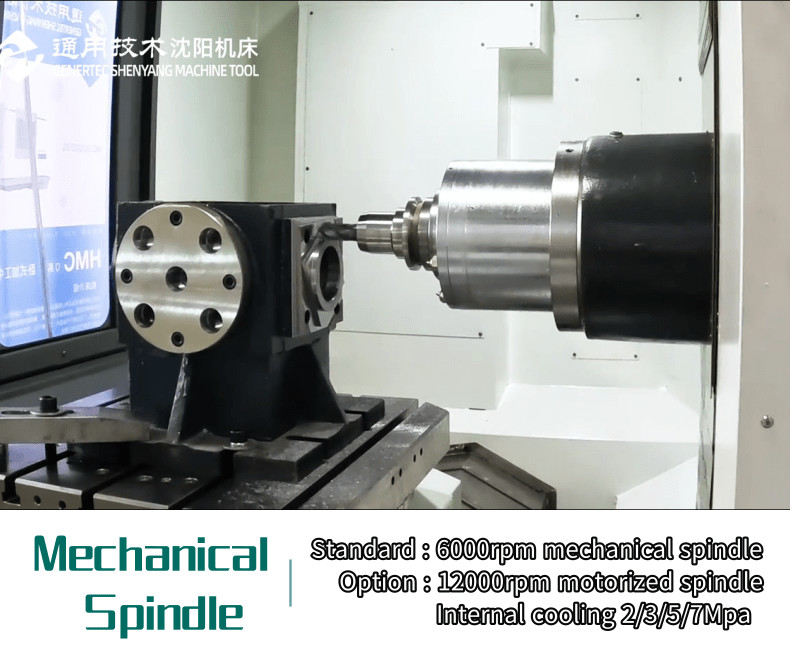

Mechanische Spindel

◆ Zwei Schaltgetriebe
von der Hochgeschwindigkeitsbearbeitung bis zum schweren Schneiden

◆ Großräumige Lager, hohe Steifigkeit

Produktparameter:

Artikel Einheit HMC 63Q
Arbeitstisch
Größe des Arbeitstisches mm 630*630
Kapazität des Arbeitstisches Weigerung 1200
Anzahl der Arbeitstische Stück 1(2)
Arbeitsbereich
X-Achsenbewegung mm 1000
Fahrt auf der Y-Achse mm 900
Z-Achsenfahrt mm 900

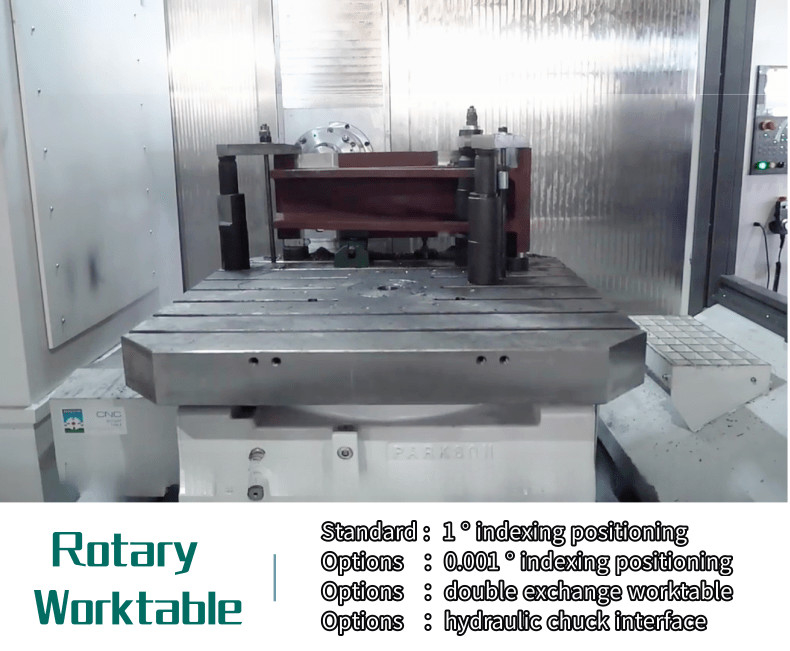

B-Achsen-Indexing
1° × 360
Max. Drehdurchmesser des Werkstücks mm Φ1100
Entfernung von der Spindelnose zum Arbeitstischzentrum mm 1050 Max
Entfernung von der Spindelnose zum Arbeitstischzentrum mm 150 Minuten
Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte mm 900 Max
Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte mm 0 Minuten
Spindel
Spindel-Stäbe (7: 24)
USE Gefahr für die Gesundheit
Höchstgeschwindigkeit Umdrehungen pro Minute 6000
Kraft des Spindelmotors (kontinuierlich/S2) kW 15/18.5
Höchstes Ausgangsdrehmoment ((kontinuierlich/S2) mm 433/713 ((15min)

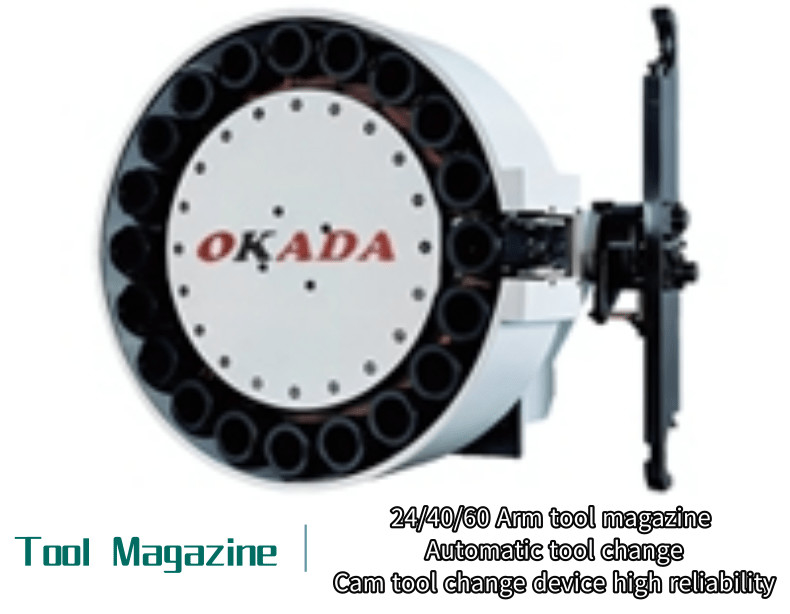

Werkzeugmagazin
Kapazität des Werkzeugmagazins PCS 24
Max. Werkzeuglänge Ich weiß nicht. 400
Max. Werkzeuggewicht Weigerung 15
Max. Werkzeugdurchmesser voll/leert mm Φ110/Φ220
Zeit für den Werkzeugwechsel (T-T) s 3.8
Futtermittel
Höchstgeschwindigkeit der Schnittzufuhr ((X/Y/Z) mm/min 1 bis 24000
Schnelle Durchfahrt ((X/Y/Z) M/min 24
Positionsgenauigkeit
Achse X/Y/Z mm 0.01
Achse B ((1° X360) - Ich weiß. 10
Wiederholbare Positionsgenauigkeit
Achse X/Y/Z mm 0.006
B-Achse ((1° × 360) - Ich weiß. 3
Gesamtgröße ((LxWxH) mm 3700*3000*3250
Bodenfläche mm 4500*4300

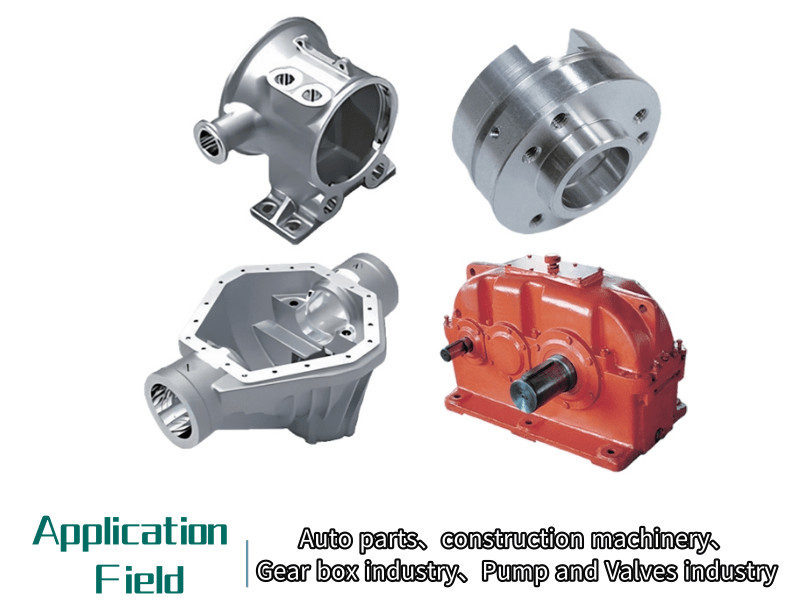

Anwendung in der Industrie:

Werkstückproben

SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum 1

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten

1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:

◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle

◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet

◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität

◆ Stabiles und ausgereiftes Versorgungssystem

◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)

◆ Ergonomische und einfache Wartung

◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns:
SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum 2

Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum 3

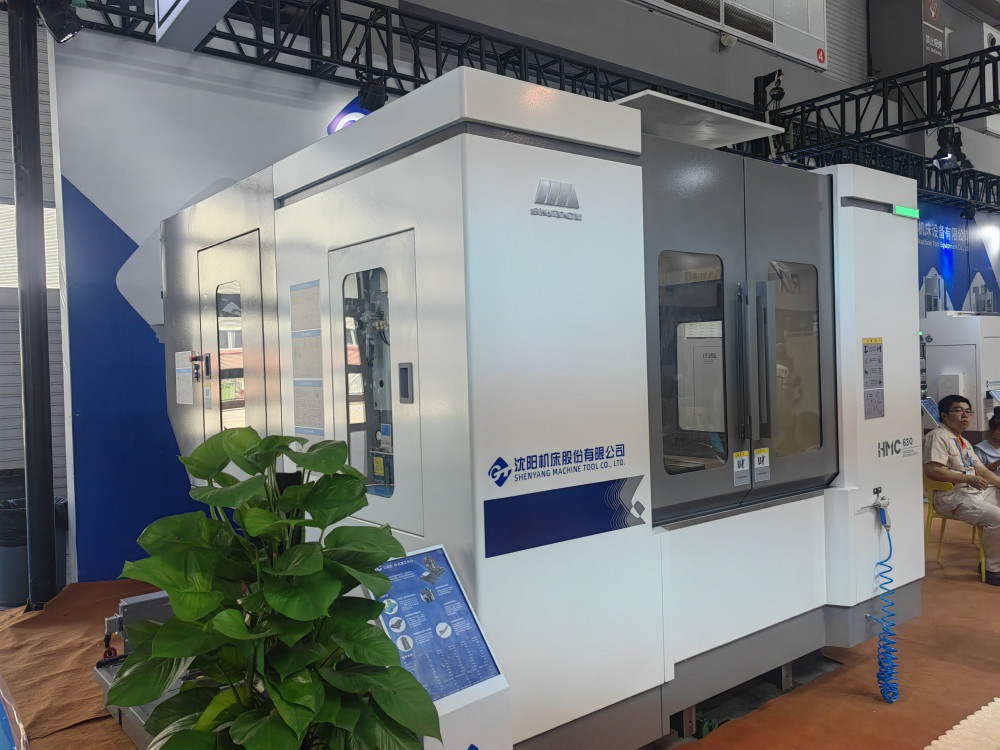

Ausstellung:

SMTCL HMC63Q Hochpräzisions-Fünf-Achsen-Horizontalem Bearbeitungszentrum 4

Häufige Fragen:


Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
