Beschreibung des Produkts:

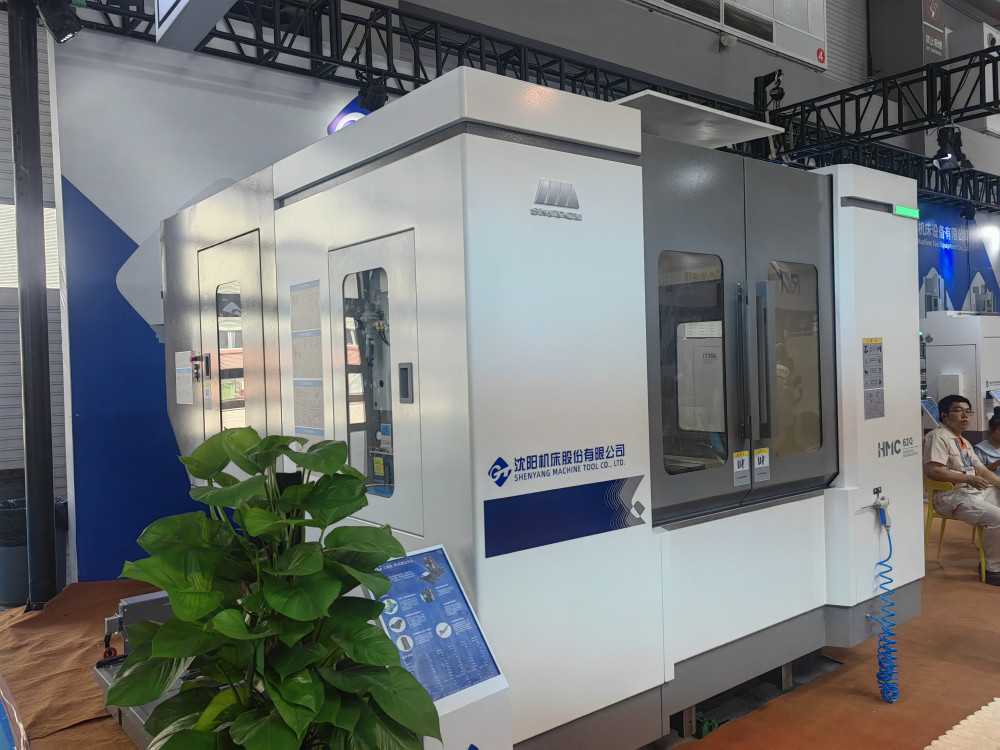

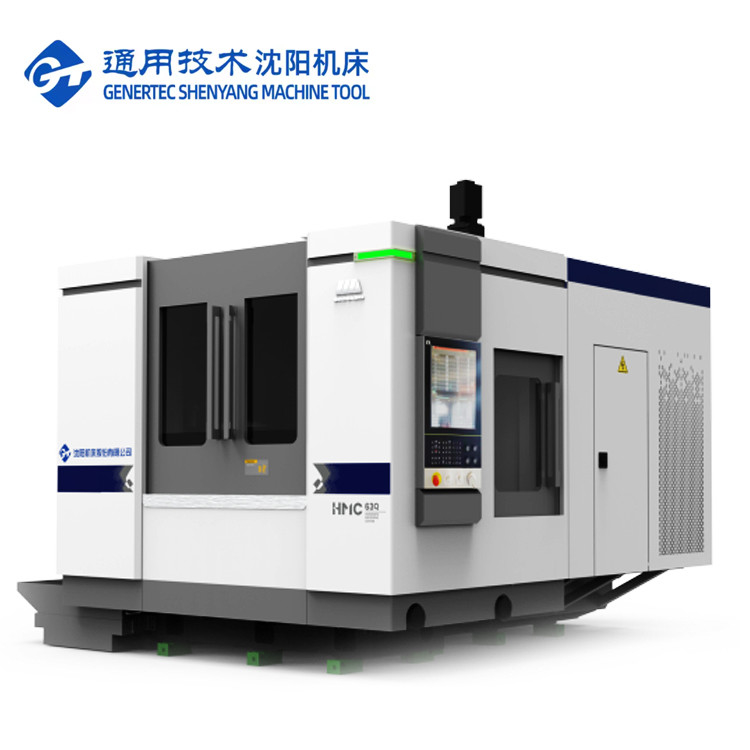

Horizontales Bearbeitungszentrum (50Q-Serie)
HMC-Q-Serie horizontal machining center ist eine neue Generation von Highperformance und kompakte Maschine. Es hat eine hervorragende Qualität, hohe Zuverlässigkeit und Effizienz. Es ist weit verbreitet in Auto-Teile, Pumpe,Ventile und andere Industriezweige. Es kann die Verarbeitungsanforderungen von Einzel- oder kleinen Chargenprodukten mit hoher Effizienz erfüllen
Eigenschaften des Produkts:
1,Hochstabile Struktur
- Inverted T-shaped integrally cast bed (umgekehrtes T-förmiges integriertes Gussbett)
- Y-Achsen-Motorbasis und Spalte sind zusammengegossen
- mit einer Breite von mehr als 20 mm
2,Hochverarbeitungsfähigkeit
- Gearshift Kopfstock
- Multi-Spindle-Selektion, um unterschiedliche Arbeitsbedingungen zu erfüllen
- Multiple types of tool magazine configuration,meet different efficiiency verschiedene Arten von Werkzeugmagazinkonfiguration,verschiedene Effizienz
3,Hochintelligente Funktion
- Intelligenter Check- und Wartungsplan
- Automatische Datensicherung
- Spindel intelligente Lastkontrolle
Einzelheiten des Produkts:
Optimierungsstruktur für endliche Elemente und Topologie
Die Werkzeugmaschine ist mit einer Finite-Element-Analyse ausgelegt und gut verhärtet, die Gesamtstruktur und ein Großteil sind optimiert, um die Steifigkeit und Stabilität der gesamten Maschine zu verbessern.
Hochfeste integriert gegossene Betten
Umgekehrtes T-förmiges integriertes Bett, große Spannweite, niedriges Schwerpunkt, gut verhärtet, verstärktes Verformungssicherungssystem, mit 4 Gruppen von verdrehten Käfigen zum Entfernen von Splittern
-Axis Motor Basis und Spalte sind zusammen gegossen
Die Säulen dieser Baureihe haben eine Doppelwandstruktur.
mit einer Breite von mehr als 20 mm,
mit einer Breite von mehr als 20 mm
Thermische Symmetrie Spindel verbessern die Steuerbarkeit der thermischen Verformung; ausgezeichnete thermische Stabilität.
mit einer Breite von mehr als 20 mm

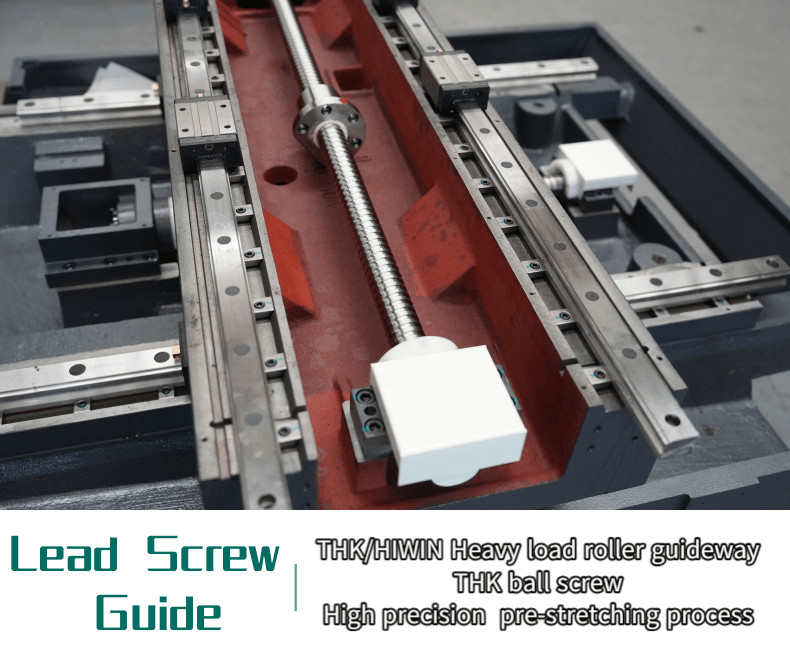

Alle drei Achsen sind mit
Präzisions-Kugelschraube, Vorstreckprozess wird angewendet, um den Einfluss der Schraubheizung während der Arbeit effektiv zu reduzieren, die Genauigkeit der Werkzeugmaschine zu verbessern,Verstärkte Verformungsbeständigkeit und Genauigkeitssicherung.

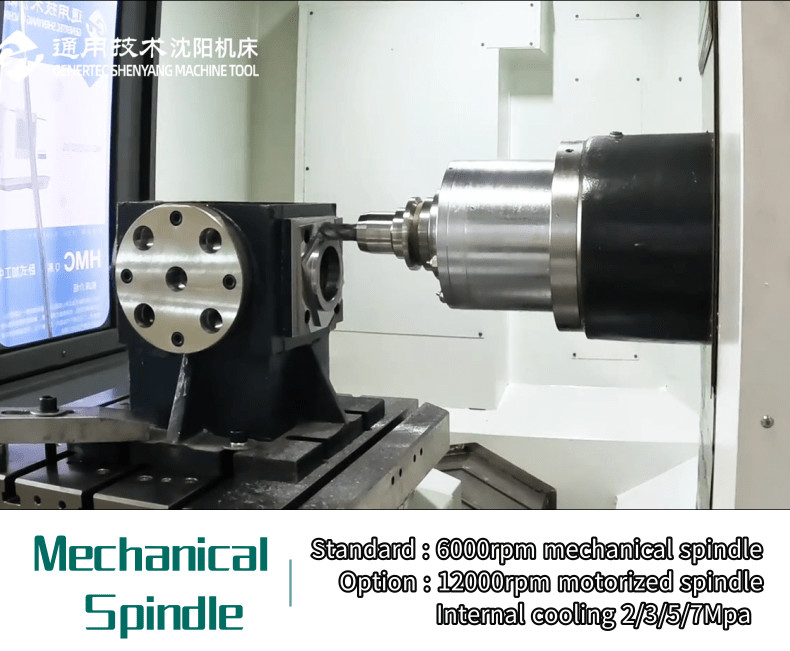

Mechanische Spindel
◆ Zwei Schaltgetriebe
von der Hochgeschwindigkeitsbearbeitung bis zum schweren Schneiden
◆ Großräumige Lager, hohe Steifigkeit
Produktparameter:
| Artikel |
Einheit |
HMC 50Q |
| Arbeitstisch |
| Größe des Arbeitstisches |
mm |
500*500 |
| Kapazität des Arbeitstisches |
Weigerung |
800 |
| Anzahl der Arbeitstische |
Stück |
1(2) |
| Arbeitsbereich |
| X-Achsenbewegung |
mm |
750 |
| Fahrt auf der Y-Achse |
mm |
600 |
| Z-Achsenfahrt |
mm |
600 |

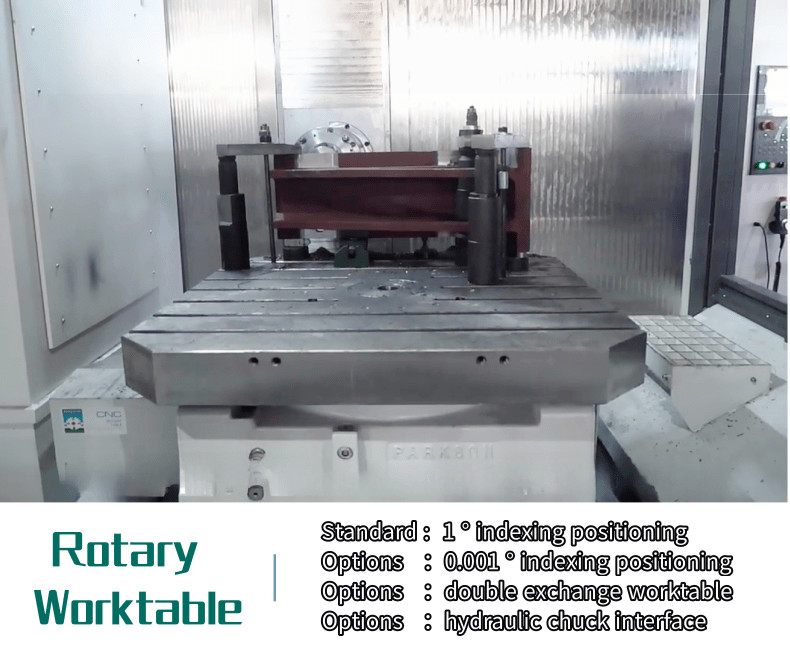

| B-Achsen-Indexing |
|
1° × 360 |
| Max. Drehdurchmesser des Werkstücks |
mm |
Φ800 |
| Entfernung von der Spindelnose zum Arbeitstischzentrum |
mm |
750Max |
| Entfernung von der Spindelnose zum Arbeitstischzentrum |
mm |
150 Minuten |
| Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte |
mm |
650Max |
| Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte |
mm |
50 Minuten |
| Spindel |
| Spindel-Stäbe (7: 24) |
|
USE Gewerbewirtschaft |
| Höchstgeschwindigkeit |
Umdrehungen pro Minute |
8000 |
| Kraft des Spindelmotors (kontinuierlich/S2) |
kW |
7.5/11 |
| Höchstes Ausgangsdrehmoment ((kontinuierlich/S2) |
mm |
53/105 (15 min.) |

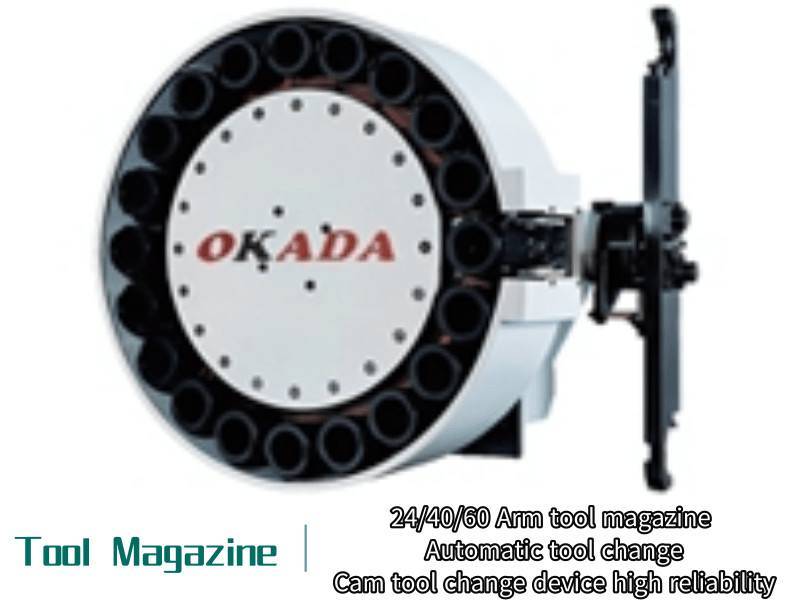

| Werkzeugmagazin |
| Kapazität des Werkzeugmagazins |
PCS |
24 |
| Max. Werkzeuglänge |
Ich weiß nicht. |
300 |
| Max. Werkzeuggewicht |
Weigerung |
8 |
| Max. Werkzeugdurchmesser voll/leert |
mm |
Φ78/Φ120 |
| Zeit für den Werkzeugwechsel (T-T) |
s |
3 |
| Futtermittel |
| Höchstgeschwindigkeit der Schnittzufuhr ((X/Y/Z) |
mm/min |
1-36000 |
| Schnelle Durchfahrt ((X/Y/Z) |
M/min |
36 |
| Positionsgenauigkeit |
| Achse X/Y/Z |
mm |
0.01 |
| Achse B ((1° X360) |
- Ich weiß. |
10 |
| Wiederholbare Positionsgenauigkeit |
| Achse X/Y/Z |
mm |
0.006 |
| B-Achse ((1° × 360) |
- Ich weiß. |
3 |
| Gesamtgröße ((LxWxH) |
mm |
3250 mal 2650 mal 2650 |
| Bodenfläche |
mm |
4000*4000 |

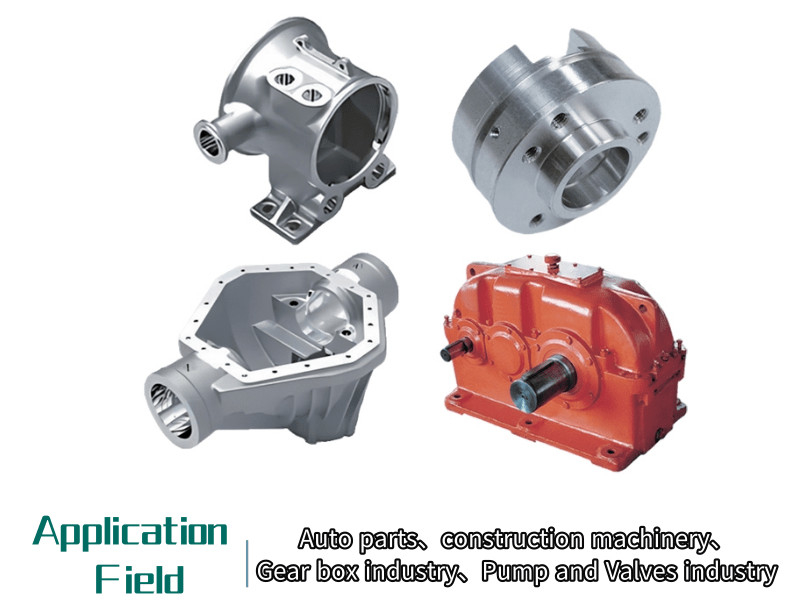

Anwendung in der Industrie:
Werkstückproben
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
- Alle Teile müssen überprüft werden.
- Mehr als 100 Produktionsprozesskontrollen
- Über 200 Kontrollpunkte
- Probeverarbeitung jeder Maschine
- 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
- Höchste Qualität, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
- Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

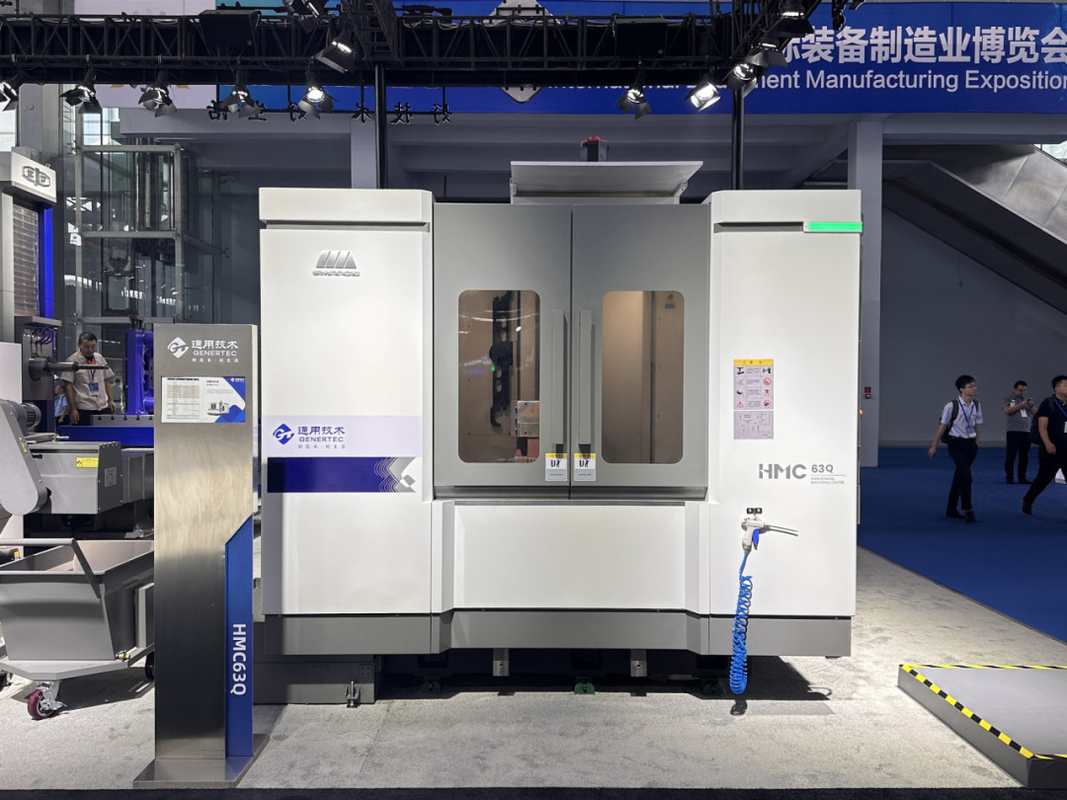

Ausstellung:
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
