SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse

Markenbezeichnung: SMTCL
Modellnummer: HTC40Hm
Herkunftsort: China
Zertifizierung: CE ISO certification
Mindestbestellmenge: 1
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Drehbank-Maschine des Flachbett-CKA6136

Drehbank-Maschine des Flachbett-5.5KW

Horizontale Maschine CNC CKA6136

Einzelheiten zum Produkt

Markenname: SMTCL Schlüsselwort: CNC-Drehzentrum
Modellnummer: HTC40Hm Max. Schnittdurchmesser: Φ350
Max. Schnittlänge: 450 Max. Über das Bett schwingen: Φ560
Max. Schwimmdia.auf Rutsche: Φ350 Durchmesser der Spindelbohrung: Φ70

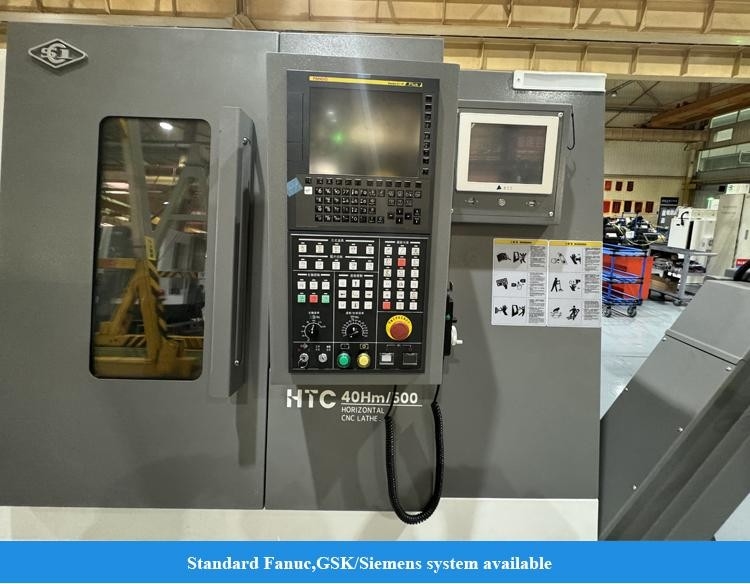

CNC-Steuerungssystem: GSK/FANUC/SIEMENS
Hervorheben

45 Grad schräges Bett CNC Drehmaschine

,

Drehenmitte cnc

,

CNC-Drehmaschinen mit Y-Achse

Beschreibung des Produkts

SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse 0

Beschreibung des Produkts:

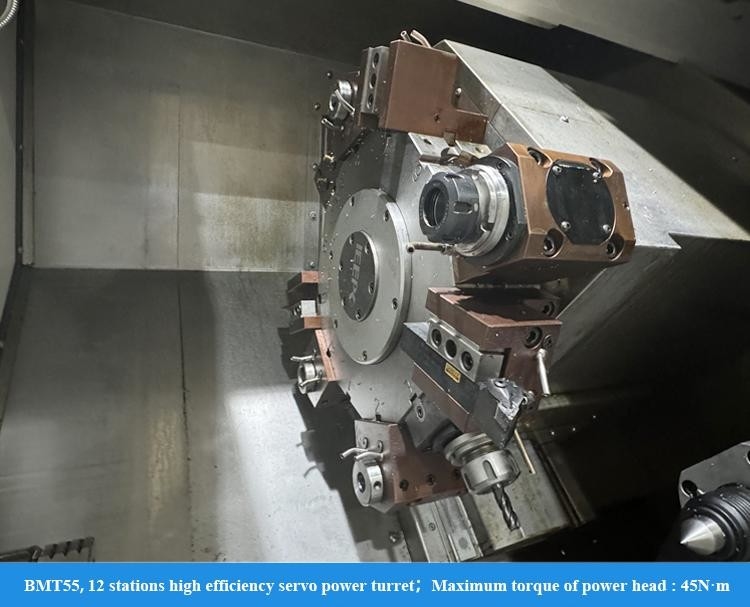

SMTCL CNC Drehzentrum HTC40Hm BMT55 12 Positionen Power Turret Servo Drive CNC Drehmaschine Combo mit Y-Achse

Der SMTCL HTC40Hm ist ein horizontales CNC-Drehzentrum, das für die hochpräzise Drehung, Fräsen und Bohren in einem Setup entwickelt wurde.4500 Rpm Spindel und Steuerungsmöglichkeiten von FANUC / GSK / SIEMENS, ist es für Automobilteile, Pumpenventile, Lager, Wellen, Flansche und andere Bauteile der Serienproduktion geeignet.

Eigenschaften des Produkts:

1"Hoch Effizienz"

◆ Hochleistungs-Servo-Werkzeughalter
◆ Split-Servo-Schwanzstock
◆ Hochgeschwindigkeitsbewegung mit zwei Achsen
◆ Optionale Y-Achsenkonfiguration zur Erreichung einer mehrsequenzigen integrierten Verarbeitung

2"Hoch Präzision"
◆ Hochpräzise vorgezogene Schraube
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollstandards
3,Hohe Steifigkeit
◆ Maschinenbetten und andere Schlüsselgussstücke aus hochwertigem Gusseisen
◆ Große Spindel-Einheit
◆ Bogenförmiges Sattel gegen Biegen
◆ Kleine Spindelstruktur
Einzelheiten des Produkts:
SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse 1
Produktparameter:
Projekt
Einheit
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Max, schwing dich übers Bett.
mm
Φ350
Φ350
Max.Schnittlänge
mm
450
950
Max. Schwimmen. Über dem Bett.
mm
Φ560
Φ560
Max. Schwenken über die Rutsche
mm
Φ350
Φ350
Spindel



Modell mit Spindelnase

A2 bis 6
A2 bis 6
Vorderlager Innendia.
mm
100
100
Spindel-Stäbe und Lochgröße

1:20"Φ70
1:20"Φ70
Diagramm des Spindelloches

Φ65
Φ65
Max. Bar-Tag.
mm
Φ50
Φ50
Ein Standard-Schlagschalter.
Zoll
8
8
Drehzahlbereich der Spindel
r/min
4500
4500
Nenndrehmoment der Spule
N·m
130 ((800r/min)
130 ((800r/min)
Spindel Max. Drehmoment
N·m
230 ((600r/min)
230 ((600r/min)
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.
Leistung
Die Bibel, 15. 11.
Die Bibel, 15. 11.
X/Z-Achse



Schnelle Bewegung der X/Z-Achse
m/min
30
30
X-Achsenbewegung
mm
220
220
Z-Achsenfahrt
mm
510
1000
Hinterhalt



Reisen der Schwanzbestände
mm
500
500
Rückenstockantriebsmethode

Hydraulischer Antrieb
Hydraulischer Antrieb
Schwanzstock-Kopf-Loch-Kopf
Morsezeichen
MT-5
MT-5
Turm



Turm-Typ

Horizontale 12-Stations-Türmmaschine
Horizontale 12-Stations-Türmmaschine
Mittelhöhe
mm
100
100
Genauigkeit der Wiederholung der Positionierung durch Turmindexing
- Ich weiß.
± 16
± 16
Werkzeuggröße
mm
25
25
Wenn ich ein Werkzeug in der Nähe wählen könnte

- Ja, das ist es.
- Ja, das ist es.
Schnittstelle für den Kraftwerkzeughalter

BMT55
BMT55
Max. Bohrleistung
mm
16 mal 0.2
16 mal 0.2
Max. Fräsleistung
mm
14 × 10 × 40
14 × 10 × 40
Max. Abtaktkapazität
mm
M12x1.5
M12x1.5
Andere



Abstand zwischen Spindelmitte und Boden
mm
1050
1050
Nettogewicht der Werkzeugmaschine
Weigerung
4200
4750
Gesamtmaße ((LxWxH)
mm
2750 × 1920 × 2000
3620 × 1920 × 2000
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
Standardkonfiguration:
1,FANUC-0i-TF Plus (5) System (Serie Hm/Sm)
2,GSK988TA-System (Qm-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,Horizontale 12-Stationen-Werkzeugfahrzeug

Anwendung in der Industrie:

SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse 2

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse 3
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse 4
Ausstellung:

SMTCL HTC40Hm CNC Drehzentrum BMT55 Turm, Y-Achse 5

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
