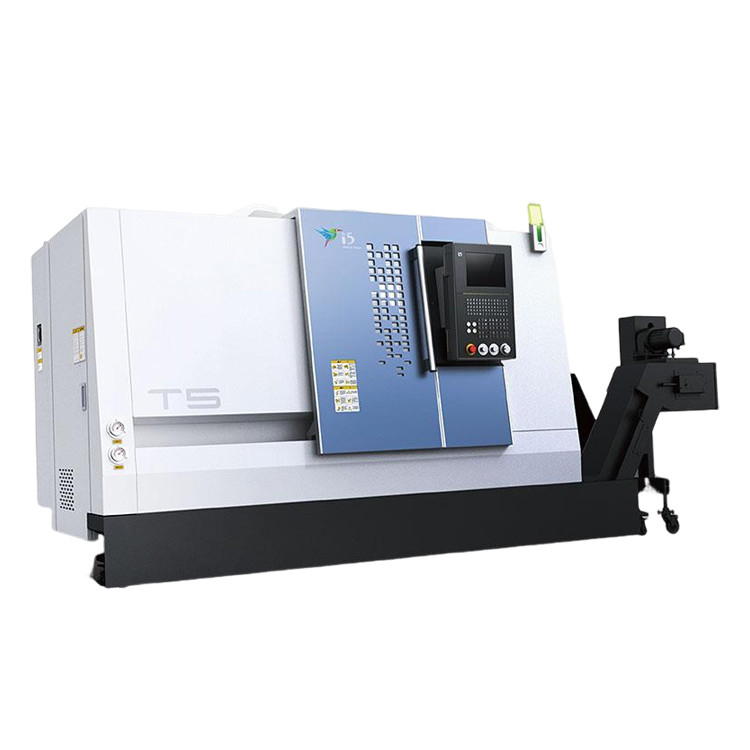

T5.1-500Q Metalldrehmaschine Kombiniert mit Fanuc-Steuerung CNC Drehzentrum
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | T5.1-500Q |
|---|---|---|---|

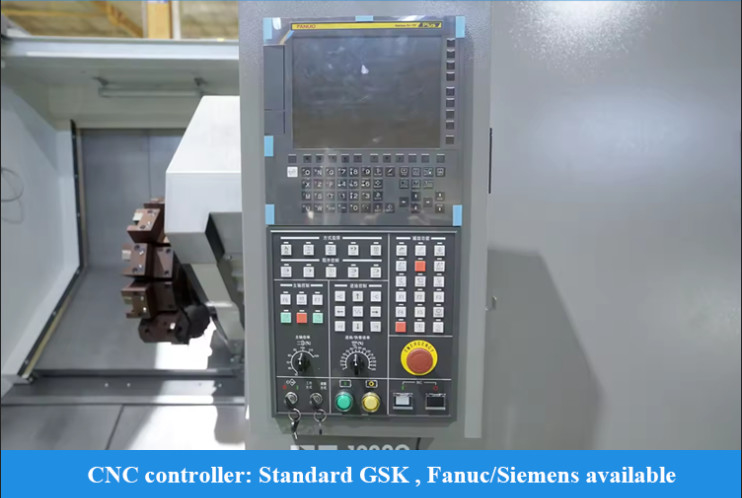

| CNC-Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Schrägbettdrehmaschine CNC-Maschine | Verfahrweg (X-Achse) (mm): | 160 |
| Verfahrweg (Z-Achse) (mm): | 560 | X/Z-Eilgang: | 30m/min |
| Werkzeugständerstationen: | 8 | Max. Spindelgeschwindigkeit (U/min): | 4500 |
| Max. Gedrehte Länge (mm): | 500 | Max. Über das Bett schwingen: | Φ420 |
| Max. über die Rutsche schwenken: | Φ280 | Max. Schnittdurchm.: | Φ280 |
| Hervorheben |
Metalldrehmaschine,CNC-Fräsmaschine für Metalldrehmaschinen,Prägedrehenmitte CNC |
||
Beschreibung des Produkts
Die T5Q-Serie horizontal CNC-Drehmaschine, die intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie kombiniert, verfügt über hohe Präzision, hohe Effizienz und hohe Schneidfestigkeit.Die Software zur Analyse von Endelementen wird zur Optimierung des Designs verwendet, die Verteilung der Spannungspunkte analysieren, die Verformung von Teilen reduzieren und die optimale Struktur der gesamten Maschine erreichen.Die Hauptgussstücke bestehen alle aus hochfesten Gusseisenmaterialien, wodurch die Schwingungen während des Schneidvorgangs minimiert und die Bearbeitungsgenauigkeit und Schneidstabilität verbessert werden.
- C3 vorgezogene Schraube
- Technologie zur Fehlerkompensation
- Quantifizierung der Prozessnormen
- Zwei Achsen mit hoher und schneller Geschwindigkeit

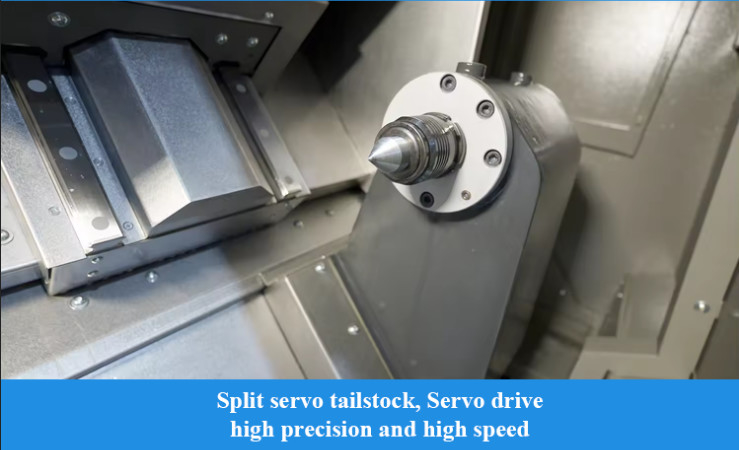

- Split-Servo-Schwanz
- Hochleistungs-Servo-Schneidturm

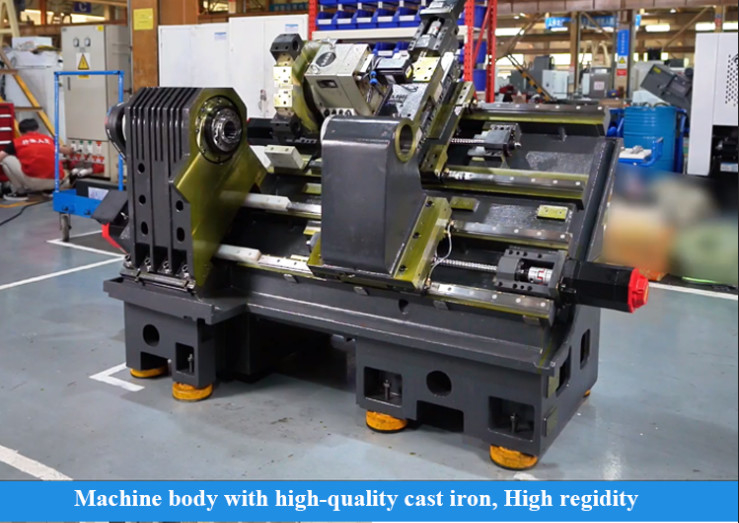

- Gusseisenbett und andere Schlüsselgusswaren von hoher Qualität
- Zylindrische Rollenspindellager mit großer Spannweite in zwei Reihen
- Antischwenkbare Sattelstruktur
|
Spezifikationen
|
Einheit
|
||
|
Max. Drehdurchmesser
|
mm
|
280
|
|
|
Max. Drehlänge
|
mm
|
500
|
|
|
Max.Swing-Durchmesser über dem Bett
|
mm
|
Φ420
|
|
|
Max.Swing-Durchmesser über Querrutsche
|
mm
|
Φ280
|
|
|

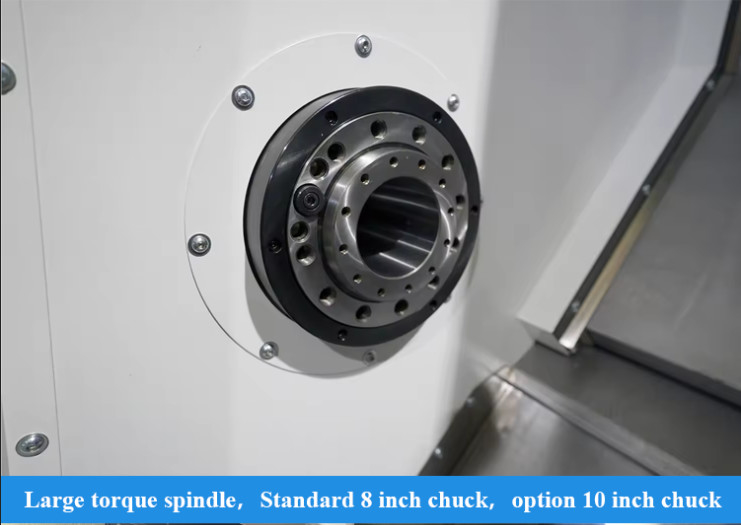

Spindel
|
Typ der Spindelnose
|
|
A2 bis 6
|
|
Innerer Durchmesser des vorderen Lagers
|
mm
|
Φ100
|
|
|
Verstärker der Spindelbohrung
|
|
1:20; Φ70
|
|
|
Spindelbohrung
|
mm
|
Φ56
|
|
|
Max. Durchmesser der Stange
|
mm
|
Φ50
|
|
|
Standarddurchmesser des Schubs
|
Zoll
|
8
|
|
|
Max. Spindelgeschwindigkeit
|
r/min
|
4500
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
110 ((769r/min)
|
|
|
Max. Drehmoment der Spindel
|
Nm
|
180 ((576 r/min)
|
|
|
Hauptmotorleistung kontinuierlich /30 Minuten
|
Leistung
|
9/11
|
|
|
Zwei Achsen
|
Schnelle Durchfahrt der X/Z-Achse
|
m/min
|
30
|
|
X-Achsenbewegung
|
mm
|
160
|
|
|
Z-Achsenfahrt
|
mm
|
560
|
|
|
Hinterhalt
|
Reisen der Schwanzbestände
|
mm
|
300 |
|
Schwanzfederfeder
|
Morsezeichen
|
MT-5 | |
|
Turm
|
Form des Turms
|
|
Horizontale 8-Positionen-Servo-Turm
|
|
Mittelhöhe des Turms
|
mm
|
80 | |
|
Richtigkeit der Wiederholung der Positionierung der Turmdrehung
|
- Ich weiß.
|
± 16
|
|
|
Ob der Schneider in der Nähe ausgewählt werden kann
|
|
- Ja, das ist es.
|
|
|
Andere
|
Abstand vom Spindelzentrum bis zum Bettboden
|
mm
|
936
|
|
Maschinennettogewicht
|
Weigerung
|
3500
|
|
|
Gesamtstromversorgungsleistung
|
KVA
|
23
|
|
|
Gesamtmaße (Länge X Breite X Höhe)
|
mm
|
2300 × 1680 × 1650
|
|
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
- Alle Teile müssen überprüft werden.
- Mehr als 100 Produktionsprozesskontrollen
- Über 200 Kontrollpunkte
- Probeverarbeitung jeder Maschine
- 72 Stunden Probelauf vor der Lieferung
- Höchste Qualität, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
- Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
- Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
- Wir sind eine Produktionsfirma.
- F2: Was sind die wichtigsten Produkte Ihrer Firma?
- Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
- Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
- Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
- F4: Was sind Ihre Garantiebedingungen?
- Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten ab dem Konnossement der Maschine.
- F5: Was sind die Dienstleistungen?
- Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden - F6: Warum haben Sie sich für Ihre Firma entschieden?
- Produkte aus der Entwicklung, Konstruktion, Herstellung, Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer kompletten Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.
- F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
- Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
- F8: Was sind die Zahlungsbedingungen?
- T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
