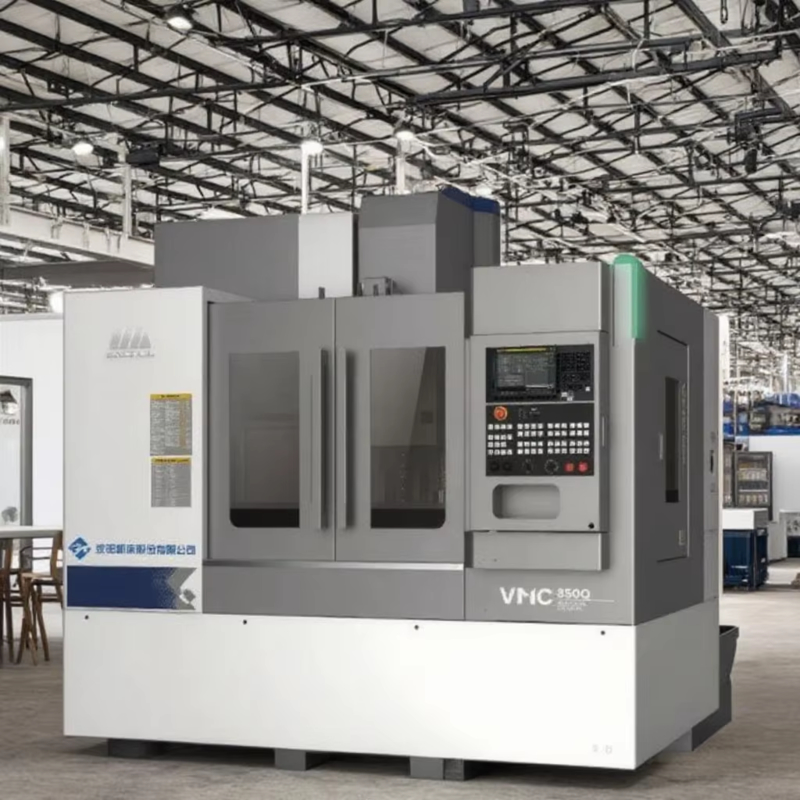

SMTCL FANUC Controller 10000rpm CNC-Fräsereizentrum VMC850Q vertikaler Bearbeitungszentrum VMC-Maschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | VMC850Q |
|---|---|---|---|

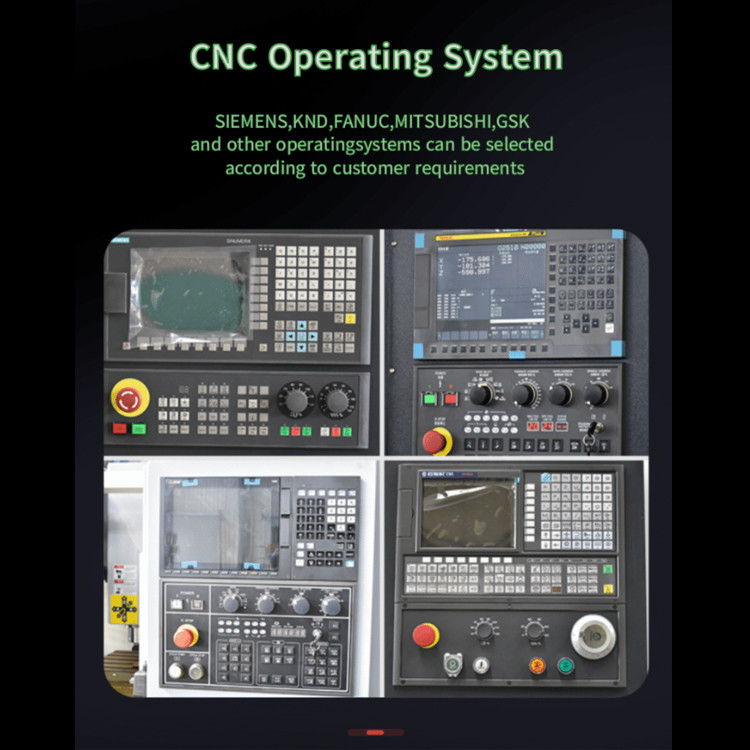

| Schlüsselwort: | CNC vertikale Mitte maschineller Bearbeitung | CNC-Steuerungssystem: | Fanuc/Siemens/Mitsubishi |
| Tabellengröße (L × W): | 1000 × 500 | Maximale Last auf dem Tisch: | 600 kg |
| Verfahrweg der X-Achse: | 850mm | Verfahrweg der Y-Achse: | 500mm |
| Verfahrweg der Z-Achse: | 540 mm | A.T.C.: | 24 ATC mit Roboterarm |
| Hervorheben |
Vertikale CNC-Fräsereien,vertikale CNC-VMC-Maschine,CNC-Fräsenzentrum 1200×500 |
||
Beschreibung des Produkts
CNC-Fräszentrum VMC850Q Vertikales Bearbeitungszentrum FANUC-Steuerung CNC-VMC-Maschine
- Design mit hoher Steifigkeit und hoher Erdbebensicherheit; Neuanordnung der inneren Rippenstrukturen im Bett, im Schlitten und in der Säule
- Ultrapräzise Verarbeitung: Interpolationsleistung auf Mikrometerebene, Oberflächenpräzisionsfräsen Ra-Wert innerhalb von 0,6 µm, nadelartiger Teiledurchmesser 0,08 mm
- Größerer Bearbeitungshub, Y-Achsen-Hub auf 550 mm erhöht, geeignet für die Bearbeitung von mehr Teilen
- Importierte Rollenführungen, Schrauben, Lager, Taiwan-Spindel und Taiwan-Werkzeugmagazin
- Vollständig geschlossenes Werkzeugmagazin, geeignet für die Bearbeitung von Teilen aus verschiedenen Materialien, wodurch die Wartungshäufigkeit reduziert wird
- Höhere Hohlraumhöhe des Bettes und größere Wassertankkapazität
- Optionale Hochleistungs-Elektrospindel, optischer Encoder, Spindelkühlung (Ölkühlung/Wasserkühlungsmaschine) etc.
- Reservierte Automatisierungsschnittstellen, starke Automatisierungsintegrationsvorteile
- Professionelles Simulationsdesign, volldimensionale wissenschaftliche Optimierung und weitere Überprüfung durch fortschrittliche Herstellungsprozesse und strenge Testsysteme, wodurch eine außergewöhnliche Verarbeitungsqualität, eine hervorragende Schneidleistung, eine vollständige Freigabe und eine perfekte Anpassung an verschiedene Teile erzielt werden
- 8-Fuß-Stütze für Bett;
- Verdickter Sattelhohlraum;
- Unabhängige Rippenunterstützung auf der Führungsoberfläche der Säule
- Spindelgeschwindigkeit 10000 U/min;
- Dreiachsige Eilbewegung 48/min;
- Fehlerkompensationstechnologie
- 3-Achsen-Verfahrweg 850/550/540 mm;
- Quantifizierte Prozessstandards;
- Bearbeitungsgenauigkeit IT6-Klasse
- 7 Sätze Chargenleistungsprüfgeräte, 7 Sätze Schneidprüfgeräte
- 22 Leistungstests und 25 Schneidtests pro Gerät
- Teilebezeichnung: Prüfstück für die Werkzeugverbindungsmarkierung
- Branche: Neue Energiefahrzeuge, Robotik; Material (AL6061)
- Teileabmessungen: 200*150*20mm
- Werkzeugverbindungsspuren auf der Teileoberfläche
- Testet Maschinenspindel und Bearbeitungsstabilität
- Anforderungen an die Oberflächenqualität
- Teilename: D0,2 mm Gravurbearbeitung
- Branche: Halbleiter, Medizin usw.; Material: AL7075
- Teileabmessungen: φ40*30mm
- Schwache Steifigkeit der Bearbeitungsposition, anfällig für Verformungen
- Testet die Vorschubkontrolle und Stabilität der Werkzeugmaschine
- Präzise Kontrolle des Werkzeugrundlaufs und der Werkzeugeinstellung
- Technologie zur Entfernung von Oberflächengraten
| Artikel | Einheit | VMC850Q | VMC1000Q | VMC1100Q | |
| Kapazität | Verfahrweg der X-Achse | mm | 850 | 1000 | 1100 |
| Verfahrweg der Y-Achse | mm | 500 | 500 | 620 | |
| Verfahrweg der Z-Achse | mm | 540 | 540 | 600 | |
| Spindelnase zur Tischoberfläche | mm | 120-660 | 120-660 | 120-720 | |
| Spindelnase zur Säulenoberfläche | mm | 640 | 640 | 743 | |
| Arbeitstisch | Tischgröße (L*B) | mm | 1000*500 | 1200*500 | 1300*610 |
| Maximale Belastung des Tisches | kg | 600 | 600 | 1000 | |
| T-Nutengröße | mm | 18*5 | 18*5 | 18*5 | |
| Spindel | Spindelgeschwindigkeit | U/min | 10000 | 10000 | 10000 |
| Spindelkegel/Spindelschaft | mm | 7/24 Konus | 7/24 Konus | 7/24 Konus | |
| BT40 | BT40 | BT40 | |||
| Spindelmotor | kw | 7,5/11 | 7,5/11 | 15.11 | |
| Maximales Ausgangsdrehmoment | Nm | 35,8/70 | 35,8/70 | 52,5/95,5 | |
| Spindelantriebstyp | Synchronzahnriemen | ||||
| Werkzeuge | Werkzeughaltermodell | MAS 403 BT40 | |||
| Modell mit Zugbolzen | MAS 403 P40T-I | ||||
| Vorschubgeschwindigkeit | X,Y,Z-Eilgang | m/min | 48/48/48 | ||
| 3-Achsen-Motorleistung (X/Y/Z) | kW | 1,8/1,8/3 | 1,8/1,8/3 | 3/3/3 | |
| 3-Achsen-Motordrehmoment (X/Y/Z) | N·m | 11.11.20 | 11.11.20 | 20.20.20 | |
| Maximale Schnittvorschubgeschwindigkeit | mm/min | 1-20000 | |||
| ATC | Typ | Stk | ATC mit Roboterarm | ||
| Modus | Nächste Werkzeugauswahl in Bi-Richtung | ||||
| Kapazität | Stk | 24 | |||
| Maximale Werkzeuglänge | mm | 300 | |||
| Maximales Werkzeuggewicht | kg | 7 | |||
| Max. zu Festplattendurchmesser-Voll | mm | 80 | |||
| Max. zu Scheibendurchmesser-angrenzend | mm | 150 | |||
| Werkzeugwechselzeit (TT) | Sek | 2.5 | |||
| Die Höhe zwischen Tisch und Boden | mm | 900 | 900 | 950 | |
| Andere | Gesamtabmessungen (L*BxH) | mm | 2400*2975*2840 (Späneförderer ausgenommen) | 2700*2975*2840 (Späneförderer ausgenommen) | 2940*3450*3050 (Späneförderer ausgenommen) |
| Nettogewicht der Maschine | kg | 5100 | 5400 | 6200 | |
| Gesamtleistungsbedarf | KVA | 18 | 18 | 25 | |
Standardkonfiguration:
|
Selektive Konfiguration:
|
||||
- Pumpenmotorenindustrie: Ventilkörper
- Automobilindustrie: Zylinderkopfhaube
- Untersetzungsgetriebe: Sekundäre Planetengetriebewelle
Werkzeugfugenmarkierung < 0,001 mm, vergleichbar mit der hervorragenden Qualität international führender Marken, wodurch das Produkt zum bevorzugten Werkzeug für die Verarbeitung in der Automobil-, neuen Energie- und anderen Industriezweigen wird
- Vor der Auslieferung zusammenbauen und debuggen
- Reagieren Sie innerhalb von 24 Stunden und beginnen Sie mit der Behebung des Problems.
- 1 Jahr kostenloser Reparaturservice (nur kein menschlicher Schaden).
- Bereitstellung einer umfassenden Lagerlösung
- Höchster Qualitätssinn, Kundenwünsche stehen an erster Stelle
- Das Unternehmen blickt auf eine mehr als 30-jährige Forschungs- und Entwicklungsgeschichte zurück und wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Designkapazitäten
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortigen Service (24 Stunden online)
- Modernisierung des Mechanismus im Hinblick auf Ergonomie und einfache Wartung
- Unser Strukturdesignprinzip: einfache Wartung und Installation, niedrige Wartungskosten, keine Beeinträchtigung der Produktion
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd hat seinen Sitz in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräszentren und verschiedene andere CNC-Geräte. Wir verfügen über mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unser Werk blickt auf eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen zurück. Hier wurden die erste Drehmaschine, Bohrmaschine und Bohrmaschine geboren. Sie gehören zu den führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und sind der größte Werkzeugmaschinenhersteller in China. Zu den Werkzeugmaschinenprodukten zählen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Branchen. Wir haben es uns zur Aufgabe gemacht, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
