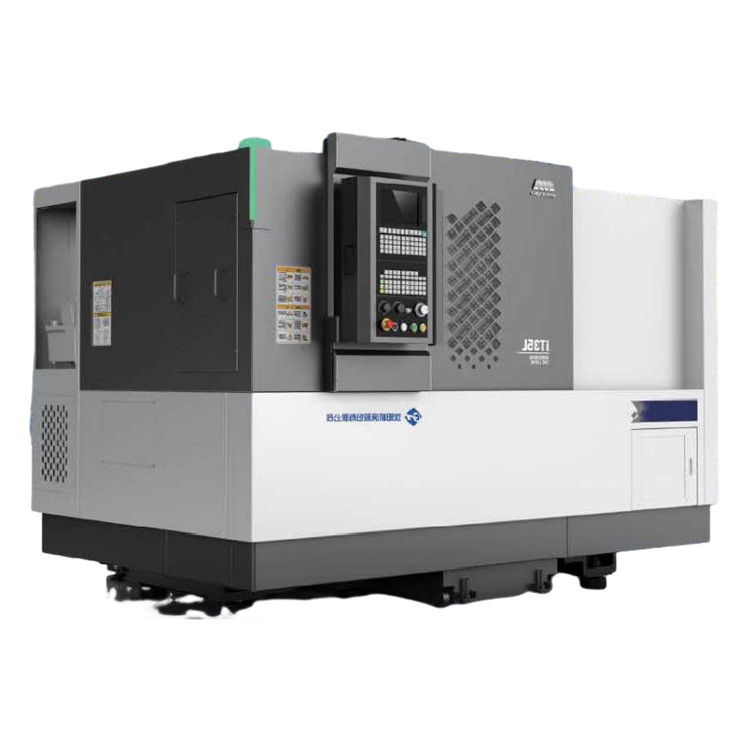

Kleines Schrägbett CNC-Drehmaschine

Kleines Schrägbett CNC-Drehmaschine

4000 Rpm Schrägbett CNC-Drehmaschine

Kleines Schrägbett CNC-Drehmaschine

Metalldrehmaschine und Fräsmaschine

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

IT35-Serie

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
IT35
CNC-Steuerungssystem:
GSK
CNC oder nicht:
CNC
Schlüsselwort:
Slant-Bett Drehmaschine CNC-Maschine
Max. Drehlänge (mm):
500
Max. Drehzahl der Spindel (rpm):
4'000 Drehzahlen pro Stunde
Fahrt (X-Achse):
200
Fahrt (Z-Achse):
350
Maximaler Drehdurchmesser:
Φ360
Höchstdrehlänge:
500
Maximaler Schwung über das Bett:
Φ580
Maximaler Schwung über die Rutsche:
Φ360
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Das Holzetui, Zinnstamm, andere seetaugliche Verpackung
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

Kleines Schrägbett CNC-Drehmaschine 0

Beschreibung des Produkts:

Die horizontalen CNC-Drehmaschinen der IT-Serie eignen sich für die Bearbeitung aller Arten von Scheiben- und Kurzwellenbauteilen, können die Endfläche und die Endschleife, den äußeren Kreis und den inneren Lochfaden drehen,die Rille und die Drehfläche und andere geometrische Merkmale. kann die Anforderungen der Automobilindustrie, Lager, Maschinenbau, Nichteisenmetalle und anderer Industriezweige für Drehteile an effiziente, große Mengen und hochpräzise Verarbeitung erfüllen.

Eigenschaften des Produkts:

1,Hohe Steifigkeit

* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout

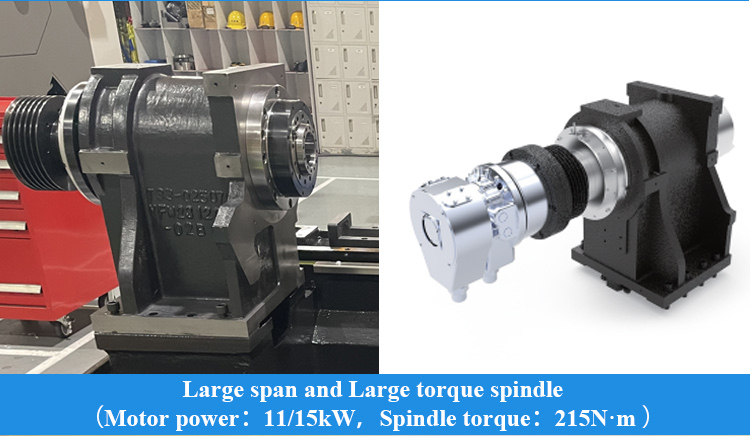

* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit

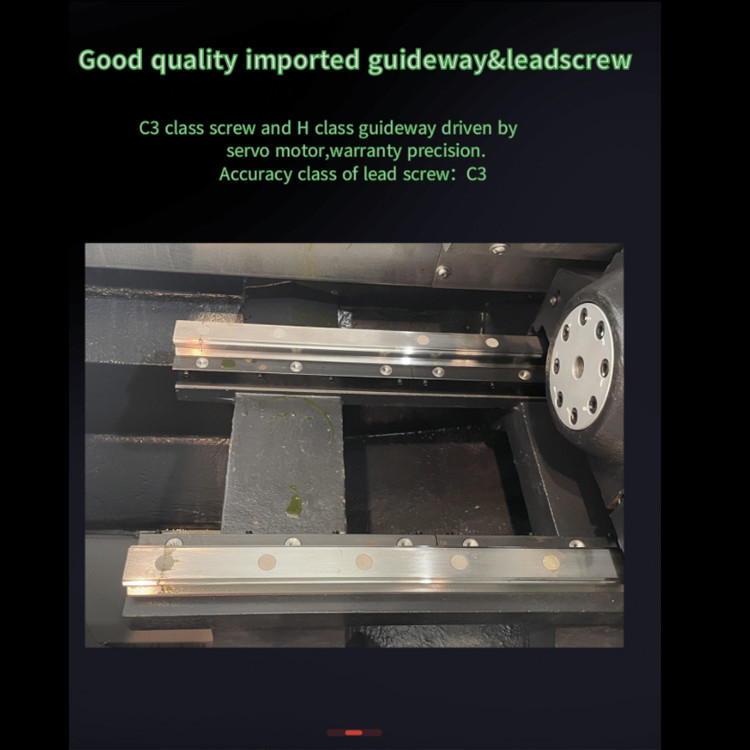

* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit

2,Hoch Effizienz
* Konfiguration Servo-Werkzeughalter, kurze Umsetzungszeit, hohe Werkzeugwechselwirksamkeit
* Zwei-Achsen-Servomotorantrieb, schnelle Geschwindigkeit
* Großes Chip-Entladungsportdesign, effiziente Chip-Entladung
* Benutzerfreundliches Design, einfache Bedienung und Wartung
3,Hohe Stabilität
* Doppelstützungs-Zufuhrstruktur zur stabilen Verarbeitung
* Hochwertige Schraube, stabiler Betrieb
* Integrierte Heckplattform, einfache Teile, hohe Stabilität
* Quantitative Prozessindikatoren, strenge Prüfstandards
Einzelheiten zum Produkt

Kleines Schrägbett CNC-Drehmaschine 1

Produktparameter:
Artikel
Einheit
Spezifikation
IT35
iT35L
Maximaler Drehdurchmesser
mm
Φ360
Höchstdrehlänge
mm
350
500
Maximaler Schwung über das Bett
mm
Φ580
Maximaler Schwung über die Rutsche
mm
Φ360
Φ330

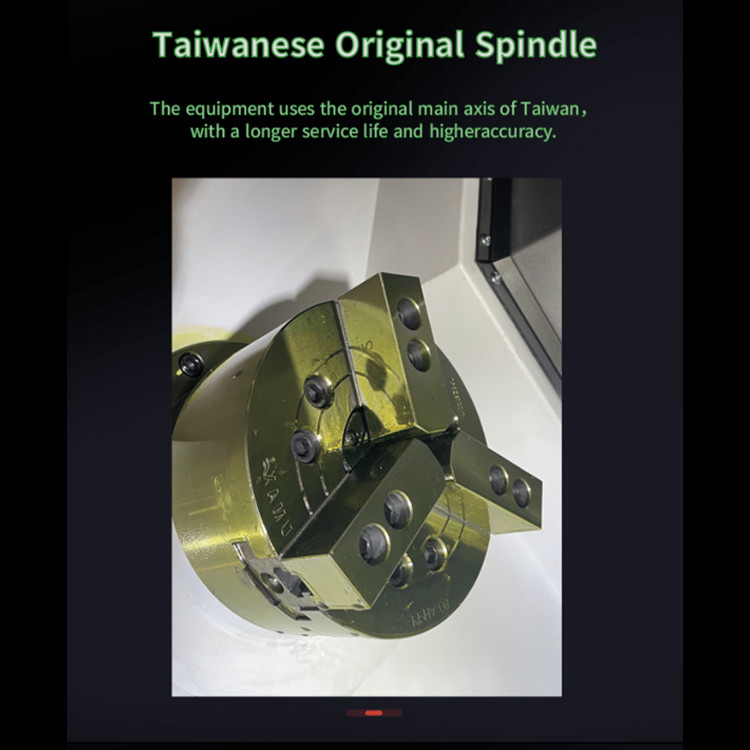

Spindel
Spindelnase

A2 bis 6
Vorlagerblatt.
mm
100
Spindel-Stäbe und Lochgröße

1:20; Φ70
Abweichend von Spindelloch
mm
Φ65
Maximal täglich
mm
Φ50
Schlaggröße
Zoll
8
Drehzahl der Spindel
r/min
4000
Nenndrehmoment der Spindel
Nm
157.5 ((666 r/min)
maximales Drehmoment der Spindel
Nm
215 ((666 r/min)
maximale Motorleistung kontinuierlich/30min
Leistung
Die Bibel, 15. 11.
Ernährung
X/Z-Schnellauffahrt
m/min
30
Maximalgeschwindigkeit X/Z
m/min
30
x-Achsenbewegung
mm
200
Z-Achsenbewegung
mm
350
510

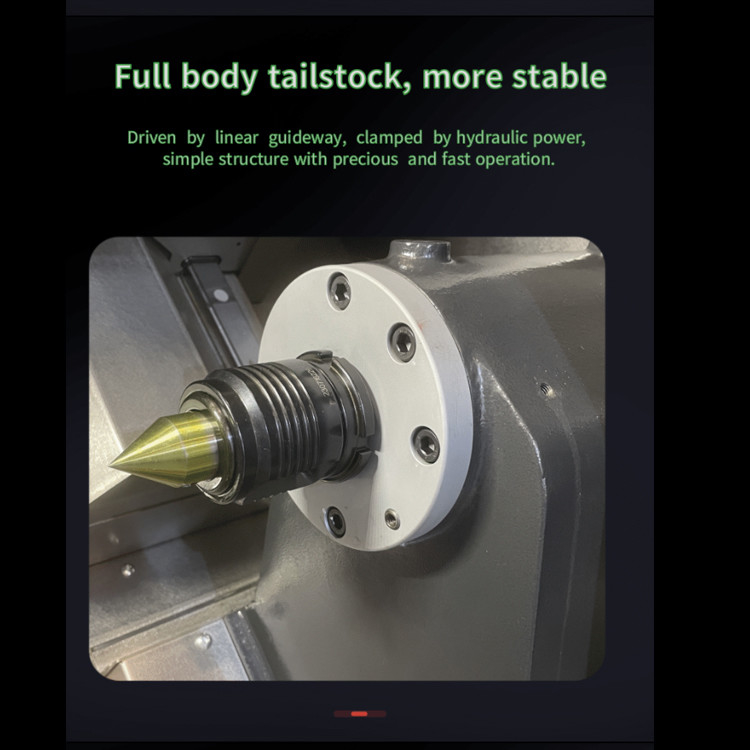

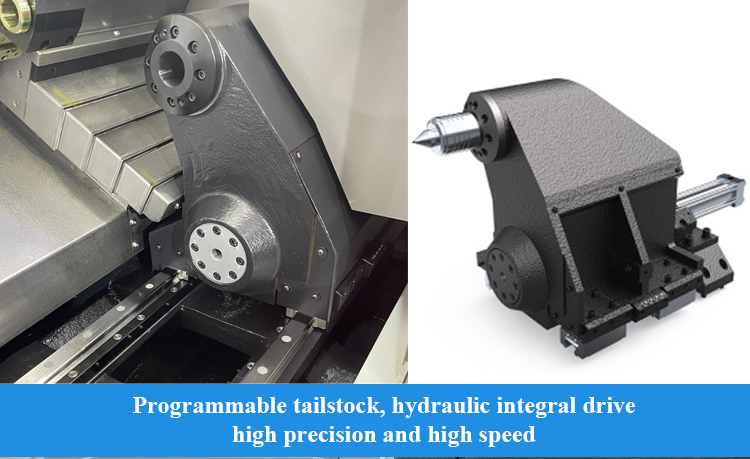

Hinterhalt
Reisen mit Schwanzbestand
mm
Nein
400
Antriebstyp

Nein
Zylinderantrieb
Höchstgeschwindigkeit
m/min
Nein
8
Mindestlänge des Schubstücks
mm
Nein
120
Rückenstockverstärkung
Morsezeichen
Nein
MT-5

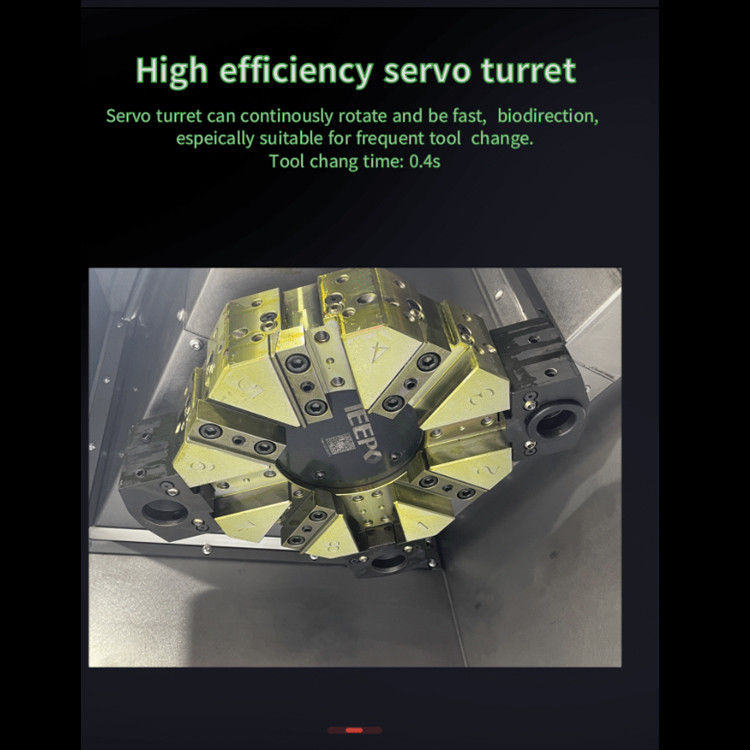

Turm
Typ des Turms

Horizontale 8-Stations-Servo-Turm
Mittelhöhe
mm
80
Drehposition
- Ich weiß.
± 16
Ob der Schneider das Werkzeug in der Nähe auswählen kann

- Ja, das ist es.
Endwerkzeughalter
mm
25 × 25
Ausgestopfte Werkzeughalter
mm
Φ40
Verringerungshülle
mm
Φ32
Entfernen von Kühlchips
Kühlpumpendruck
Bar
0.9
Durchfluss der Kühlpumpe
L/min
40
Tankkapazität
L
150
160
Formular für den Chip-Extraktor

Rechtsseitige Kettenplatte
Beförderung
Scheibenartige Teile
Weigerung
150 Einschließlich Schlauch und sonstiges Zubehör
Teile für die Achse
Weigerung
300 Einschließlich Schlauch und sonstiges Zubehör
Andere
Die Spindel Mitte ist hoch von der Unterseite des Bettes
mm
108+0
Gewicht
Weigerung
3300
3600
Leistung
KVA
27
Gesamtmaße
(L*W*H)
mm
2330 × 1675 × 1760
2550 × 1675 × 1760
Standardkonfiguration:

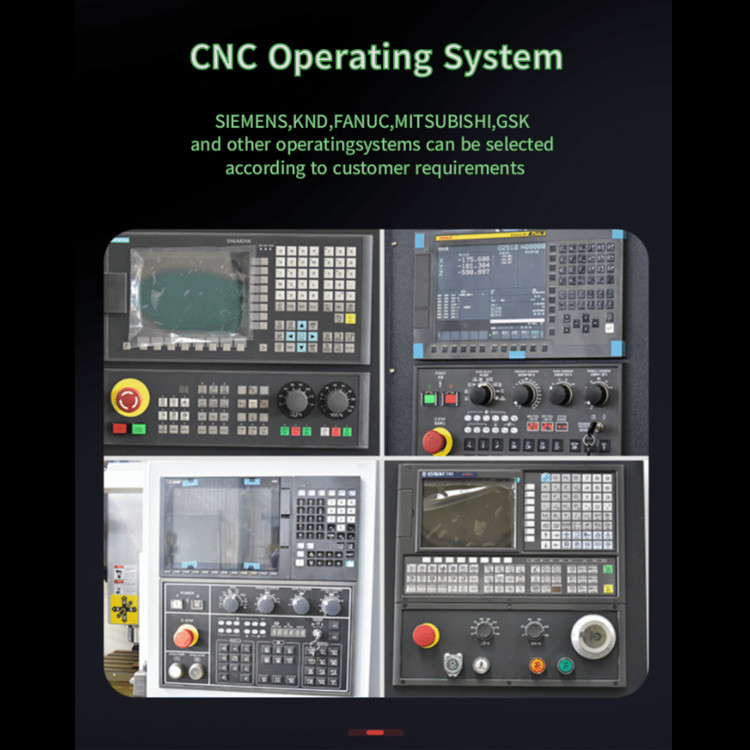

1,GSK988TA Steuerung

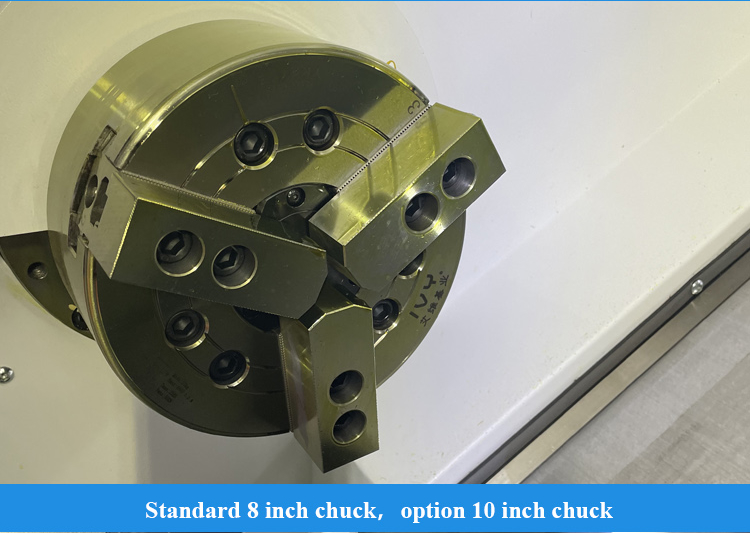

2"Solid chuck & cylinder chinesische Marke"
3,8 Positionen Turm
4"Hydraulische Anlage chinesische Marke"
5"Chip-Box"
Auswahlkonfiguration:
1"Seitenförderer"
2Hinterer Förderer
3Ein besonderer Chuck.
4,Sonderzylinder
5Ein spezieller Turm.

Anwendung in der Industrie:


Kleines Schrägbett CNC-Drehmaschine 2

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Kleines Schrägbett CNC-Drehmaschine 3
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

Kleines Schrägbett CNC-Drehmaschine 4

Ausstellung:


Kleines Schrägbett CNC-Drehmaschine 5

Häufige Fragen:



Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
