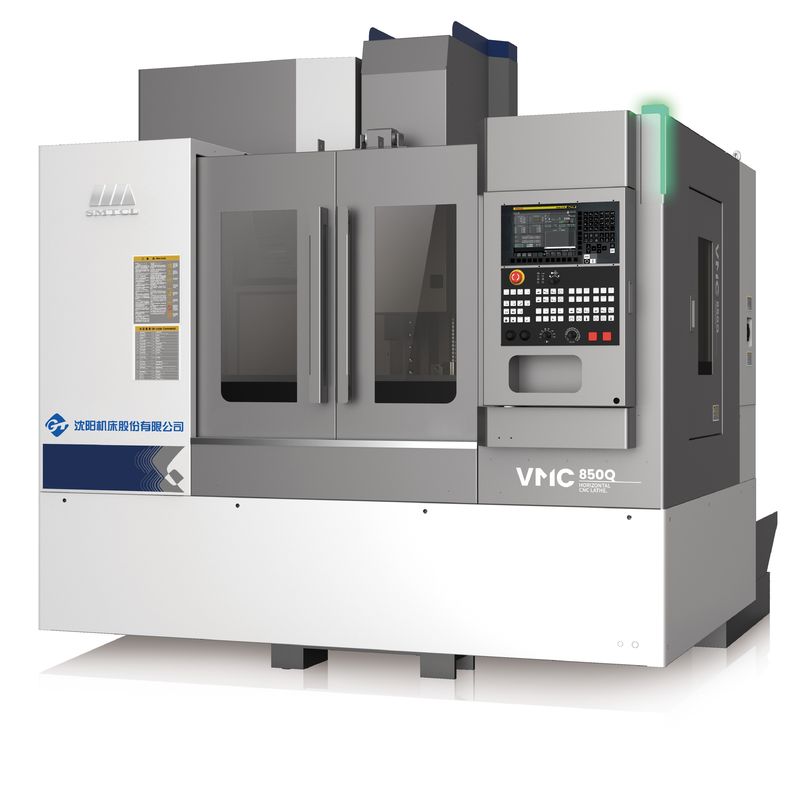

SMTCL 10000rpm FANUC CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Fräsmaschine mit 4. Drehtisch
Einzelheiten zum Produkt
| Verfahrweg der Z-Achse: | 540 mm | Marke: | SMTCL |
|---|---|---|---|
| Spindelkegel:: | BT40 | Typ:: | Vertikal |
| CNC-Steuerungssystem:: | FANUC, Siemens | Vorschubgeschwindigkeit (mm/min):: | 1 - 20000 mm/min |
| Positionierungsgenauigkeit (mm):: | 0,006 | Wiederholgenauigkeit (X/Y/Z) (mm):: | 0,004 |
| Spindelmotorleistung (kW):: | 7,5/11 | Kapazität des Werkzeugmagazins:: | 24 |
| Abmessung (L*B*H):: | 2400x3125x2840mm | Verfahrweg der X-Achse: | 850mm |
| Verfahrweg der Y-Achse: | 500mm | ||
| Hervorheben |
Höchststarke vertikale CNC-Drehstelle,Versatile CNC-Fräsenbohrmaschine,CNC-Werkzeug für vielseitiges Drehen |
||
Beschreibung des Produkts
SMTCL 10000 U/min FANUC CNC Vertikal-Bearbeitungszentrum VMC850Q CNC-Fräsmaschine mit 4. Rundtisch
Dieses Vertikal-Bearbeitungszentrum VMC850Q der neuen Generation verfügt über eine vertikale Rahmenkonstruktion, eine Kreuzschlittenstruktur, eine hochfeste Fischgrätenkolonne, einen umgekehrten Trapezspindelstock, einen niedrigen Schwerpunkt, ein hochfestes Bett und Rollenführungen für drei Achsen, um eine gute Laufgenauigkeit, hohe Festigkeit und ausgezeichnete Präzisionsstabilität der Maschine zu gewährleisten. Die Maschinenstruktur ist einfach und kompakt, die Grundfläche ist klein und fördert die Montage von automatischen Linien. Kann Oberflächen fräsen, bohren, ausbohren, reiben, 2D- und 3D-Oberflächen bearbeiten, Gewinde schneiden und andere Prozesse der hochpräzisen Bearbeitung integrieren. Einfache Bedienung, hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.
Produktmerkmale:
1, Hohe Steifigkeit und hohe Stabilitätskonstruktion
- Hochfester integraler Gussbett
- Drei-Achsen-Rollenführung der Klasse P
- Langspannige Fischgrätenkolonne
2, Gute Genauigkeit und Genauigkeitssicherung
- C3 vorgespannte Kugelumlaufspindel
- Thermische Symmetrietechnologie
- Fehlerkompensationstechnologie
3, Sicherheit, Umweltschutz, effiziente Produktivität
- Drei-Achsen-Schnellwechsel 48m/min
- Direktspindel 12000 U/min
- Bett-Doppelspiralschneckenförderer
Produktdetails:
Haupttechnische Parameter
| Artikel | Einheit | Spezifikationen | |
| Kapazität | X-Achsen-Verfahrweg | mm | 850 |
| Y-Achsen-Verfahrweg | mm | 500 | |
| Z-Achsen-Verfahrweg | mm | 540 | |
| Spindelstocknase zur Tischoberfläche | mm | 120-660 | |
| Spindelstocknase zur Säulenoberfläche | mm | 640 | |
| Arbeitstisch | Tischgröße (L×B) | mm | 1000×500 |
| Max. Tischbelastung | kg | 600 | |
| T-Nutengröße | mm | 18×5 | |
| Spindel | Spindeldrehzahl | U/min | 10000 |
| Spindelkegel/Spindelaufnahme | mm | 7/24 Kegel | |
| BT40 | |||
| Spindelmotor | kW | 7,5/11 | |
| Maximales Ausgangsdrehmoment | Nm | 35,8/70 | |
| Spindelantriebstyp | Synchroner Zahnriemen | ||
| Vorschubgeschwindigkeit | X,Y,Z-Eilgang | M/min | 48/48/48 |
| Max. Schnittvorschubgeschwindigkeit | M/min | 20 | |
| A.T.C. | Werkzeugspeicherkapazität | Stück | Armtyp 24 |
| Max. Werkzeugdurchmesser | mm | 150(80) | |
| Max. Werkzeuglänge | mm | 250 | |
| Werkzeugwechselzeit (T-T) | Sek. | 2,5 | |
| Genauigkeit | Positioniergenauigkeit X/Y/Z | mm | 0,008/0,006/0,006 |
| Wiederholgenauigkeit X/Y/Z | mm | 0,005/0,004/0,004 | |
| Sonstiges | Gesamtmaße (L×B×H) | mm | 2400×3125×2840 |
| Nettogewicht der Maschine | kg | 5100 | |
| Gesamtleistungsbedarf | kVA | 18 | |
- FANUC OI-MF TYP(5)β Steuerungssystem
- 10000 U/min Spindel, riemengetrieben
- 24-Scheiben-Magazin
- Wassertank + Bettspülung für Späne
- Saubere Luftpistole, Arbeitslicht, Warnlicht
- Fanuc Oi-MF TAPE(l)β System
- Fanuc Oi-MF TAPE(l)α System
- Siemens 828D CNC-System
- Direktanschluss 12000 U/min mechanische Spindel
- 16000 U/min, 24000 motorisierte Spindel
- 4. Achse Rundtisch
- Kühlung innen 2MPa, 3MPa, 5MPa, 7MPa
- Öl-Wasser-Abscheider
- Kettenspanförderer
- Sauberwasserpistole
- Werkzeug- und Werkstückinspektion
- automatische Tür
- Sicherheitstürverriegelung
- Schaltschrank und Klimaanlage
Die Genauigkeit der Maschine entspricht den Abnahmekriterien GB/T18400.2-2010 Abnahmekriterien für Positioniergenauigkeit und Wiederholpositioniergenauigkeit von Werkzeugmaschinen GB/T18400.4-2010
| Prüfgegenstände | Werksstandard | |
| Bearbeitungsgenauigkeit | IT6 | |
| Positioniergenauigkeit | X-Achse (mm) | 0,008 |
| Y-Achse (mm) | 0,006 | |
| Z-Achse (mm) | 0,006 | |
| Wiederholpositioniergenauigkeit | X-Achse (mm) | 0,005 |
| Y-Achse (mm) | 0,004 | |
| Z-Achse (mm) | 0,004 | |
Hauptkonfiguration der Werkzeugmaschine und Liste der zugekauften Teile
| Artikel | Spezifikationen | Marke | Anmerkungen |

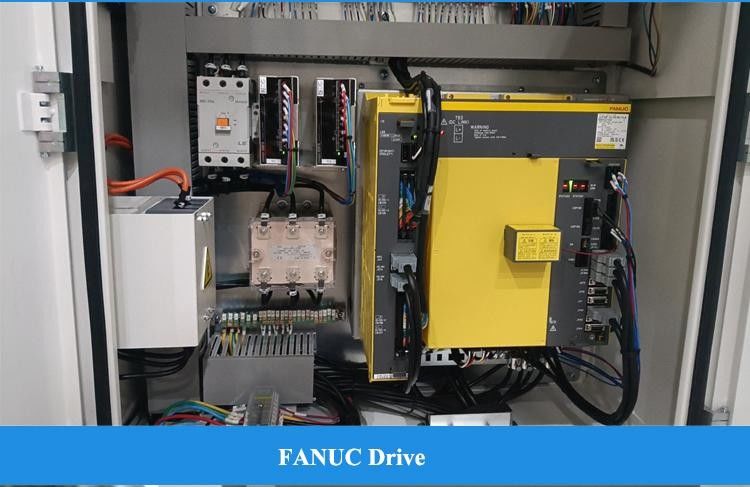

| CNC-System | FANUC Oi-MF PLUS TYP(5) | FANUC | |
| Hauptmotor | βiI 8/12000-B | FANUC | |
| X-Achsen-Motor | βiSc 12/3000-B | FANUC | |
| Y-Achsen-Motor | βiSc 12/3000-B | FANUC | |
| Z-Achsen-Motor | βiS 22B/3000-B | FANUC | |
| X-Achsen-Schraubenlager | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Y-Achsen-Schraubenlager | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Z-Achsen-Schraubenlager | 30×62×15 | NSK/FAG/NACHI/NTN | |
| X-Achsen-Kugelgewindetrieb | φ40×16,C3 | THK/PMI/HIWN | |
| Y-Achsen-Kugelgewindetrieb | φ40×16,C3 | THK/PMI/HIWN | |
| Z-Achsen-Kugelgewindetrieb | φ40×16,C3 | THK/PMI/HIWN | |
| X-Achsen-Führung | 35 | THK/REXROTH/PMI/HIWN | |
| Y-Achsen-Führung | 45 | THK/REXROTH/PMI/HIWN | |
| Z-Achsen-Führung | 45 | THK/REXROTH/PMI/HIWN |
