Herkunftsort:
China
Markenname:
HD TECH
Zertifizierung:
ISO certification
Modellnummer:
HK500LI
Video
Video
Video
CNC-Drehmaschinen der Baureihe HK

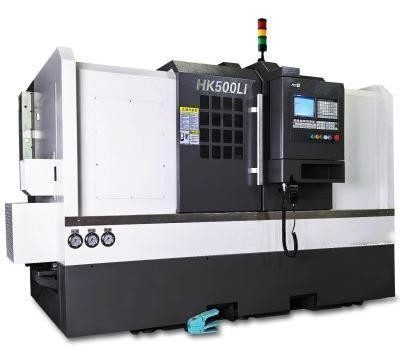

Die CNC-Drehmaschine HK500LI ist eine Art praktisches Bearbeitungswerkzeug, das eine geneigte Bettkugel (Säule) lineare Leitbahn verwendet, die Produktstruktur ist reif, stabil und zuverlässig.Diese Reihe von Werkzeugmaschinen kann Welle realisieren, Scheibenart der inneren und äußeren Oberfläche, der kegelförmigen Oberfläche, des Bogens, des Gewinns, der Bohrung, der Reaming, kann auch eine nicht kreisförmige Kurve und andere Drehverarbeitungen realisieren, die für viele Sorten geeignet sind,Verarbeitung von Produkten in kleinen und mittleren Chargen, vor allem für komplexe, hochpräzise Teile kann seine Überlegenheit zeigen.
Haupttechnische Parameter
| Artikel | Modell | HK500LI |
| Bearbeitungsbereich | Schwing übers Bett. | d500 mm |
| Max. Drehdurchmesser (Typ der Scheibe) | d400 mm | |
| Max. Drehdurchmesser (Achstyp) | d250 mm | |
| Max. Bearbeitungslänge | 800 mm | |
| Der maximale Durchmesser des Bohrwerks | d52 mm | |
| Abstand zwischen den Zentren | 850 mm | |
| X/Z-Achsabfahrt | Effektives Fahren für die X-Achse | 210 mm |
| Effektives Fahren für die Z-Achse | 850 mm | |
| X,Z-Achse Schnellzufuhrgeschwindigkeit | 20 m/min | |
| Lineare Führungsschiene der Achse X,Z | 35/35 (Woller) | |
| Durchmesser der Schraube/Spitch der Achse X,Z | 3210/3210 | |
| Servomotor für die Achse X,Z | 15/15Nm | |
| Spindel | Spindelnase | A2 bis 6 |
| Durchmesser des Spindellochs | d66mm | |
| Max. Spindelgeschwindigkeit | 4 000 Rpm | |
| Motorleistung der Spindel | 11 kW | |
| Schlauch und Fangzylinder | 8 Zoll | |
| Bearbeitungsgenauigkeit | Positionierungsgenauigkeit der Achse X,Z | ± 0,006 mm |
| Präzision der Übertragbarkeit der X- und Z-Achse | ± 0,005 mm | |
| Hinterhalt | Schwanzbügel mit verjüngter Hülse | MT-5 |
| Max. Reisen für Tailsrock Ärmel | 100 mm | |
| Druckbereich des Schwanzbaus | 8 bis 25 Pa | |
| Schwanzbewegungsmodus | Sattelantrieb, hydraulisches Schloss | |
| Werkzeug | Standard für Werkzeugstäbe | 25*25 |
| Langweilige Werkzeugleiste | d32 mm | |
| Turm (Werkzeugstandard) | 80 mittelhöhe 8 Stationen | |
| Andere Spezifikationen | Struktur der Betten | 45° geneigt |
| Außenabmessung | Gesamtgröße (L*W*H) | 2855*1580*1875 |
| Maschinengewicht | 3300 kg |
Strukturvorteile
Produktmerkmale:
Die Maschine ist mit einem hochfesten Meehanit-Gussformwerk ausgestattet und verfügt über eine 45° schiefe Belagstruktur mit Wärmebilanz.hohe Stabilität und einfache und flexible Bedienung.Es könnte die Drehverarbeitung von inner- und außen kreisförmigen Oberflächen, konischen Oberflächen, Oberflächen, Endflächen (Zoll-Systemfäden, metrische Fäden, Verjüngungsfäden und -fäden), Bohrungen, Reaming,ein Loch bohren und so weiter..Die Maschine eignet sich für die Massenverarbeitung von Werkstücken in Werkstätten.
Hochstabile elektronische Steuerung:
Die Verteilungsleitung in der elektrischen Box entspricht dem CE-Sicherheitsstandard.Die elektrischen Komponenten verwenden eine weltbekannte Marke.Während des Betriebs des Steuerungssystemsdie Konstruktion der angemessenen thermischen Balance und der elektrischen Störungen werden nicht durch die äußeren Störungen beeinflusst;.
Spindel mit hoher Geschwindigkeit und hoher Steifigkeit:
Die Spindel verwendet Taiwan importiert. NSK p4 Grade Winkel Kugellager ist in der Spindel installiert.Die Verbindung der Vorderseite 3 und der Rückseite 2 gewährleistet die Steifigkeit und die Arbeitsgenauigkeit für die axiale und die radiale Richtung.Die Kontaktfläche für Spindel und Schrank ist abgeschraubt.Daher kann die Spindel bei hoher Drehzahl ruhig,mit minimalem Vibrationsniveau und guter Wärmeabgabe gehalten werden.
Hohe Steifigkeit lineare Führung Weg und hohe Präzision Kugelschraube:
X,Z-Achse setzt die lineare Führung mit hoher Steifigkeit ein ((Hiwin und PMI aus Taiwan importiert).geringer Widerstand und hohe Steifigkeit. x.Z-Achse verwendet hochpräzise C3 Schleifkugelschrauben. Beide Seiten des festen Endgeräts verwenden 60° schrägwinklige Kugellager mit Hilfsstütze des kombinierten Typs NSK oder FAG.Die beiden Wellenenden verwenden die Pretension Design, um die Arbeitsgenauigkeit zu gewährleistenDie schnelle Bewegung beträgt 30 m/min.Daher könnte die Arbeitseffizienz erhöht und die Bearbeitungszeit verkürzt werden.
Präzisions-Hydraulikturm (Standardzubehör für CNC-Drehmaschinen mit Turm-Serie):
Die Turmdrehung wird von einem Servomotor angetrieben.Kann auf zwei Seiten drehen und das Werkzeug in der kürzesten Entfernung auswählen,schneller Werkzeugwechsel Hohe Drehmomentleistung, geringer Lärm, mehr Last.
Splitterförderer (optional):
Abhängig von den Verarbeitungsmaterialien können Sie den Kettenscheibenförderer wählen.Eine einfache Wartung ist für den Maschinenkörper erforderlich.Der Bediener konnte den Chip effizient entfernen und den Maschinenkörper leicht sauber halten.
Automatische Stangeinlage (optional):
Ölbad-Zuführer
Schwingarm-Fahrband-Zuführer
Mechanischer Arm
Flexible Produktionslinie
Splitterförderer
Ölbad-Zuführer
Mechanischer Arm
Schwingarm-Fahrband-Zuführer
Hydraulische Positionshöhe, präzise, geeignet für alle Arten von langen und kurzen Werkstücken
Hydraulischer Schneidturm kann starker Schneidkraft standhalten, starke Praktikabilität
Industrieanwendungen
Werkstückproben:
F1: Wie kann ich ein Angebot erhalten?
A:Lassen Sie hier Ihre Bestellwünsche und wir werden Ihnen so schnell wie möglich antworten.
Q2: Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
A:Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F3: Was sind Ihre Garantiebedingungen?
A:Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten ab dem Konnossement der Maschine.
F4: Warum haben Sie sich für Ihre Firma entschieden?
A:Produkte aus der Entwicklung, Konstruktion, Herstellung, Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer kompletten Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.Und die meisten der CNC-Marken können als die Benutzer Bedürfnisse ausgewählt werden.
F5: Sind die Standardzubehör im Preis inbegriffen?
A:Ja, alle unsere Preise beinhalten Standardzubehör.
F6: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
A:Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F7: Wie kann ich die am besten geeigneten Maschinen auswählen?
A:Bitte nennen Sie Ihre Spezifikationen oder die Produkte Zeichnung, werden wir die am besten geeigneten Maschinen für Sie wählen.
F8: Was sind die wichtigsten Produkte Ihrer Firma?
A:Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
F9: Was sind die Zahlungsbedingungen?
A:T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
unwiderrufliche Akkreditivbrief bei Sicht
