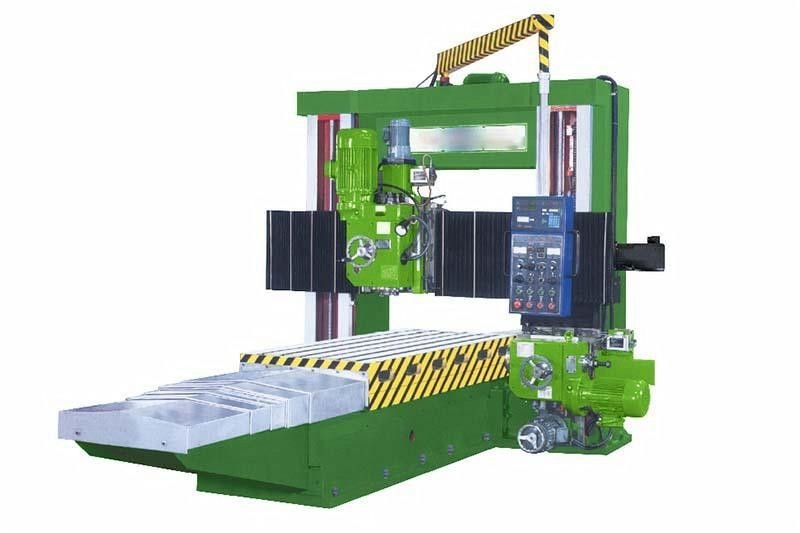

Beweglicher Strahln-Bock-Fräsmaschine 500/600 Millimeter
Einzelheiten zum Produkt
| Produkt-Name: | TX20-0 TX20-1 des beweglichen Fräsmaschine Strahlnbocks | Mittelabstand der Führungsschiene: | 500/600 Millimeter |
|---|---|---|---|
| Maximale Bearbeitungslänge: | 2000-4000/2000-6000mm | Maximale Bearbeitungsbreite: | 1000-1300/1300-1600 Millimeter |
| Maximale Bearbeitungshöhe: | 800/1000/1200 Millimeter | Länge des Arbeitstisches: | 3000-4000/3000-6000 Millimeter |
| Worktablebreite: | 800/900 1100/1300mm | Höchstgewicht des Werkstückes: | 3/4/5/6/8t |
| Worktablebewegungsgeschwindigkeit: | 30-4000 mm/min, stepless justierbares | Hauptmotorleistung: | 3.7/5.5/7.5kw |
| Hervorheben |
Beweglicher Strahln-Hobel-Fräsmaschine,600 Millimeter-Bock-Fräsmaschine,Fräsmaschine des Bock-TX20 |
||
Beschreibung des Produkts
TX20-0 TX20-1 beweglicher Strahln-Bock-Fräsmaschine für Verkauf
1. Fräsmaschine des beweglichen Strahls des Bocks der Reihe TX20 ist eine neue Generation von Präzisionsbearbeitungswerkzeugmaschinen, passend für Hochgeschwindigkeitsstahlkarbidwerkzeug auf Eisenmetall, Nichteisenmetall und Teil der nicht-metallischen Werkstoffverarbeitung des Werkstückes. Die Fläche, die Hochs und Tiefs-Oberfläche, die geneigte Oberfläche, die Seite, die Nutklasse, das Bohren, die Bohrung und andere Prozesse des kann das Mahlenprozesses abschließen.
2. Getriebemodus von Worktable: T-Art Führungsschneckengetriebe von Worktable, Antrieb durch das Wechselstrom-Servosystem, zum der stepless justierbaren Arbeitsgeschwindigkeit zu verwirklichen.
3. Strahlnblockierung: Strahl der Reihe TX20 ist mechanisch automatisch verschlossen und verwirklicht Kettensteuerung mit dem Strahlnanheben.
4. Die Zufuhr des vertikalen Fräskopfs ist stepless justierbares.
5. Umfangfräsenkopfist Prägezufuhrquantität stepless justierbares.
6. Alle Werkzeugmaschinen werden geworfen, verarbeitet, zusammengebaut von unserer Firma. Die Gießmaterialien sind Roheisen der Qualität HT250, ganz durch thermisches, Erschütterung und Sekundärzeitbehandlung, den internen Druck des Castings völlig zu beseitigen. Der Bettkörper, die Spalte und die Strahlnführungsschiene sind Superaudiolöschen gewesen.
7. Entsprechend Nutzerbedarfen können spezielle Spezifikationen mit 3 Energiefräsköpfen (eine vertikalen Fräsköpfe und zwei Umfangfräsenköpfe) besonders angefertigt werden.
Technische hauptsächlichparameter
| Technische Daten | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Mittelabstand der Führungsschiene | Millimeter | 500 | 600 | 700 | 800 |
| Maximale Bearbeitungslänge | Millimeter | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Maximale Bearbeitungsbreite | Millimeter | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Maximale Bearbeitungshöhe | Millimeter | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Worktablelänge | Millimeter | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Worktablebreite | Millimeter | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Höchstgewicht des Werkstückes | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Worktablebewegungsgeschwindigkeit | mm/min | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares |
| Hauptleistungsstärke | Kilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Spindelenergie | Kilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Maschinengewicht | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Gesamtausmasse (LxWxH) | Millimeter |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| Digitalanzeige | Optional | Optional | Optional | Optional | |
| Technische Daten | TX20-4 | TX20-5 | TX20-6 | |
| Mittelabstand der Führungsschiene | Millimeter | 900 | 1000 | 1200 |
| Maximale Bearbeitungslänge | Millimeter | 3000-4000 | 3000-4000 | 3000-4000 |
| Maximale Bearbeitungsbreite | Millimeter | 2000-2500 | 2000-2500 | 2000-2500 |
| Maximale Bearbeitungshöhe | Millimeter | 1500 | 1500 | 1500, 1800 |
| Worktablelänge | Millimeter | 3000-4000 | 3000-4000 | 3000-4000 |
| Worktablebreite | Millimeter | 1600/2200 | 1600/2200 | 1600/2200 |
| Höchstgewicht des Werkstückes | t | 8,9 | 10,11 | 10,12 |
| Worktablebewegungsgeschwindigkeit | mm/min | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares |
| Hauptleistungsstärke | Kilowatt | 13 | 15 | 18,5 |
| Spindelenergie | Kilowatt | 11 | 15 | 15 |
| Maschinengewicht | t | 29-36 | 35-43 | 41-53 |
| Gesamtausmasse (LxWxH) | Millimeter | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Digitalanzeige | Optional | Optional | Optional | |
Standardkonfigurationen
vertikaler Fräskopf 1.One
2. Ein Umfangfräsenkopf (optional zwischen links und rechtem)
Schild der Platte 3.Steel des Bettkörpers
4.Bebar, Spaltenorganart Schild
Spezielle Zubehöre
1,90 Grad Winkelfräskopf
2. Pneumatischer Werkzeugverschluß
