G45L-Schrägen-Bett horizontale CNC-Drehbank-Maschinen-Hochgeschwindigkeitsbahnstrecke
Einzelheiten zum Produkt
| Produktname: | Horizontale CNC-Drehmaschine G45L mit Schrägbett | Maximaler Drehdurchmesser über dem Bett: | Φ450mm |
|---|---|---|---|
| Maximaler Bearbeitungsdurchmesser (Scheibentyp): | Φ300mm | Maximaler Bearbeitungsdurchmesser (Wellentyp): | Φ120mm |
| Maximale Länge des bearbeiteten Werkstücks: | 300mm | Maximaler Stangendurchgangslochdurchmesser: | Ø45mm |
| Maximale Spindelgeschwindigkeit: | 6000 U / min | Leistung des Spindelmotors: | 5,5 kW |
| Hervorheben |
Liegen Sie Bett-horizontale Drehbank-Maschine schräg,Hochgeschwindigkeitsschrägen-Bett CNC-Drehbank,Cnc-Schrägen-Drehbank horizontal |
||
Beschreibung des Produkts
G45L-Hochgeschwindigkeitsstreckeminischrägenbett horizontale CNC-Drehbank
Produkt-Beschreibung des Teil-I
Die G45L CNC-Maschine kann interne und externe Kreisoberfläche, konische Oberfläche, Bogenoberfläche, Stirnfläche, eine Vielzahl automatisch abschließen von den Faden (metrischer Faden, kegliges Gewinde, Stirnflächefaden) mahlend, von Kobalt-, Erweiterungs-, langweiliger und anderer Drehenverarbeitung, passender für die Unternehmenswerkstattcharge, die Teile verarbeitet.
Technische hauptsächlichspezifikation des Teil-II
| Einzelteil | Name | Parameter |
| Verarbeitung der Strecke | Maximaler Drehendurchmesser über Bett | Φ450mm |
| Maximaler Bearbeitungsdurchmesser (scheibenartig) | Φ300mm | |
| Maximaler Bearbeitungsdurchmesser (Wellenart) | Φ120mm | |
| Maximale Länge des maschinell bearbeiteten Werkstückes | 300mm | |
| Maximale Stange durch Lochdurchmesser | Φ45mm | |
| Reise und Papierschnellvorschub | X-Achsenreise | 800mm |
| Z-Achsenreise | 330mm | |
| Sich schnell bewegende Geschwindigkeit X-/Zachse | 30m/min | |
| X-/Zachsen-Servomotoren | 1.3/1.3 KILOWATT | |

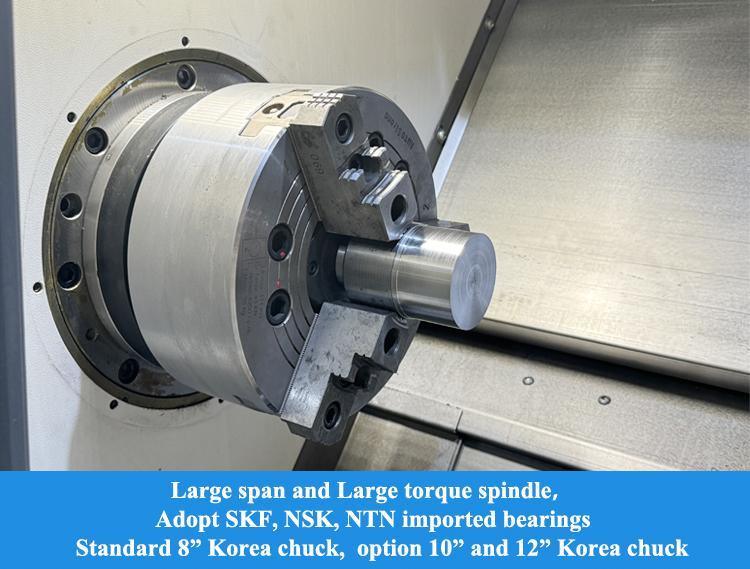

| Spindel | Spindelnase | A2-5 |
| Durchmesser der Spindelbohrung | Φ56mm | |
| Maximale Spindelgeschwindigkeit | 6000rpm | |
| Spindelleistungsstärke | 5.5kw | |
| Spezifikation des Ärmels und des Drehzylinders | 6 Zoll | |
| Genauigkeit der maschinellen Bearbeitung | X-/Zachsen-Wiederholbarkeitsgenauigkeit | ±0.003mm |
| X-/Zachse, die Genauigkeit in Position bringt | ±0.005mm | |

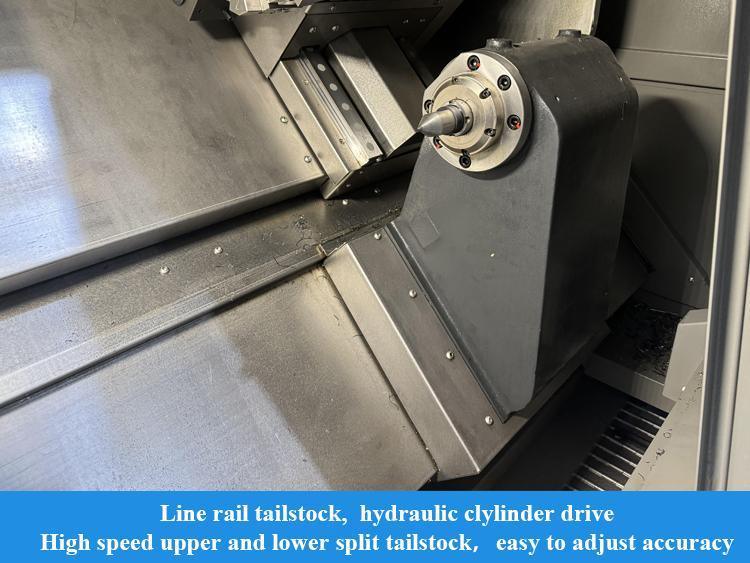

| Hydraulischer Reitstock | Reitstockärmelspezifikation | ohne |
| Reitstockärmelreise | ohne | |
| Reitstockdruckstrecke | ohne | |
| Reitstockbewegungsmodus | ohne | |

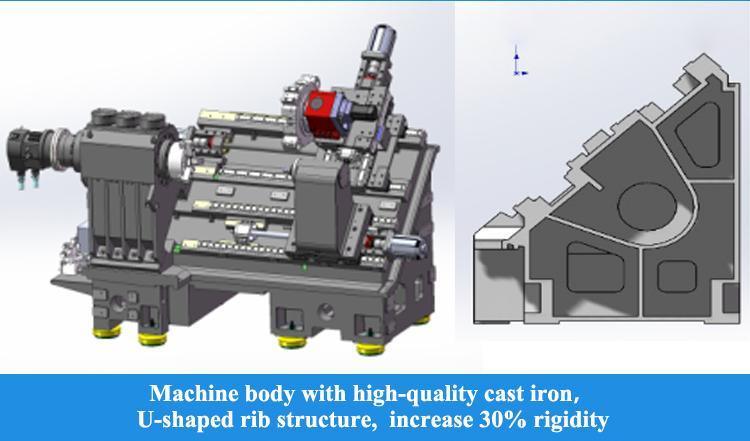

| Andere | Bettstrukturform | 45 Grad liegen Bett schräg |
| Werkzeugschaftart | □20*20 | |
| Bohrende Stangenspezifikationen | Φ25mm | |
| Drehkopf | ohne | |
| Gesamtausmasse | Length×-width× Höhe | 2065*1540*1660 |
| Gewicht | 2400kg |
Standard-Konfiguration des Teil-III
| Einzelteil | Beschreibung | Anmerkungen |

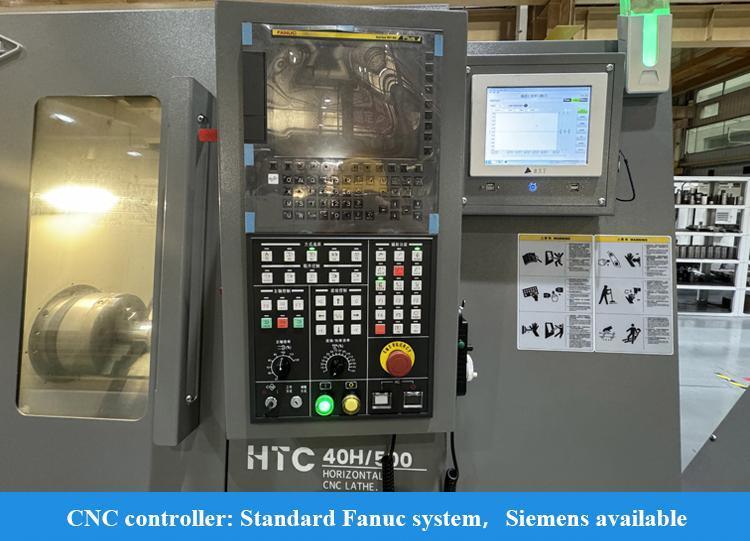

| Cnc-System | SYNTEC21TA | |
| Hauptservomotor | Inländisch | |
| X-/Zachsen-Servomotor | Japan | |
| Spindel | Taiwan-Provinz | |
| Spindellager | Japan NSK | |
| Schraubenlager | THT | |
| Linearer Führer | PMI/HIWIN | X-Achse: 25 Kugellager Z-Achse: 30 Kugellager |
| Kugelumlaufspindel | PMI/HIWIN | X-Achse: 3210 Z-Achse: 3210 |
| Drehölzylinder | Inländisch | |
| Hydraulischer Metallring | Inländisch | zwei Metallringe als Standard |
| Hydraulischer Drehkopf | Taiwan-Provinz | Ohne |
| Automatisches Schmiersystem | Inländisch | |
| Kühlsystem | Inländisch | |
| Wärmetauscher | Inländisch | |
| Warnungslampe | Inländisch | |
| Elektrisch | Inländisch | |
| Technisches Handbuch | ||
| Betriebstechnikanweisung, elektrisches Handbuch, Zulassungsbescheinigung, Ladeliste, Netzbetriebbenutzerhandbuch (elektronische Kartei) und Systemprogrammierungshandbuch (elektronische Kartei). | ||
