Metallbearbeitung Schrägbett CNC Drehmaschine T1/500 TURN Schwerlast

Metallbearbeitung Schrägbett CNC Drehmaschine T1/500 TURN Schwerlast

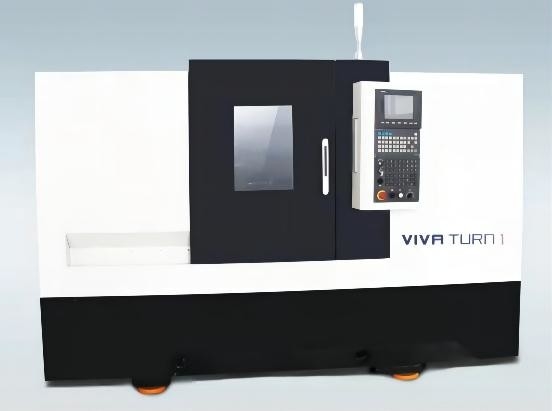

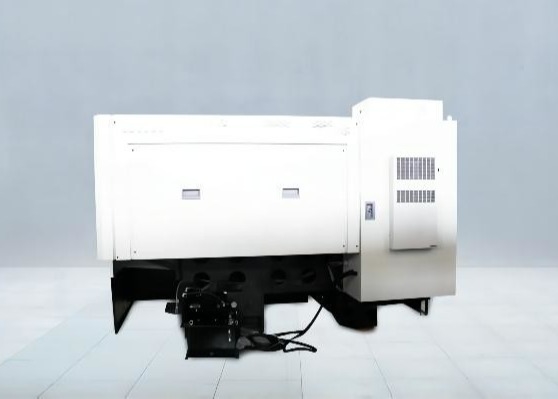

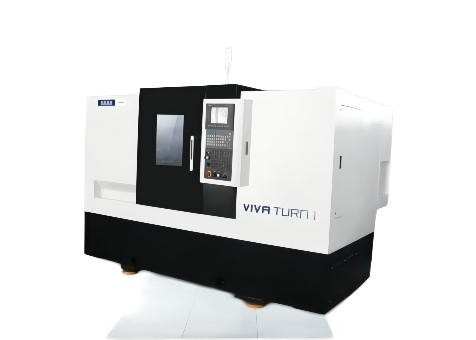

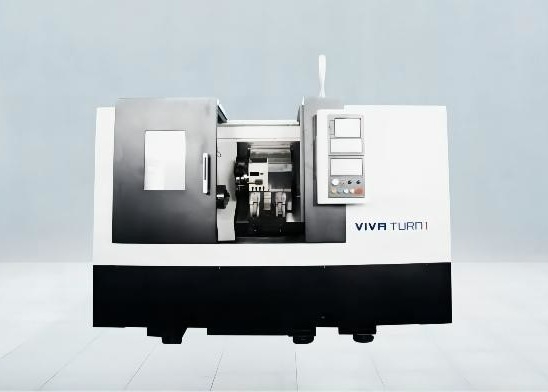

T1/500 CNC-Drehmaschine mit Schrägbett

Schwerlastschrägmaschine mit Schrägbett

Metallbearbeitungsmaschinen

Herkunftsort:

China

Markenname:

HD TECH

Zertifizierung:

ISO certification

Modellnummer:

T1/500

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Produktname:
Schrägen-Bett CNC-Drehbank
max. Schnittlänge:
500mm
Maximumschnittdurchmesser:
300 mm
Max. Swing Diameter über Dia:
280 Millimeter
Art des Spindelkopfes:
A2-6
Spindelbohrungsdurchmesser:
ø65
Spindelgeschwindigkeitsbereich:
4500 R/min
Hauptmotorleistung:
911/KW
Standard vom Drehkopf:
Horizontale 8 Werkzeugstationen
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Das Holzetui, Zinnstamm, andere seetaugliche Verpackung
Lieferzeit
30-45 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

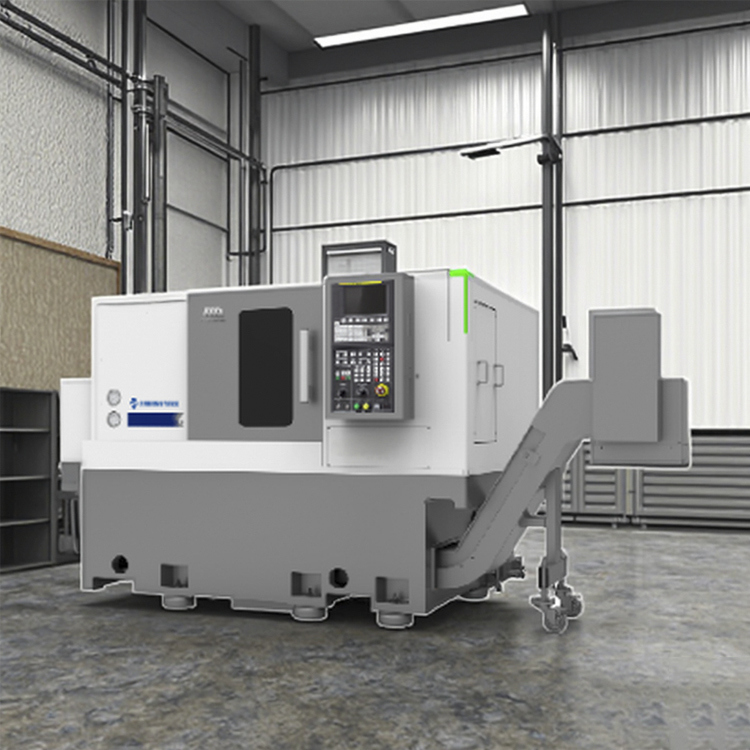

Metallbearbeitung Schrägbett CNC Drehmaschine T1/500 TURN Schwerlast 0

Beschreibung des Produkts:

SMTCL Horizontales Schrägbett CNC-Drehwerk HTC30Q CNC-Drehzentrum Präzisions-CNC-Drehwerk
Die CNC-Drehmaschinen der neuen Generation HTC-H/S werden durch professionelle Design- und Analyse-Software optimiert, montiert, verifiziert und mit fortschrittlicher Fertigungs- und Testtechnologie verbessert.Sie haben eine gute Schneidleistung und können die Verarbeitung verschiedener Drehteile erfüllen.
HTC30H(Q) CNC-Drehmaschinen nehmen eine kleine Fläche ein und eignen sich für die hochpräzise Bearbeitung verschiedener kleinere Teile, die die Bearbeitung von Automobilen, Lagern, Hardware,Medizinische und andere Industriezweige.

Eigenschaften des Produkts:

1"Hochpräzision"

◆ Hochgenaue Schraube und Führungsschiene
◆ Hochpräzise Spindellager
◆ Quantifizierung von Prozessnormen
◆ Hochpräzise Gitterliner
2,Hoch Effizienz
Anwendung modularer Systemcodes
◆ Vollständige Funktionskonfiguration, so daß
Intelligente Produktion
◆ Hocheffiziente Schützturm
◆ Hochleistungs- und schwere Schneidspinde
3,Hohe Steifigkeit
◆ Hochwertiges Gusseisenbett usw.
◆ Schlüsselguss: Nachttasche mit langer Spannweite
◆ Hochleistungsspindel mit hohem Drehmoment
◆ Werkzeugturm mit hoher Steifigkeit
Einzelheiten des Produkts:
 Spindel mit hoher Steifigkeit
Bei der Struktur der Spindel-Einheit mit großen Spannweiten verwendet man importierte doppelreiche zylindrische Walzlager und winkelförmige Kontaktkugellager zur Verbundstützung.die die Steifigkeit und das Drehmoment der Spindel erhöht und
Ausgezeichnete schwere Schneideeffekte der Spindel.

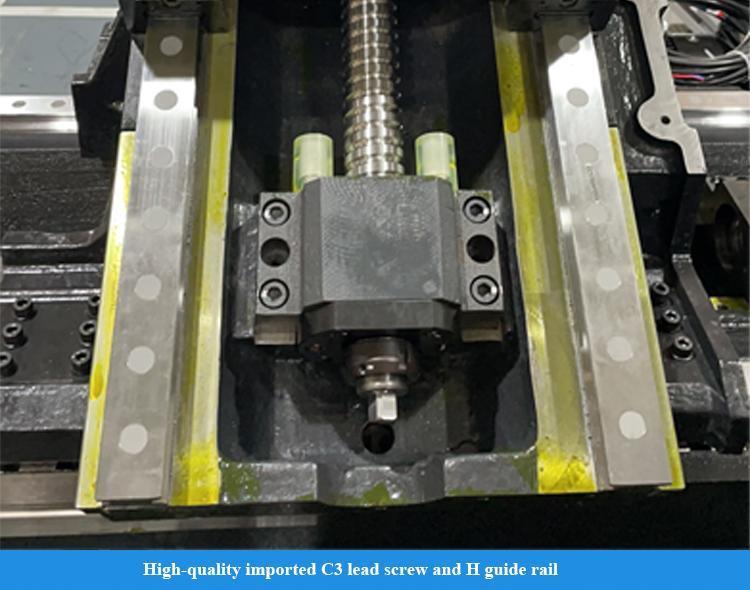

Hochpräzise Kugelschraube
Es verwendet hochwertige importierte C3-Grad-Schraube und H-Grad-Leitbahn und wird direkt von einem Servomotor angetrieben, um exzellente
Betriebsgenauigkeit.

Sattel gegen Biegen
Die Spannweite der Führungsschiene ist verhältnismäßig vergrößert, die Bewegungsstruktur ist optimiert und der Hauptkörper des Sattels ist
in einer Bogenform entworfen, um die allgemeine Steifigkeit wichtiger Bauteile zu gewährleisten.

Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und
Die X- und Z-Achsen-Lenkleiter übernehmen importierte lineare Walzleiter, um eine hohe Steifigkeit, gute dynamische Leistung und Genauigkeit zu gewährleisten,Erhöhung der Betriebsgeschwindigkeit und Verbesserung der Produktionseffizienz.

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden, die genau steuern und flexibel den Heckstock einstellen kann
Bewegungsgeschwindigkeit und Betriebsspannkraft entsprechend den Bearbeitungsbedürfnissen, wodurch sich der Schwanzstück schnell dem Werkstück nähert und ohne Aufprall festzieht,und kann Echtzeit-Feedback über die Verschärfungsposition liefern.verbessern
Es wird ein oberes und unteres geteiltes Heckstock verwendet, das eine einfache Anpassung der Genauigkeit und eine Verbesserung der Wartungseffizienz bietet.

Doppel feststehende Vorspannungsstruktur
X-Achse entwickelt eine doppelte feste Stützstruktur und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung effektiv auszugleichen
Es arbeitet mit einer speziellen Dichtungsstruktur zusammen, um den Temperaturanstieg der Schraube zu verringern.
so dass eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird

mit einer Leistung von mehr als 50 W
Optional servo-betriebener Werkzeughalter, hochpräzise C-Achsenstruktur und bidirektionale Schaltkopf realisieren hohe
- effiziente integrierte Drehung,
Fräsen und Bohren.

Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum realisieren eine effiziente Chipentfernung während der inneren Lochbearbeitung und gewährleisten die Verarbeitungsqualität

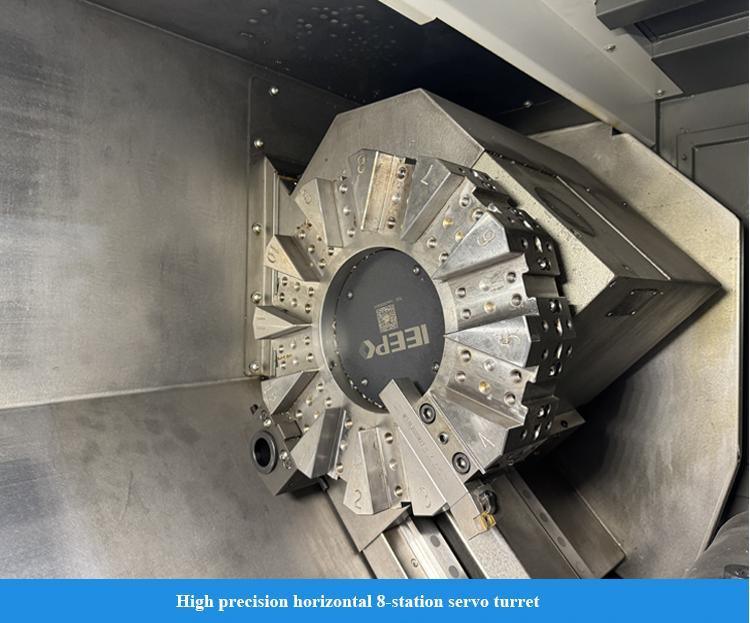

Effizienter Servowerkzeughalter
Der Servo-Werkzeughalter verfügt über eine hohe Indexgeschwindigkeit, kann kontinuierlichindiziert werden und kann das nächstgelegene Werkzeug in beide Richtungen auswählen.
Der Werkzeugturm treibt die bewegliche Zahnplatte innerhalb des Werkzeughalters durch den Reduktor, um die Indexisierung der Schneidscheibe zu realisieren.die feste Zahnplatte und die bewegliche Zahnplatte sind hydraulisch verriegeltDie innere Struktur ist einfach und die Ausfallpunkte gering.


Anwendung in der Industrie:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC latheDie Werkzeugmaschine weist Merkmale wie Wirtschaftlichkeit, Effizienz, Energieeinsparung, hohe Positionierungsgenauigkeit und einfache Wartung auf.und ist die erste Wahl für die Bearbeitung kleiner Bauteile in Industriezweigen wie Kraftfahrzeugen., Hardware und Elektronik usw.

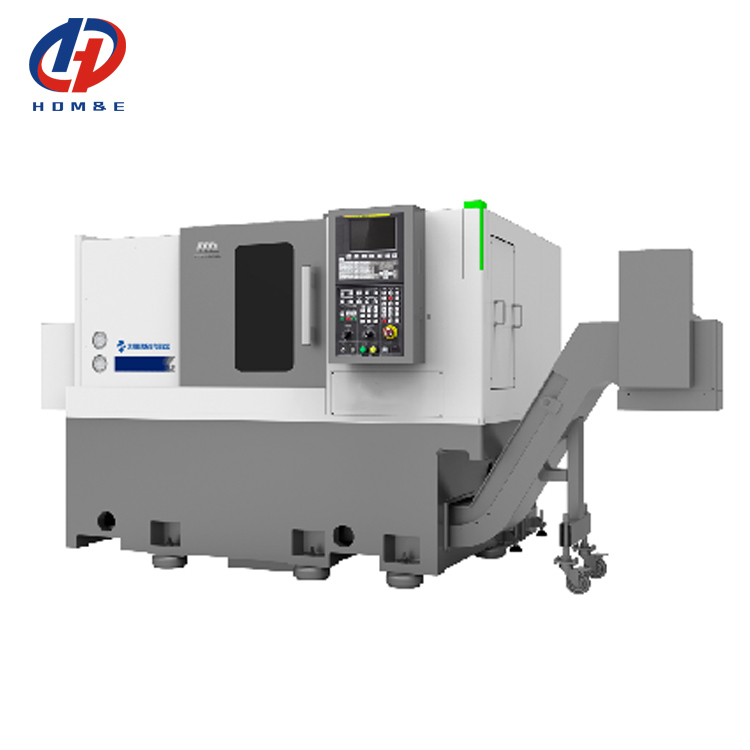

Metallbearbeitung Schrägbett CNC Drehmaschine T1/500 TURN Schwerlast 1

Produktparameter:
Artikel 1
Einheiten
HTC 16H ((Q)
HTC 30H (Q)
Max. Ich schneide.
mm
Φ160
Φ300
Maximale Schneidlänge
mm
160
500
Max, schwing die Scheibe übers Bett.
mm
Φ420
Φ420
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ160
Φ280
Spindel
Modell mit Spindelnase
-
A2 bis 5
A2 bis 6
Vorderlager Innendia.
mm
90
100
Spindel-Stäbe und Lochgröße

1:20;Φ62
1:20"Φ70
Dia. der Spindelloch Max.
mm
Φ56
Φ65
Max. Bar-Tag.
mm
Φ44
Φ50
Ein Standard-Schlagschalter.
Zoll
6"
8"
Drehzahlbereich der Spindel
r/min
6000
4500
Spindel max. Drehmoment
N.m.
72 ((1500 r/min)
180 ((576 r/min)
Nenndrehmoment der Spule
N.m.
86 ((1500r/min)
110 ((769r/min)
Hauptmotorleistung kontinuierlich/30 min.
Leistung
11/13.2
9/11
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
30
30
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
30
30
Fahrt auf der X-Achse
mm
145
160
Fahrt auf der Z-Achse
mm
205
560
Hinterhalt
Reisen der Schwanzbestände
mm
- Ich weiß.
300
Rückenstockantriebsmethode

- Ich weiß.
Sattelzüge
Rückenstock-Sleeve-Reise
mm
- Ich weiß.
100
Schwanzstock-Hülsenblatt.
mm
- Ich weiß.
Φ100
Schwanzstock-Kopf-Loch-Kopf

- Ich weiß.
MT- 5
Werkzeugturm
Werkzeugturmform

Horizontales Servo-Turm mit 8 Stationen
Horizontales Servo-Turm mit 8 Stationen
Mittelhöhe
mm
63
80
Neupositionierungsgenauigkeit der Umstellung des Werkzeughalters
- Ich weiß.
± 16
± 16
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
Andere
Abstand zwischen Spindelmitte und Boden
mm
926
936
Maschinengewicht
Weigerung
2600
3500
Gesamtstromversorgungsleistung
KVA
23
23
Gesamtmaße ((LxWxH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Standardkonfiguration:

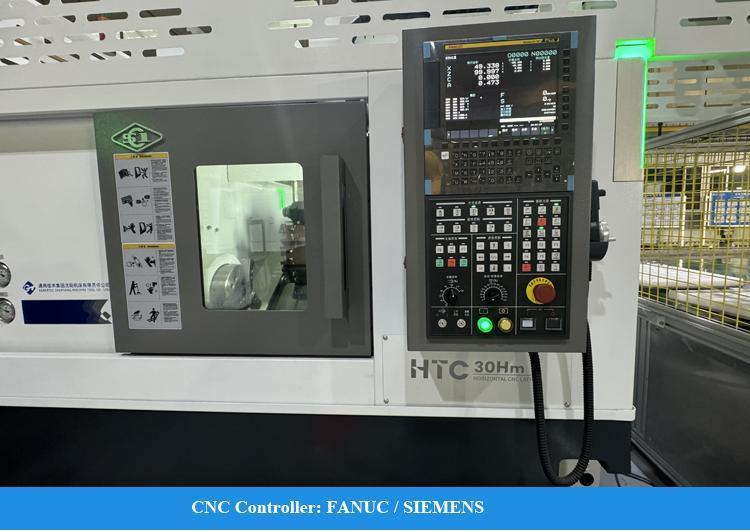

1,FANUC-0i-TF Plus (5) System (Serie H/S)
2,GSK988TA-System (Q-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,8 Stations-Servo-Werkzeugträger
Zusätzliche Konfiguration:
1,Siemens-System
2"Werkzeug-Einstellungsmessgerät"
3,12-Stations-Servo-Werkzeugträger
4,Messung des Werkstücks
5"Kraftwerkzeugwagen"
6"Ölnebel-Sammler"
7"Hintere Chipentfernungseinheit"
8,Werkzeugschadenserkennung
9Pneumatische Tür

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Metallbearbeitung Schrägbett CNC Drehmaschine T1/500 TURN Schwerlast 2
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
Metallbearbeitung Schrägbett CNC Drehmaschine T1/500 TURN Schwerlast 3

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
