Herkunftsort:
China
Zertifizierung:
ISO certification
Modellnummer:
VMC1000Q
Video
Video
Video

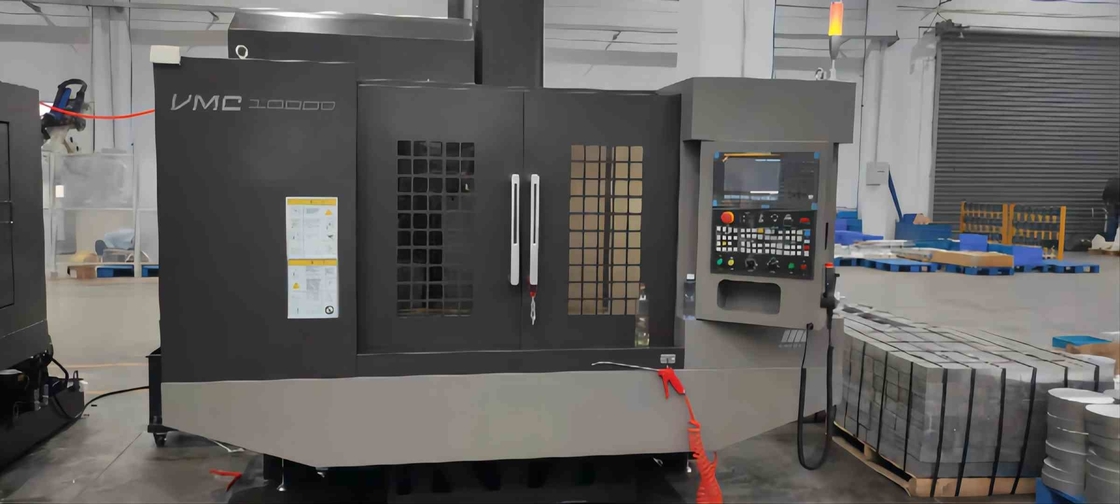

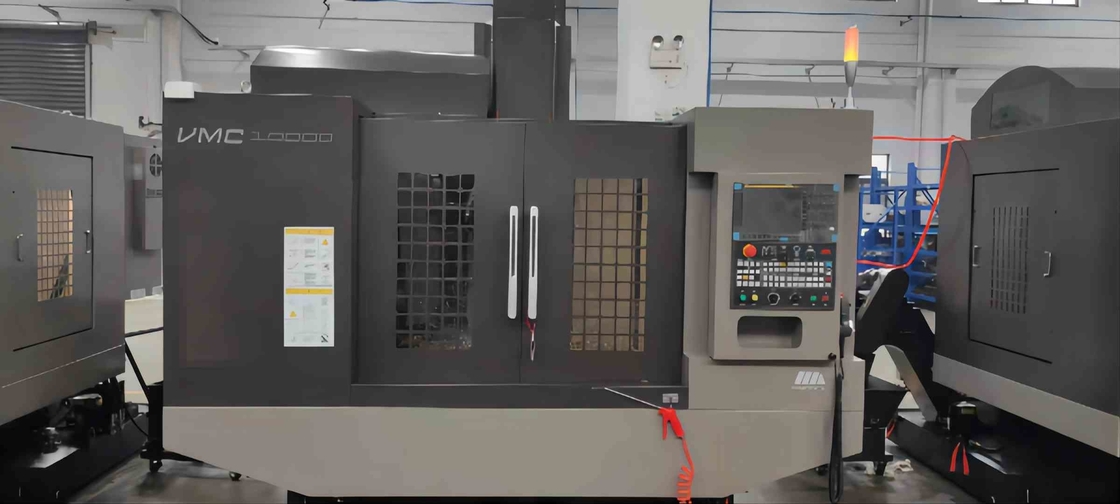

Die VMC1000Q vertikale Mitte maschineller Bearbeitung nimmt einen vertikalen Rahmenplan an und nimmt eine auf dem an Bett geregelt zu werden Fischgrätenmusterspalte. Der Spindelkasten t entlang die Spalte (z-Richtung), der Schiebesitz sich bewegt longitudinal entlang das Bett (y-Richtung) hoch- und runterrück, und die Tabelle bewegt sich entlang den Schiebesitz. Seitliche Struktur der Bewegung (X-Richtung).
Das Bett, der Worktable, der Schiebesitz, die Spalte, der Spindelkasten und andere große Teile werden ganz von den hochfesten Roheisenmaterialien gemacht, und die Form ist Harzsandtechnologie, und der Druck wird durch alternde Behandlung und Mildernbehandlung entlastet. Diese großen Teile werden durch Berufs-Software, um die Starrheit und die Stabilität der großen Teile und der ganzen Maschine zu verbessern, und die Deformation und die Erschütterung der Werkzeugmaschine effektiv zu unterdrücken optimiert und entworfen, die durch die Schnittkraft verursacht wird.
Technische hauptsächlichparameter:
| Name | Spezifikation | Einheit | |||||
| Worktable | Worktablemaße | 1150×500 | Millimeter | ||||
| Max.allowable-Last | 600 | Kilogramm | |||||
| T-Schlitzgröße | 18×5 | Millimeter | |||||
| Verarbeitung Strecke |
Max.travel der Worktable-xachse | 1000 | Millimeter | ||||
| Max.travel der Wagen-yachse | 500 | Millimeter | |||||
| Max.travel der Spindel-zachse | 540 | Millimeter | |||||
| Abstand von Spindelende zu Worktable | Maximum. | 660 | Millimeter | ||||
| Min. | 120 | Millimeter | |||||
| Abstand von Spindelmitte zu Z-Achsenführeroberfläche | 640 | Millimeter | |||||
| Spindel | Spindelkonusschaft (7:24) | BT40 | |||||
| Max.speed | 10000 | r/min | |||||
| Max.torque des Spindelmotors | 35,8 | N.m | |||||
| Spindelleistungsstärke | 7.5/11 | Kilowatt | |||||
| Getriebemodus | Synchroner Zahnriemen | ||||||
| Werkzeughaltermodell | MAS 403 BT40 | ||||||
| Anzugsbolzenmodell | MAS 403 40BT-Ⅰ | ||||||
| Ahlenmechanismus | 45-Grad-vierblumenblattzuggreifer | ||||||
| Zufuhr | schnelle Durchquerung | X-Achse | 48 | m/min | |||
| Y-Achse | 48 | ||||||
| Z-Achse | 48 | ||||||
| Dreiachsige Antriebsleistungsstärke (X/Y/Z) | 1.8/1.8/3 | Kilowatt | |||||
| Dreiachsiger Antriebsmotordrehmoment (X/Y/Z) | 2011-11-20 | Nanometer | |||||
| Vorschubgeschwindigkeit | 1-20000 | mm/min | |||||
| Werkzeugmagazin | Werkzeugmagazinform | Parallelgreifer | |||||
| Werkzeugquantität | 24 | PC | |||||
| Werkzeugänderungszeit | 2,5 | s | |||||
| Max. Durchmesser des Werkzeugs | Voll | φ80 | Millimeter | ||||
| Angrenzend | φ125 | Millimeter | |||||
| Werkzeugänderungsart | Wählen Sie durch kürzesten Weg von bidirektionalem | ||||||
| Max. Länge des Werkzeugs | 300 | Millimeter | |||||
| Max. Gewicht des Werkzeugs | 7 | Kilogramm | |||||
| Positionierung von Genauigkeit | JISB6336-4: 2000 | GB/T18400.4-2010 | |||||
| X-Achse | 0,008 | 0,008 | Millimeter | ||||
| Y-Achse | 0,006 | 0,006 | Millimeter | ||||
| Z-Achse | 0,006 | 0,006 | Millimeter | ||||
| Wiederholbarkeitsgenauigkeit | X-Achse | 0,005 | 0,005 | Millimeter | |||
| Y-Achse | 0,004 | 0,004 | Millimeter | ||||
| Z-Achse | 0,004 | 0,004 | Millimeter | ||||
| Gesamtausmasse (LxWxH) | 2700×2560×2700 | Millimeter | |||||
| Maschinengewicht | 4800 | Kilogramm | |||||
| Generalvollmachtkapazität | 18 | KVA | |||||
Standardkonfiguration:
ART (5) System FANUC OI-MF
Spindelgeschwindigkeit 10000rpm
Selbst-Fütterungsschmiersystem der Zentralisierung
Verjüngung der Spindel: 7/24 BT40
Scheibenartiges Werkzeugmagazin ATC 24
Lineare Führungsschiene auf dreiachsiger, THK /HIWIN Führungsschiene und Leitspindel
Splitterung des flüssigen Systems
Kühl-Hitzeaustauscher
Arbeitslampe
Flüssiges System des Kühlmittels
10,4“ Schirm
Luftgewehr
Drei-Farbwarnungslampe
Handrad
Chiplaufkatze
Volle Schutzabdeckung (ohne Oberseite)
Grundlagenauflagen und justierbare Bolzen
Wichtige Anmerkung:
1. Vor der Einrichtung bestätigen Sie bitte Ihre lokale Spannung mit unserem Verkaufspersonal.
2. Bitte sagen Sie uns, dass Ihre Anforderung der Maschine oder Sie die zeichnenden Produkte auch schicken kann uns, unser Ingenieur kann helfen, das beste Modell für Sie zu wählen.
Strukturvorteile:
Einfache Struktur und ausgezeichnete Leistung
Eine Leitspindel: vor-gezeichnet
Die dreiachsige Leitspindel nimmt die Installationsmethode von örtlich festgelegten zwei Enden an, und mit Kugelumlaufspindel der hohen Präzision des großen Durchmessers 40, können die beste Geschwindigkeitsantwort und die Positionierungsgenauigkeit durch vor-ausdehnende Behandlung erhalten werden.
B-Führungsschiene: Rolle
Lineare Führungsschiene der Rolle wird vorgewählt, damit drei Äxte Tragfähigkeit erhöhen und die Gesamtstarrheit und die Zuverlässigkeit der Werkzeugmaschine erhöhen. Linearer Führer hat kleine Erschütterung an der hohen Geschwindigkeit und an der niedrigen Geschwindigkeit nicht an kriechen, Genauigkeit der maschinellen Bearbeitung sicherzustellen.
C-Spindel: 10000 U/MIN
Hochgeschwindigkeitsspindel mit 10000 U/min, importierte spezielle Lager P4, mit hoher Präzision tragend, hohe Starrheit; Die Hauptwelle hat den Korrekturtest der dynamischen Balance geführt, bevor sie die Fabrik verließ.
D-Spindelkasten: hohe Starrheit
Hoher Starrheitsstrukturspindel-Kastenentwurf, verbessern den Schnittwiderstand der Werkzeugmaschine und die Erschütterung der Spindel effektiv zu verringern, um die Genauigkeit der maschinellen Bearbeitung und das Oberflächenende der Teile sicherzustellen.
E-Säule: Fischgrätenmusterart
Klassische „menschliche“ Art Struktur, festes und stabiles, die Verarbeitungsstabilität und die lastentragende Kapazität an der Hochgeschwindigkeitsverschiebung effektiv beibehalten.
F-Bett: große Neigung
Großes Neigung Winkelbett, den Abbau des Rückstands effektiv fördern. Der Innenraum des Betts annimmt kastenähnlichen Strukturentwurf, den stark und zuverlässig ist und effektiv verbessert die Starrheit und die Stabilität des Produktes.
FAQ
Q1.How, zum meiner Untersuchung zu senden?
Sie können mit uns durch E-Mail, Telefonanruf, Mitteilung (was APP ist, plaudern wir, Skype) in Verbindung treten.
Q2., wie lang kann ich Feedback nach Untersuchung erhalten?
Wir antworten Ihnen innerhalb 3 Stunden am Arbeitstag.
Q3.Delivery-Zeit
Maschinenauftrag nimmt, 30-45 Tage nachdem Ablagerungszahlung empfing. Bitte Untersuchungsverkäufe.
Q4.What ist das Paket? Ist es für Versand passend?
Maschine wird durch Standardexportholzetui verpackt. Sie ist für Überseetransport sehr viel stark.
Q5.Payment-Ausdruck
30% T/T als Anzahlung, Balance 70% durch T/T vor Lieferung. Wenn andere Zahlungsbedingungen, wir die Details besprechen können. Willkommen zu den Untersuchungsverkäufen.
Q6., wie lang ist die Garantie für Maschinen?
Maschinengarantie ist, 12 Monate nachdem Waren empfangen. in der Garantiezeit können wir neue freie Teile für das Ändern zur Verfügung stellen.
