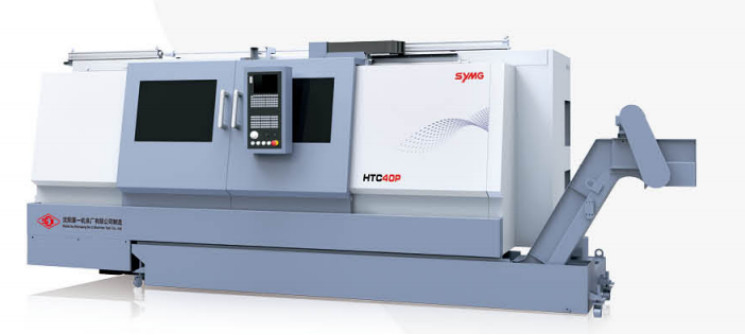

HTC40PM horizontale Drehenmitte 3500rpm CNC mit c-Achsen-Leben-Drehkopf
I.Machine kennzeichnet
hohe Spindel der Starrheit 1.Overall
Erhöhen Sie das Spindeldrehmoment und -prozeß, die Spezifikationen tragen, um mehr Energie und Starrheit zur Verfügung zu stellen.
Standard-A2-8 Spindel, optionale Spindel A2-11.
Bett der Schräge 2.Overall
HTC40P nimmt einen Bett optimierten Entwurf der Rippe 45°overall an, der die Kraft stabiler während des Ausschnitts macht. Das Bettmaterial wird Roheisen vom mit hoher Dichte, mit hochfester und guter Stoßdämpfung gemacht.
Laufschienen 3.Hardened
Verhärtete Gleitführung, die Schiene, die Breite der Führungsschiene angenommen wird, erreicht 110mm, die Spanne der Führungsschiene erreicht 380mm und holt höhere Genauigkeit der maschinellen Bearbeitung und höhere Starrheit.
Reitstock 4.Rail
HTC40P-Reitstock wird mit integrierter Gleitführungsschiene, teleskopischer Ärmel, manuelle Blockierung, gute Starrheit ausgerüstet.
II. technische hauptsächlichspezifikationen
| Einzelteil | Einheit | HTC40PM/1000 | |
| Maximaler Durchmesser der Spitzenhöhe | Millimeter | 600 | |
| Maximale Schneidlänge | Millimeter | 990 | |
| Maximaler Drehendurchmesser | Millimeter | 400 | |
| Standarddrehendurchmesser | Millimeter | 300 | |
| Maximaler Drehendurchmesser auf dem Dia | Millimeter | 400 | |
| Führungsschienenart | Verhärtete Laufschienen | ||
| Spindelnase | A2-8 | ||
| Spindelbohrungsdurchmesser | Millimeter | 80 | |
| Spindel-Kasten | Spindeldrehzahlbereich | r/min | 50~3500 |
| Maximum-Abtriebsdrehmoment | N.M | 302 | |
| Spindelgeschwindigkeits-Reihe | stufenlos regelbar | ||
| Hauptmotor 30 Minuten/bewertet | Kilowatt | 18.5/15 | |
| Klemme | Chuck Diameter | Millimeter | 10" manuelle Klemme |
| X-AchsenFahrgeschwindigkeit | m/min | 15 | |
| Z-AchsenFahrgeschwindigkeit | m/min | 15 | |
| X-Achsenreise | Millimeter | 200 | |
| Z-Achsenreise | Millimeter | 1000 | |
| Gesamtreitstockanschlag | Millimeter | 800mm | |
| Reitstockärmel srtoke | Millimeter | 100 | |
| Reitstockspindelkonus | Morse | 4# | |
| Drehkopf | Drehkopf des angetriebenen Werkzeugs mit 12 Werkzeugstationen | ||
| Werkzeuggröße | Externer Drehenwerkzeugschaft | Millimeter | 25×25 |
| Bohrenwerkzeugschaft | Millimeter | Ф40/Ф32/Ф25/Ф20 | |
| Max. Last | Scheibenwerkstück | Kilogramm | 200 (einschließlich Klemme und andere Teile) |
| Wellenwerkstück | Kilogramm | 500 (einschließlich Klemme und andere Teile) | |
| Kontrollsystem | Plus Fanuc oi-TF | ||
| Spindelhauptmotor | Fanuc βiIP30/6000 SP | ||
| Maschinengewicht | Kilogramm | 5500 | |
| Maschinengesamtgröße | Millimeter | 4100×2050×1960 | |
III.Main-Genauigkeit
Die Genauigkeit der Maschine führt das GB/T16462-2007 „der horizontalen Prüfungs“ Standard Drehbank-Genauigkeit CNC ein.
| Einzelteil | Der nationale Standard | HTC40PM/1000 | |
| Die Genauigkeit der maschinellen Bearbeitung | IT6 | IT6 | |
| Bearbeitungswerkstückrundung | 0.003mm | 0.0025mm/Ф75 | |
| Durchmesserübereinstimmung des Bearbeitungswerkstückes | 0.016mm/300mm | 0.010mm/150mm | |
| Flachheit des maschinell bearbeiteten Werkstückes | 0.025mm/Ф300mm | 0.010mm/Ф200mm | |
| Oberflächenrauigkeit des maschinell bearbeiteten Werkstückes | Ra1.6μm | Ra1.25μm | |
| Positions-Genauigkeit | X-Achse | 0.016mm | 0.010mm |
| Z-Achse | 0.025mm | 0.015mm | |
| C-Achse | 40" | ||
| Wiederholbarkeit, die Genauigkeit in Position bringt | X-Achse | 0.007mm | 0.005mm |
| Z-Achse | 0.01mm | 0.007mm | |
| C-Achse | 25" | ||
