Horizontaler Standarddoppelt-Spalten-Hobel der fräsmaschine-51000N BXM20-3 BXM20-4
Einzelheiten zum Produkt
| Produkt-Name: | BXM20-3 BXM20-4 doppelte Standardspalten-Hobel-Prägemaschine | Der Mittelabstand der Maschinenbettführungsschiene: | 800/900 Millimeter |
|---|---|---|---|
| Breite der Strahlnführungsschiene: | 500/600 Millimeter | Maximale Länge des Arbeitens: | 3000/4000/6000/8000/10000/12000/14000/16000 Millimeter |
| Maximale Breite des Arbeitens: | 1600/1800/2000/2200 Millimeter | Maximale Höhe des Arbeitens: | 1200/1500 Millimeter |
| Breite von Worktable: | 1400/1600/1800 Millimeter | Höchstgewicht des Arbeitens: | 14-29/16-31t |
| Ziehen der Kraft des Worktablegestells: | 51000/88000N | Bewegende Geschwindigkeit von Worktable: | 30-40000 ununterbrochen variabler Drehzahlbereich (mm/min) |
| Horizontale Zuführung des vertikalen Planerkopfes (pro Reise): | 0.2-25, ununterbrochen variabler Drehzahlbereich (mm/pt) | Vertikale Zuführung des vertikalen flacheren Kopfes (pro Reise): | variabler Drehzahlbereich 0.2-20-continuously (mm/pt) |
| Hervorheben |
Standardfräsmaschine BXM20-3,Standardfräsmaschine 51000N,Horizontale Fräsmaschine BXM20-4 |
||
Beschreibung des Produkts

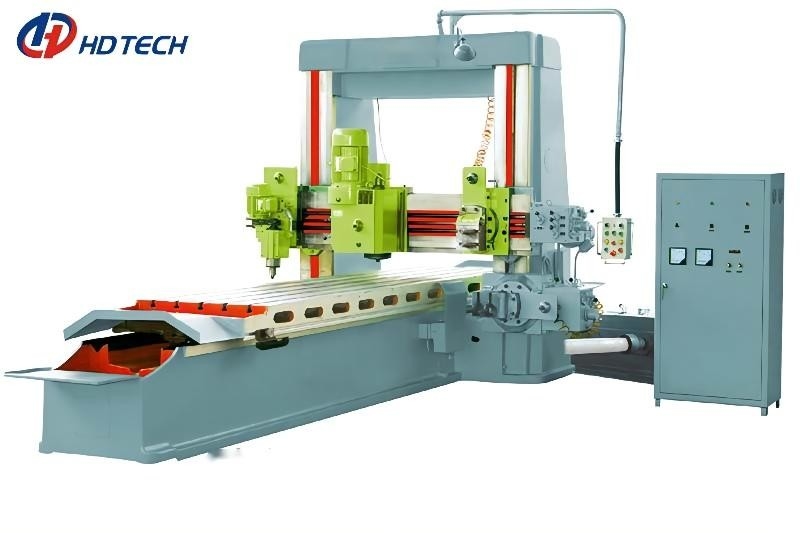

BXM20-3 BXM20-4 doppelte Standardspalten-Hobel-Prägemaschine
Maschinen-Einleitung
Worktable 1.The transmisson: Worktablegestell 50 Grad, schraubenartiger Zahn, schraubenartige Wellenleistungsaufnahme. Das Hauptgetriebe ist 2 Geschwindigkeit des Gangs 4, die Geschwindigkeit des Worktable ist ununterbrochen variabel.
Blockierung 2.Beam: anhebende Verriegelungen des Strahls mit seiner Blockierung, mechanische automatische Blockierung.
Zufuhr 3.The des vertikalen Hobelkopfes und des flacheren Seitenkopfes ist ununterbrochen variabel.
4.The casted grundlegende Teile der Werkzeugmaschinen werden alle, im Haus verarbeitet und zusammengebaut. Das Gießmaterial ist hohe Qualität Roheisen HT250, das klar den werfenden Druck gänzlich durch Vergütungsprozeß und Vibrationsprozeß entfernt hat. Alle Führungsschienen des Betts und der Spalte und des Strahls sind Überschallfrequenz löschten gewesen.
5.Accessories konnte entsprechend dem Antrag von Kunden ausgerüstet werden; die Maschinenkonfiguration kann besonders angefertigt werden.
Technische hauptsächlichparameter
| Maschinenmodell | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| Der Mittelabstand der Maschinenbettführungsschiene | Millimeter | 600 | 700 | 800 | 900 |
| Breite ot strahlen Führungsschiene | Millimeter | 420 | 500 | 500 | 600 |
| Maximale Länge des Arbeitens | Millimeter | 3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 14000,16000 |
| Maximale Breite des Arbeitens | Millimeter | 1300, 1600 | 1600, 1800,2000 | 1600, 1800, 2000 | 2000, 2200 |
| Maximale Höhe des Arbeitens | Millimeter | 1200, 1500 | 1200, 1500 | 1200, 1500 | 1500 |
| Breite von Worktable | Millimeter | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800 |
| Höchstgewicht des Arbeitens | t | 10-18 | 12-27 | 14-29 | 16-31 |
| schwanken Sie gemäß der unterschiedlichen Spezifikation und des Modells | |||||
| Ziehen der Kraft des Worktablegestells | N | 40000 | 51000 | 51000 | 88000 |
| Maximale Größe der Werkzeugstange | Millimeter | 40x40 | 50x50 | 50x50 | 60x60 |
| Bewegende Geschwindigkeit von Worktable | mm/min | 30-40000 ununterbrochen variabler Drehzahlbereich | |||
| Horizontale Zuführung des vertikalen Planerkopfes (pro Reise) |
(mm/pt) | 0.2-25 ununterbrochen variabler Drehzahlbereich | |||
| Vertikale Zuführung des vertikalen flacheren Kopfes (pro Reise) |
(mm/pt) | 0.2-20 ununterbrochen variabler Drehzahlbereich | |||
| Seitenplaner-Hauptzufuhr (pro Reise) | (mm/pt) | 0.2-6 ununterbrochen variabler Drehzahlbereich | |||
| Standardkonfiguration | Ein vertikaler Hobelkopf, ein vertikaler Fräskopf, zwei Seitenhobelköpfe und ein vertikaler reibender Kopf. (Die accessoriescan schwanken gemäß des Antrags) | ||||
| Erhöhung von Geschwindigkeit des Strahls | mm/min | 300 | |||
| Energie oder Hauptmotor | Kilowatt | 15,22,30, 37,45,55 Ausrüsten mit unterschiedlicher Leistungsstärke entsprechend der unterschiedlichen Spezifikation und der Art |
|||
| Gesamtausmasse (L*W*H) | (L) Millimeter | 7400 | 7500 | 7500 | 7500 |
| (W) Millimeter | 3000 | 3300 | 3400 | 4400 | |
| (H) Millimeter | 3000 | 3100 | 3100 | 3500 | |
Produkt-Highlights
BXM20-3 BXM20-4 doppelte Standardspalten-Hobel-Prägemaschine Maschinen-Einleitung Worktable 1.The transmisson: Worktablegestell 50 Grad, schraubenartiger Zahn, schraubenartige Wellenleistungsaufnahme. Das Hauptgetriebe ist 2 Geschwindigkeit des Gangs 4, die Geschwindigkeit des Worktable ist ...
