Herkunftsort:
China
Markenname:
HD M&E
Zertifizierung:
ISO certification
Modellnummer:
TXK20-4 TXK20-5

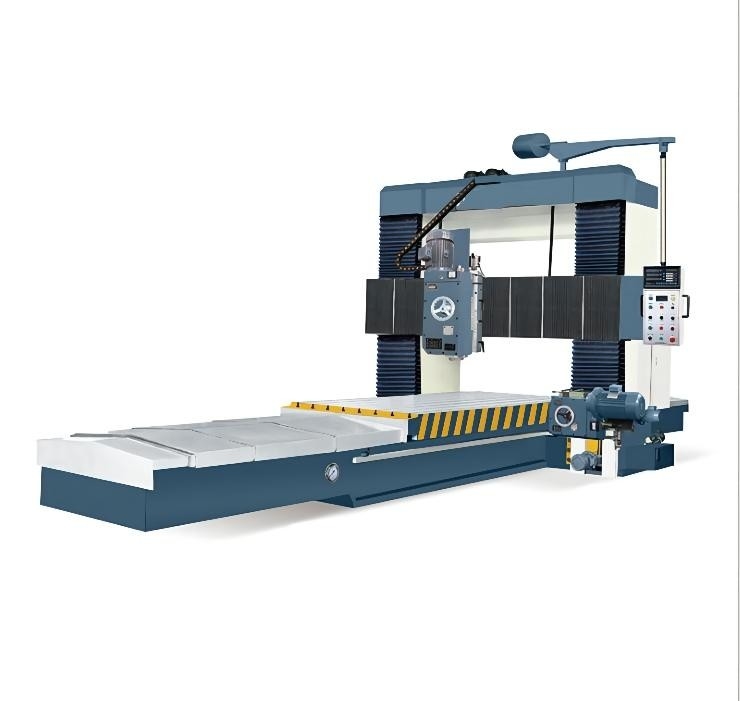

Fräsmaschine des Hochleistungs-Reihe TXK20 großen beweglichen Strahlnbocks CNC
1. Fräsmaschine des beweglichen Strahls Reihe TXK20 CNC-Bocks ist eine neue Generation von Bearbeitungswerkzeugmaschinen Präzision CNC, passend für Hochgeschwindigkeitsstahlkarbidwerkzeug auf Eisenmetall, Nichteisenmetall und Teil der nicht-metallischen Werkstoffverarbeitung des Werkstückes. Die Fläche, die Hochs und Tiefs-Oberfläche, die geneigte Oberfläche, die Seite, die Nutklasse, das Bohren, die Bohrung und andere Prozesse des kann das Mahlenprozesses abschließen.
2. Getriebemodus von Worktable: Werktischkugelumlaufspindel-Antrieb, gefahren durch Wechselstrom-Servosystem, um stepless Anpassung der Arbeitsgeschwindigkeit und der Positionierung zu erzielen, und die Positionierung von Genauigkeit zu wiederholen
3. Alle Werkzeugmaschinen werden geworfen, verarbeitet, zusammengebaut von unserer Firma. Die Gießmaterialien sind Roheisen der Qualität HT250, ganz durch thermisches, Erschütterung und Sekundärzeitbehandlung, den internen Druck des Castings völlig zu beseitigen. Der Bettkörper, die Spalte und die Strahlnführungsschiene sind Superaudiolöschen gewesen.
Technische hauptsächlichparameter
| Technische Daten | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| Mittelabstand der Führungsschiene | Millimeter | 500 | 600 | 700 | 800 |
| Maximale Bearbeitungslänge | Millimeter | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Maximale Bearbeitungsbreite | Millimeter | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Maximale Bearbeitungshöhe | Millimeter | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Worktablelänge | Millimeter | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Worktablebreite | Millimeter | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Höchstgewicht des Werkstückes | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Worktablebewegungsgeschwindigkeit | mm/min | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares |
| Hauptleistungsstärke | Kilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Spindelenergie | Kilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Maschinengewicht | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Cnc-System |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Digitalanzeige | Optional | Optional | Optional | Optional | |
| Technische Daten | TXK20-4 | TXK20-5 | TXK20-6 | |
| Mittelabstand der Führungsschiene | Millimeter | 900 | 1000 | 1200 |
| Maximale Bearbeitungslänge | Millimeter | 3000-4000 | 3000-4000 | 3000-4000 |
| Maximale Bearbeitungsbreite | Millimeter | 2000-2500 | 2000-2500 | 2000-2500 |
| Maximale Bearbeitungshöhe | Millimeter | 1500 | 1500 | 1500, 1800 |
| Worktablelänge | Millimeter | 3000-4000 | 3000-4000 | 3000-4000 |
| Worktablebreite | Millimeter | 1600/2200 | 1600/2200 | 1600/2200 |
| Höchstgewicht des Werkstückes | t | 8,9 | 10,11 | 10,12 |
| Worktablebewegungsgeschwindigkeit | mm/min | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares |
| Hauptleistungsstärke | Kilowatt | 13 | 15 | 18,5 |
| Spindelenergie | Kilowatt | 11 | 15 | 15 |
| Maschinengewicht | t | 29-36 | 35-43 | 41-53 |
| Cnc-System | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Digitalanzeige | Optional | Optional | Optional | |
Standardkonfigurationen
vertikaler Fräskopf 1.One (dreiachsiger CNC)
2. Ein Umfangfräsenkopf (optional zwischen links und rechtem)
Schild der Platte 3.Steel des Bettkörpers
4.Bebar, Spaltenorganart Schild
Spezielle Zubehöre
1,90 Grad Winkelfräskopf
2. Pneumatischer Werkzeugverschluß
Pulsierungseinstellungshandrad des werkzeugs 3.Microelectronic
