SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine

SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine

CNC-Drehmaschine mit hoher Steifigkeit

CNC-Drehmaschine mit hoher Präzision

45°-Bett Horizontale CNC-Drehmaschine

Herkunftsort:

China

Markenname:

SYMG

Zertifizierung:

ISO certification

Modellnummer:

HTC63n Series45°Bed

Kontakt mit uns
Bitte um ein Angebot
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine
Einzelheiten zum Produkt
Product name:
HTC50Q/H
Maximum cutting diameter：:
500/550 mm
Maximun cutting length：:
500/1000/1500/2000/2500mm
Maximum diameter of swing over bed：:
∅650
Maximum turning diameter on the slide：:
∅500
Spindle hole diameter：:
90 mm
Maximum diameter of through bar ：:
80/104 mm
Spindle speed range ：:
50-3500r/min
Standard chuck diameter：:
10"
Standard tool turret type：:
12 stations horizontal tool turret
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Das Holzetui, Zinnstamm, andere seetaugliche Verpackung
Lieferzeit
30-45 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
45 Sätze pro Monat
VERWANDTE PRODUKTE
Ein guter Preis. SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe Online Video

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe

Beste Preis erhalten
Ein guter Preis. SMTCL CNC Drehmaschine Fräsmaschine Combo T5.2-500Q Schwing Durchmesser 560mm Fanuc Schrägbett CNC Drehmaschine Online Video

SMTCL CNC Drehmaschine Fräsmaschine Combo T5.2-500Q Schwing Durchmesser 560mm Fanuc Schrägbett CNC Drehmaschine

Beste Preis erhalten
Ein guter Preis. SMTCL CNC Drehmaschine Kleinstbauteile Verarbeitung T5.1-500Q Präzisionsmetall CNC Schrägbettschleife Online Video

SMTCL CNC Drehmaschine Kleinstbauteile Verarbeitung T5.1-500Q Präzisionsmetall CNC Schrägbettschleife

Beste Preis erhalten
Ein guter Preis. SMTCL CNC Drehmaschine T5.2-1000Q Dreh- und Fräsmaschine Y-Achsen-Typ Drehzentrum Metall Schrägbett CNC Drehmaschine Online Video

SMTCL CNC Drehmaschine T5.2-1000Q Dreh- und Fräsmaschine Y-Achsen-Typ Drehzentrum Metall Schrägbett CNC Drehmaschine

Beste Preis erhalten
Kontakt mit uns
+8613916455787
sales@huidijd.com
86-021-61195255
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 0

Beschreibung des Produkts
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine
Bei der neuen Generation der CNC-Drehmaschine HTC-Q/H/S werden Analyse und Optimierung durch professionelles Design und Software durchgeführt.und die Montage und Verifizierung werden mit fortschrittlicher Fertigungs- und Prüftechnologie durchgeführt.
HTC50Q/H/SRollbahn- und Festbahnstrukturen können unterschiedliche Arbeitsbedingungen erfüllen und eignen sich für die Bedürfnisse von Automobilen, Maschinenbau und anderen Industriezweigen.
Produktmerkmale
1"Hochpräzision"
◆ Hochgenaue Schraube und Führungsschiene
◆ Hochpräzise Spindellager
◆ Quantifizierung von Prozessnormen
◆ Hochpräzise Gitterliner
2,Hoch Effizienz
Anwendung modularer Systemcodes
◆ Vollständige Funktionskonfiguration, so daß
Intelligente Produktion
◆ Hocheffiziente Schützturm
◆ Hochleistungs- und schwere Schneidspinde
3,Hohe Steifigkeit
◆ Hochwertiges Gusseisenbett usw.
◆ Schlüsselguss: Nachttasche mit langer Spannweite
◆ Hochleistungsspindel mit hohem Drehmoment
◆ Werkzeugturm mit hoher Steifigkeit
Einzelheiten zum Produkt
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 1

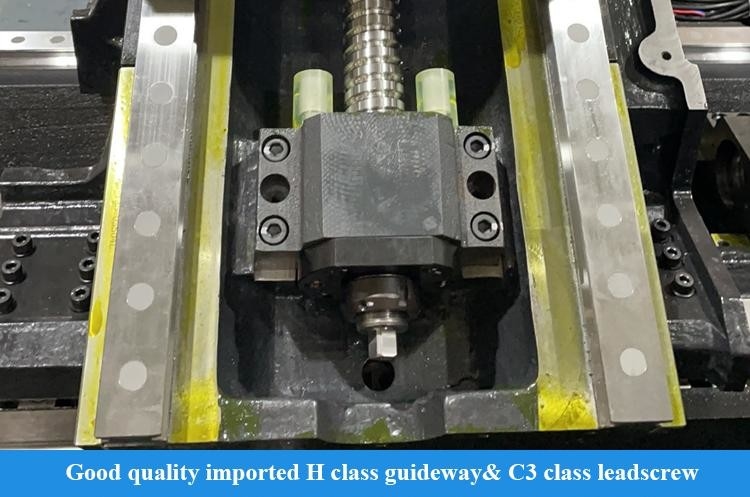

Schrauben und Führungsschienen mit hoher Präzision

Es verwendet hochwertige importierte Schrauben der Klasse C3 und Führungsschienen der Klasse H und wird direkt von Servomotoren angetrieben, um eine ausgezeichnete Betriebsgenauigkeit zu erzielen
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 2

mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Es verwendet hochwertige importierte zylindrische Rollenlager der Klasse P4 und arbeitet mit einer hochpräzisen Spindel zusammen, um eine hervorragende Drehgenauigkeit zu erzielen.
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 3

Hochgeschwindigkeits-Zweiachse

Die beiden Achsen verwenden importierte Schrauben und verwenden Vordehnungstechnologie, um einen schnellen und stabilen Betrieb der Werkzeugmaschine zu gewährleisten
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 4
Vollständige Funktionskonfiguration, die
Intelligente Produktion
Verschiedene Modulkonfigurationen wie Steady-Rest, Subspindle, Servo-Tailstock und Y-Achse können
Sie kann eine mehrsequenzartige Bearbeitung von Werkstücken realisieren und kann auch mit Werkstückmessung, Werkzeug
Ein weiterer wichtiger Aspekt ist die Verbesserung der Qualität und der Qualität der Produkte.

SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 5

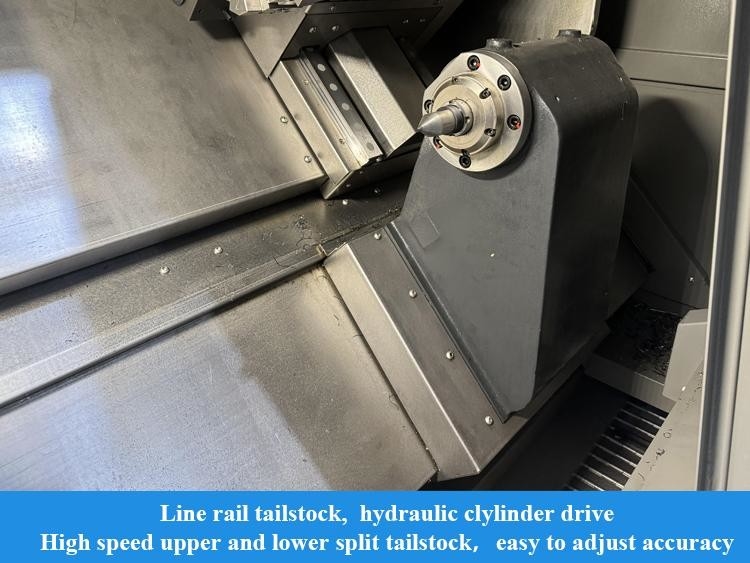

Kleine Spindel-Schwanzstange
Es ist mit einer kleinen Spindelstruktur Tailstock, und intern installiert spitzen Rollen ausgestattet
Lagern und Winkelkontaktkugellager zur Verbesserung der Schneidfestigkeit des Rückenstückesund gewährleisten die Schneidewirkung von langsachsigen Teilen.
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 6
Hochsteifkeitsbett
Das Bett ist ein 45° geneigtes Bett mit einer optimierten und verstärkten Rippenstruktur im Inneren.die die dynamische Steifigkeit wirksam verbessertDas Gelenk zwischen Bett und Kopf wird durch eine Doppelstoppfläche geschraubt und gemahlen, wodurch die Schneidfestigkeit der gesamten Maschine weiter verbessert wird.

SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 7

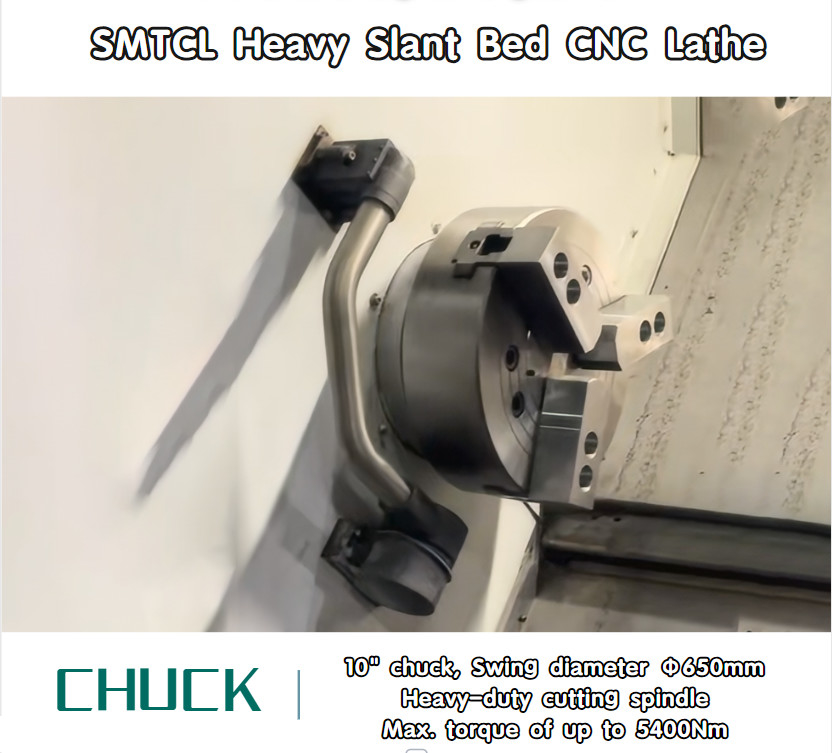

Schnittspindel mit hoher Leistung Der Hochleistungsmotor ist mit einer schweren Schneidspindel mit einem maximalen Drehmoment verbunden
mit einer Schnitttiefe von bis zu 5400 Nm und einer Schneidtiefe von mehr als 10 mm auf einer Seite, die die Schneidfähigkeit verbessertEffizienz.



Anwendung in der Industrie

SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 8

Produktparameter
Artikel 2
Einheiten
Htc 50H
Htc 50H
Max. Schneiddiagramm.
mm
Φ500/Φ550
Φ500/Φ550
Maximale Schneidlänge
mm
500/1000/1500/2000/2500
500/1000/1500/2000/2500
Max, schwing die Scheibe übers Bett.
mm
Φ650
Φ650
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ500
Φ500
Spindel
Modell mit Spindelnase
-
A2 bis 8
A2-11
Vorderlager Innendia.
mm
Φ120
Φ160
Spindel-Stäbe und Lochgröße

1:20;Φ90
1:20;Φ120
Dia. der Spindelloch Max.
mm
Φ80
Φ104
Max. Bar-Tag.
mm
Φ65
Φ85
Ein Standard-Schlagschalter.
Zoll
10 "
12"
Drehzahlbereich der Spindel
r/min
50 bis 3500
35 bis 3000
Spindel max. Drehmoment
Nm
343
890
Drehzahl der Spindel

Erster Gang
Erster Gang
Hauptmotorleistung kontinuierlich/30 min.
Leistung
22/30
22/30
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
20
20
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
20
20
Fahrt auf der X-Achse
mm
285
285
Fahrt auf der Z-Achse
mm
Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen.
Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen.
Hinterhalt
Reisen der Schwanzbestände
mm
300/800/1300/1800/2300
300/800/1300/1800/2300
Rückenstockantriebsmethode

Sattelzüge
Sattelzüge
Rückenstock-Sleeve-Reise
mm
150
150
Schwanzstock-Hülsenblatt.
mm
Φ120
Φ120
Schwanzstock-Kopf-Loch-Kopf

Morse 5#
Morse 5#
Werkzeugturm
Werkzeugturmform

Horizontale Servo-Turm mit 12 Stationen
Horizontale Servo-Turm mit 12 Stationen
Mittelhöhe
mm
100
100
Werkzeuggröße
mm
25 × 25
25 × 25
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
Höchstlastfähigkeit
Werkstücke auf Scheiben
Weigerung
300
500
Werkstücke für Wellen
Weigerung
800
1300
Andere
Abstand zwischen Spindelmitte und Boden
mm
1050
1050
Maschinengewicht
Weigerung
5500/7000/8500/10000/11500
5500/7000/8500/10000/11500
Standardkonfiguration:
FANUC 0i ̊TF plus
Werkzeugwagen mit 12 Stationen
Feste Schlagölflasche
Standardkonfiguration:
Hydraulischer Mittelrahmen
mit einer Leistung von mehr als 10 W
Pneumatische Tür
Werkzeugsetzungsmessgerät
Messung des Werkstücks
Ölnebel-Sammler
Erkennung von Werkzeugschäden

SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 9

Spindel mit hoher Steifigkeit
Die große Spannweite der Kopfhöhe setzt
Verbundträger aus eingeführten doppelreihenförmigen zylindrischen Walzlagern und Winkelkontakt
Kugellager vorne und hinten, die die Steifigkeit und das Drehmoment der Spindel erhöhen
und erzielt ausgezeichnete schwere Schneideeffekteder Spindel.
SMTCL Universal CNC Horizontale Drehmaschine HTC50Q Hochdrehmoment Spindel Schweres Schrägbett CNC Drehmaschine 10

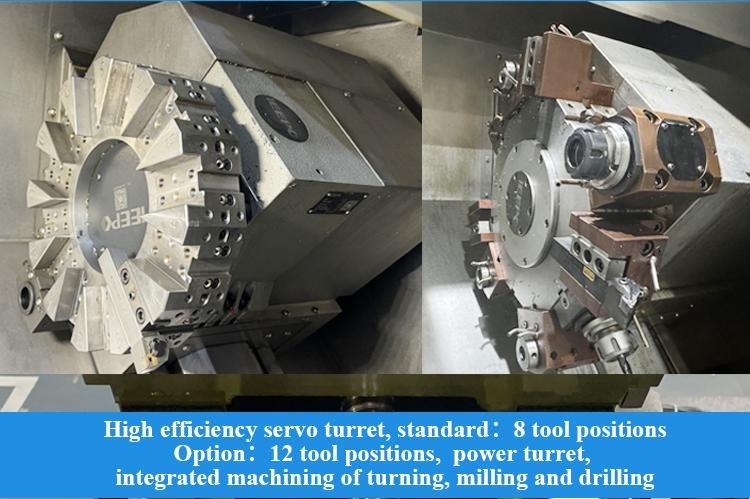

Effizienter Servo-Turm Der hocheffiziente Servomotor wird verwendet, um die präzise Indizierung des Schneidkopfes zu steuern und sicherzustellen, dass er eine starke
Der schnellste Werkzeugwechsel an benachbarten Stationen dauert nur 0,4 Sekunden, was schnell und
hat eine hohe Verarbeitungseffizienz.
