Torno-horizontale Hochleistungsdrehmaschine-Drehbank CW61100M CW62100M
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CW61100M/CW62100M | Max. Schwingendurchmesser über Bett: | Ø1000mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø630mm | Max.swing-Durchmesser im Abstand: | —/Ø1400mm |
| Max. Werkstücklänge: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) Millimeter | Max. Schneidlänge: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) Millimeter |
| Spindelbohrung: | Ø130 (durch den Stangendurchmesser ≤Ø128 überschreiten lassen) | Spindeldrehzahlbereiche: | 3.15-315* (21Speeds) (Umkehrung 4,5 〜 390 12 Geschwindigkeiten) |
| Spindelleistungsstärke: | 22 entscheiden Sie: 30 | Durchmesser von Pinolen: | Ø160 (max. Werkstückgewicht 6T); Entscheiden Sie: Ø200 (max. Werkstückgewicht 8T) Ø240 (max. Werkstü |
| Hervorheben |
Torno-Hochleistungsdrehmaschine,Maschine CW61100M Heavy Duty Turning,Horizontale Drehendrehbank Tornos |
||
Beschreibung des Produkts

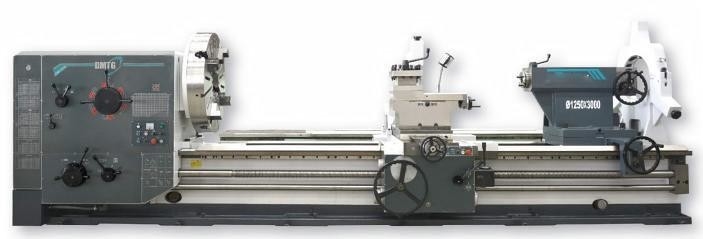

Aufgaben-Tornos CW61100M/CW62100M Machine Tool Heavy Drehendrehbank-Maschine
Produkt-Darstellung
Die horizontale Drehbank CW-M Reihe hat reife Struktur, hohe Leistung, starke Starrheit und breiten Spindeldrehzahlbereich. Es ist für starken oder Hochgeschwindigkeitsausschnitt passend. Es kann die innere und äußere zylinderförmige Oberfläche, konische Oberfläche und Endenoberfläche der verschiedenen Welle und der Diskettenteile abschließen. , Können das Fugen, die Abschrägung, die Bohrung und die klopfenden und anderen Prozesse und metrische Faden, Zollgewinde, Modulfaden, diametrale Neigungsfaden und keglige Gewinde (spezielle Faden müssen sich beraten), verarbeiten und die Verarbeitung großer und komplexer Teile Überlegenheit zeigen.
| Standardkonfigurationen | |
| Klemme 4-Jaw | Posten des Werkzeugs 4-way |
| Stabiler Rest (≥3000mm-Standard <3000mm-option> | |
| Folgen Sie Rest (≥3000mm-Standard <3000mm-option> | |
| Mitte | |
| Spindelmittelärmel | |
| Standardtoolkit | |
| Optionale Konfigurationen | ||
| Klemmenschutz | Werkzeugpostenschutz | Hinterer Spritzenschutz |
| Kegeldrehenzubehör | Motor der Spindel 30kW | DRO |
| Fadenskala | Großformatiger stabiler Rest | |
| Rollengerät | Unbesonnener Aufgabenreitstock | |
| Elektrischer Reitstock | ||
Produkt-Konfiguration
| Produktmodell | EINHEIT | CW61100M | CW62100M | CW61125M | CW62125M | |
| Spezifikation | ||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø1000 | Ø1250 | |||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø630 | Ø880 | |||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø1400 | — | Ø1650 | |
| Länge im Abstand | Millimeter | — | 772 | — | 772 | |
| Max. Werkstücklänge | Millimeter | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Max. Schneidlänge | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Max. Werkstückgewicht | Kilogramm | 6000 (entscheiden Sie: 8000 10000) | ||||
| Bettführungsschienenbreite | Millimeter | 755 | ||||
| Spindel | ||||||
| Spindelnase | A2-15 | |||||
| Spindelbohrung | Millimeter | Ø130 (durch den Stangendurchmesser ≤Ø128 überschreiten lassen) | ||||
| Futtergröße | Millimeter | Ø1000 | Ø1000 | |||
| Verjüngung der Spindelbohrung | Metrische 140 (1:20) (140mm, mit No.6MT-Reduktionsmuffe) |
|||||
| Max.Spindle-Drehmoment | kNm | 10,5 (22kW) entscheiden: 12,5 (30 Kilowatt) | ||||
| Spindeldrehzahlbereiche | U/min | 3.15-315* (21Speeds) (Umkehrung 4,5 〜 390 12 Geschwindigkeiten) | ||||
| Spindelspitzenhöhe | Millimeter | 500 | 625 | |||
| Spindelleistungsstärke | Kilowatt | 22 entscheiden Sie: 30 | ||||
| Reitstock | ||||||
| Durchmesser von Pinolen | Millimeter | Ø160 (max. Werkstückgewicht 6T); Entscheiden Sie: Ø200 (max. Werkstückgewicht 8T) Ø240 (max. Werkstückgewicht 10T) |
||||
| Reise von Pinolen | Millimeter | 300 | ||||
| Verjüngung von Pinolen | Millimeter | Metrische 80 (80mm, mit N0.6MT-Reduktionsmuffe); (Ø200 x Nr. 6- M.Ü. Ø240) | ||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||
| Längszufuhr | 0.1-12 mm/rpm (56 Arten); *0.0032 | 0,40 in/rpm (56 Arten) | |||||
| Quervorschub | 0.05-6 Arten mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 Arten) | |||||
| Metrische Faden | Millimeter | 1-120 (52 Arten); *1-120 (52 Arten) | ||||
| Modulare Faden | Millimeter | 0.5-60 (46 Arten); *0.5〜 60 (46 Arten) | ||||
| Zollgewinde | TPIs | 1/4-30 (43 Arten); *1/4〜 30 (43 Arten) | ||||
| Diametrale Neigungsfaden | DP | 1/2-60 (49 Arten); *1/2-60 (49 Arten) | ||||
| Werkzeugposten | ||||||
| Werkzeugschaftgröße | Millimeter | 45X45 | ||||
| Reise des Oberschlittens | Millimeter | 300 | ||||
| Maschinenmaße (L*W*H) |
Millimeter | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Maschinengewicht | Kilogramm | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Anmerkung: Klemmengrenze, die maximale SpindelHöchstgeschwindigkeit ist Ø315r/min, wenn Ø1000mm-Klemme installiert ist, und die maximale SpindelHöchstgeschwindigkeit ist Ø200r/min, wenn Ø1250mm, Ø1600mm-Klemme installiert ist
