Herkunftsort:
China
Markenname:
SYMG
Zertifizierung:
ISO certification
Modellnummer:
HTC80t Series75°Bed
| Einzelteile | Einheit | HTC80t Series75°Bed | |
| Maximaler Durchmesser der Spitzenhöhe | Millimeter | ∅950 | |
| Maximale Schneidlänge | Millimeter | 1000/1500/2000/3000/3500 | |
| Maximaler Schnittdurchmesser | Millimeter | 800 | |
| Maximaler Drehendurchmesser auf dem Dia | Millimeter | 800 | |

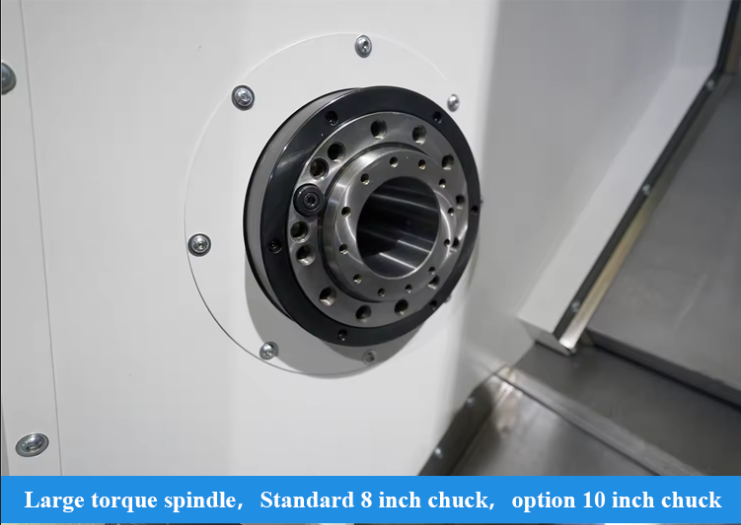

| Spindelnase | A2-11 | ||
| Spindelbohrungsdurchmesser | Millimeter | 130 | |
| Maximaler Durchmesser der durchgehenden Stange | Millimeter | 115 | |
| Spindeldrehzahlbereich | r/min/Nm | 20-1200 | |
| Hauptmotor 15 Minuten/ununterbrochen | Kilowatt | 30/37 | |
| Standardklemmendurchmesser | Zoll | 15" | |
| X/Z-axis sich schnell bewegende Geschwindigkeit | m/min | 10/12 | |
| sich schnell bewegende Geschwindigkeit der Y-Achse | m/min | 一 | |
| X-Achsenreise | Millimeter | 410 | |
| Z-Achsenreise | Millimeter | 1100/1600/2100/2600/3600 | |
| Y-Achsenreise | Millimeter | 一 | |

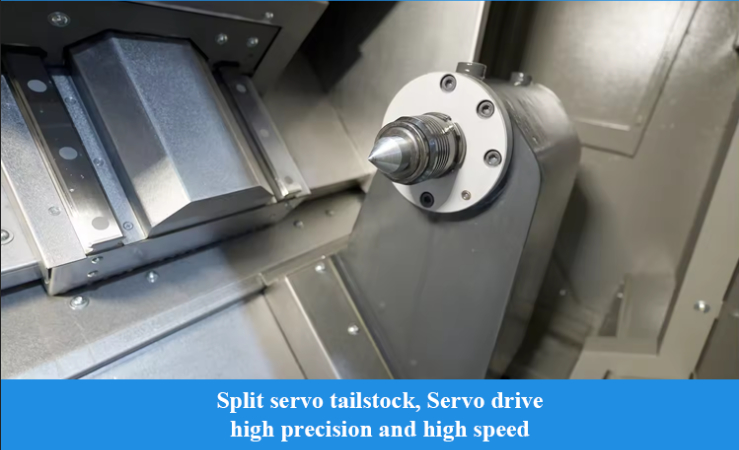

| Reitstockkörperanschlag | Millimeter | — | |
| Reitstockspindelkonus | Mohs | 一 | |
| Reitstockärmelanschlag | Millimeter | — | |
| Standardwerkzeugdrehkopfart | horizontale Stationen des Werkzeugdrehkopfes 12 | ||
| Werkzeuggröße | Externes Werkzeug | Millimeter | 32x32 |
| Bohrstangedurchmesser | Millimeter | ∅50 | |
| Genauigkeit der maschinellen Bearbeitung | IT6 | ||
| Positionierung von Genauigkeit | X-Achse | Millimeter | 0,013 |
| Z-Achse | Millimeter | 0.020/0.022/0.03/0.04/0.044 | |
| Y-Achse | Millimeter | - | |
| C-Achse | Millimeter | - | |
| Wiederholen Sie Positionsgenauigkeit | X-Achse | Millimeter | 0,006 |
| Z-Achse | Millimeter | 0.008/0.012/0.015/0.018/0.018 | |
| Y-Achse | Millimeter | 一 | |
| C-Achse | Millimeter | 一 | |
| Max. Joblast | Platten | Kilogramm | 500 |
| Wellenteile | Kilogramm | 2000 | |
| Maschinengewicht | Kilogramm | 22000/25000/28000/32000/35000 | |
| Werkzeugmaschine Länge × Breite × Höhe | Millimeter | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 | |
