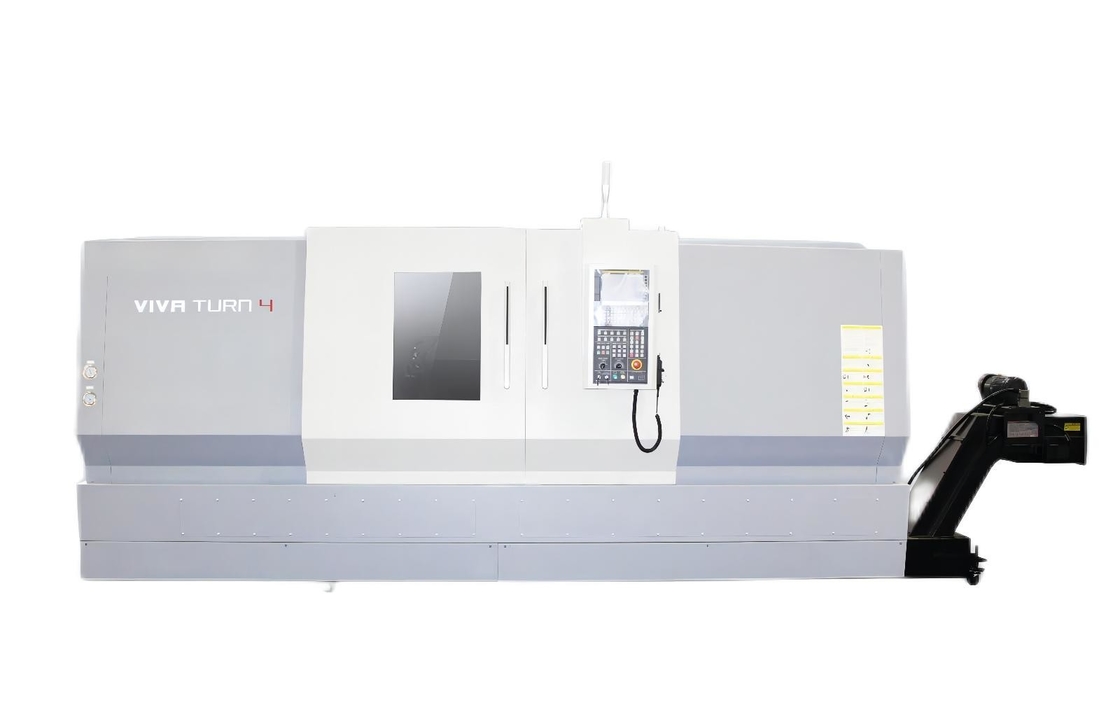

Horizontal-Schrägbett-CNC-Drehmaschine T4S Hohe Steifigkeit 35 - 3000 U/min Spindeldrehzahl
Einzelheiten zum Produkt
| Produktname: | Horizontale Schrägen-Bett CNC-Drehbank | Höchstdurchmesser der Schaukel über dem Bett:: | ∅420mm |
|---|---|---|---|
| Maximale Schneidlänge:: | 160mm | Maximaler Schneidendurchmesser:: | 160mm |
| Durchmesser des Spindelloches:: | 62 mm | Maximaler Durchmesser der Bar:: | 56 mm |
| Drehzahlbereich der Spindel:: | 6000 U/min | Hauptmotor 15 Minuten / Dauerbetrieb:: | 11(7,5)KW |
| Standarddurchmesser des Schubs:: | 6 Zoll | Standard-Werkzeugturmtyp:: | horizontaler Werkzeugrevolver 8 Stationen |
| Hervorheben |
3000r/Min Slant Bed CNC-Drehbank,Hohe Starrheits-Schrägen-Bett CNC-Drehbank,Schrägen-Bett-Drehbank ISO horizontale |
||
Beschreibung des Produkts
Hohe Bearbeitungspräzision T4S Horizontal-Schrägbett-CNC-Drehmaschine mit reichhaltiger Konfiguration
Strukturvorteile
Hohe Steifigkeit:
Verwendung eines hochsteifen 45°-Schrägbettes, alle Gussteile verwenden Finite-Elemente-Optimierung, breite Führungsbahnoberfläche, effektiv Beseitigung der Vibrationen, die beim Zerspanen der Werkzeugmaschine auftreten, erhöhte Zuverlässigkeit, einfache Wartung und Erzielung einer dauerhaften und stabilen Bearbeitungsqualität.
Hohe Präzision:
Jeder Teil der Werkzeugmaschine verwendet Präzisionsteile von bekannten Herstellern im In- und Ausland. Fortschrittliches Strukturdesign und perfekte Prozessmaßnahmen machen die Gesamtanordnung kompakt, harmonisch und stark, wodurch eine hohe Bearbeitungspräzision und eine langfristige Präzisionserhaltung gewährleistet werden.
Reichhaltige Konfiguration:
Die Werkzeugmaschine kann mit einer Vielzahl von Modulen konfiguriert werden, um die unterschiedlichen Bedürfnisse der Kunden zu erfüllen. Der angetriebene Werkzeugrevolver kann als Drehzentrum installiert werden, mit reichhaltiger Konfiguration, hohem Preis-Leistungs-Verhältnis und bequemerer Bearbeitung
Wichtigste technische Parameter
| Artikel | Einheit | T4S | |
| Maximaler Schwingdurchmesser über dem Bett | mm | ∅720/∅720/∅720/∅720 | |
| Maximale Schnittlänge | mm | 500/1000/1500/2500 | |
| Maximaler Schneiddurchmesser | mm | 500 | |
| Maximaler Drehdurchmesser auf dem Schlitten | mm | 500 | |
| Spindelnase | A2-11 | ||
| Spindelbohrungsdurchmesser | mm | 104 | |
| Maximaler Durchmesser der Durchgangsstange | mm | 85 | |
| Spindeldrehzahlbereich | U/min/Nm | 35〜3000 | |
| Hauptmotor 15 Minuten / Dauerbetrieb | kW | 22/30 | |
| Standard-Futterdurchmesser | Zoll | 10 | |
| Eilgang X/Z-Achse | m/min | 30/30,30/30,30/20,30/12 | |
| X-Achsen-Verfahrweg | mm | 280 | |
| Z-Achsen-Verfahrweg | mm | 570/1070/1570/2570 | |
| Reitstock-Spindelkegel | Morse | 5# | |
| Reitstock-Körperhub | mm | 450/850/1200/2200 | |
| Reitstock-Hülsenhub | mm | 150 (1000/1500/2500 Spezifikation) |
|
| Standard-Werkzeugrevolvertyp | horizontaler Werkzeugrevolver mit 12 Stationen | ||
| Werkzeuggröße | Außenwerkzeug | mm | 25x25 |
| Bohrungsstangendurchmesser | mm | ∅40 | |
| Bearbeitungsgenauigkeit | IT6 | ||
| Positioniergenauigkeit | X-Achse | mm | 0,01 |
| Z-Achse | mm | 0,015/0,015/0,02/0,035 | |
| C-Achse | mm | ||
| Wiederholgenauigkeit | X-Achse | mm | 0,005 |
| Z-Achse | mm | 0,007/0,007/0,013/0,02 | |
| C-Achse | mm | ||
| Max. Werkstückbelastung | Scheibentyp | kg | 200 |
| Wellenteile | kg | 600;800 | |
| Maschinengewicht | kg | 6000/7500/9500/12000 | |
| Werkzeugmaschinenlänge × Breite × Höhe | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
