Herkunftsort:
China
Zertifizierung:
CE ISO
Modellnummer:
CDE6150A/CDE6250A
Video
Video
Video

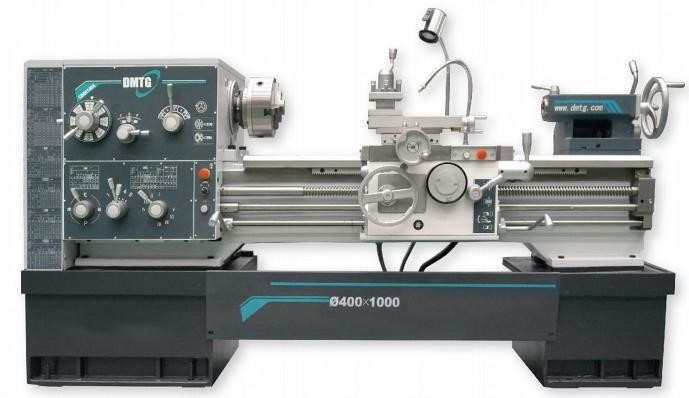

Manuelle Drehbank-Maschinen-herkömmliche manuelle Drehbank CDE-A Reihen-CDE6150A/CDE6250A für Metall
Produkt-Details
| Standardkonfigurationen | Optionale Konfigurationen | |||
| Klemme 3-Jaw | Posten des Werkzeugs 4-way | Klemme 4-Jaw | Klemmenschutz | |
| Stabiler Rest (≥1500mm-Standard <1500mm-option> | Werkzeugpostenschutz | Hinterer Spritzenschutz | ||
| Folgen Sie Rest (≥1500mm-Standard <1500mm-option> | Mitte des Reitstocks | Planscheibe | Fadenskala | |
| Standardtoolkit | Antriebsplatte | Kegeldrehenzubehör | ||
| DRO | Ankerbolzen | |||
| Spindelmitte und Mittelärmel | Justierbare Auflagen | |||
Produkt-Konfiguration
| Produktmodell | EINHEIT | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø400 | Ø500 | Ø660 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø220 | Ø290 | Ø430 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø700 | — | Ø760 | — | Ø910 | |
| Länge im Abstand | Millimeter | — | 260 | — | 260 | — | 260 | |
| Max. Werkstücklänge | Millimeter | 750/1000/1500/2000/3000 | ||||||
| Max. Schneidlänge | Millimeter | 700/950/1450/1950/2950 | ||||||
| Spindel | ||||||||
| Spindelnase | C6 | |||||||
| Spindelbohrung | Millimeter | Ø52 (zulässiger Stangendurchmesser ≤Ø50) | ||||||
| Verjüngung der Spindelbohrung | M.Ü. No.6 | |||||||
| Max.Spindle-Drehmoment | Nanometer | 1586 | ||||||
| Spindeldrehzahlbereiche | U/min | 11-1400 (22 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 220 | 250 | 325 | ||||
| Spindelleistungsstärke | 7.5kw/1440rpm (50HZ) entscheiden: 5.5kw/1150rpm (60HZ) | |||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø75 | ||||||
| Reise von Pinolen | Millimeter | 150 | ||||||
| Verjüngung von Pinolen | M.Ü. No.5 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | 0,035 〜 2.842mm/r (63 Geschwindigkeiten) *0.0013 〜 0.1057in/r (63 Geschwindigkeiten) | |||||||
| Quervorschub | 0,009 | 0,804 mm/r *0.0003 | 0.0304in/r | |||||||
| Metrische Faden | Millimeter | 0,5 〜 240 (66 Arten) *0.5 〜 160 (43 Arten) | ||||||
| Modulare Faden | Millimeter | 0,25 〜 120 (57 Arten) *0.25 〜 80 (38 Arten) | ||||||
| Zollgewinde | TPIs | 80 〜 1/4 (49 Arten) *80 〜 1/4 (47 Arten) | ||||||
| Diametrale Neigungsfaden | DP | 160 〜 7/16 (50 Arten) *160 〜 7/16 (48 Arten) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 25X25 | ||||||
| Reise des Oberschlittens | Millimeter | 150 | ||||||
| Schwenkwinkel des Oberschlittens | ±45° | |||||||
| Max.Travel des Werkzeugpostens | X-Achse | Millimeter | 348 | 373 | ||||
| Z-Achse | Millimeter | 700/950/1450/1950/2950 | ||||||
| Maschinenmaße (L*W*H) |
Millimeter | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Maschinengewicht | CDE61 | Kilogramm | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
