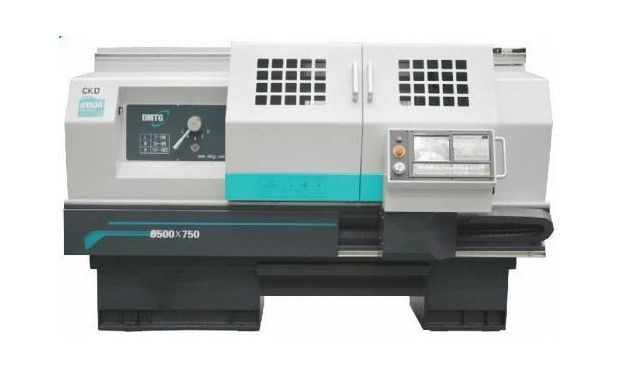

CKD6140i-Flachbett CNC-Drehbank-Maschinen-Servomotor 3000rpm 5.5KW
Einzelheiten zum Produkt
| Produktname: | CKD6140i Flachbett-CNC-Drehmaschine | Max. Swing Diameter über Bett: | Ø400 mm |
|---|---|---|---|
| Max.Swing-Durchmesser über Querrutsche: | Ø200mm | Max. Workpiece Length: | 750/1000 mm |
| max. Schnittlänge: | 580/830 mm | Leistung des Spindelmotors: | 5,5 kW (Servomotor) |
| Spindelbohrung: | Ø52 mm | Läutengröße: | Ø205mm |
| Art der Spindelnase: | A2-6 | Spindel-Drehzahlbereiche: | 20-3000 U/min |
| Hervorheben |
CKD6140i-Flachbett CNC-Drehbank-Maschine,Servobewegungsflachbett CNC-Drehbank,Flachbett 5.5KW CNC-Maschine |
||
Beschreibung des Produkts
CKD6140i-Servo- Motor-3000rpm Flachbett cnc-Drehbankmaschine
Maschinen-Eigenschaften
Getriebespindel mit Servomotor, 20~3000rpm;
Einzelspindel ist optional
X-Achse, die Genauigkeit in Position bringt: 0.018mm
Z-Achse, die Genauigkeit in Position bringt: 0.024mm
X-Achse, die Genauigkeit umsetzt: 0.006mm
Z-Achse, die Genauigkeit umsetzt: 0.011mm
C-Achse ist optional
hydraulische Klemme und Reitstock sind optional
Produkt-Konfiguration
| Produktmodell | EINHEIT | CKD6136i | CKD6140i | CKD6150A | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø360 | Ø400 | Ø500 | |
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø180 | Ø200 | Ø280 | |
| Max. Werkstücklänge | Millimeter | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Max. Schneidlänge | Millimeter | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø360 | Ø400 | Ø500 |
| Horizontale Position 6 | Millimeter | Ø300 | Ø300 | Ø400 | |
| Spindelmittelhöhe | Millimeter | 186 | 200 | 250 | |
| Spindelleistungsstärke | Kilowatt | 5,5 (Servomotor) | 5,5 (Servomotor) | 7.5/11 (Servomotor) | |
| Spindelbohrung | Millimeter | Ø52 | Ø52 | Ø82 | |
| Futtergröße | Millimeter | Ø205 | Ø205 | Ø250 | |
| Verjüngung der Spindelbohrung | M.Ü. No.6 | M.Ü. No.6 | 1:20 Ø90 | ||
| Art der Spindelnase | A2-6 | A2-6 | C8 | ||
| Spindeldrehzahlbereiche | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Taistock-Spulendurchmesser | Millimeter | Ø63 | Ø63 | Ø75 | |
| Pinolereise | Millimeter | 140 | 140 | 150 | |
| Pinoleverjüngung | M.Ü. No.4 | M.Ü. No.4 | M.Ü. No.5 | ||
| Max.travel der X-Achse | Millimeter | 230 | 240 | 280 | |
| Max.travelof-Z-Achse | Millimeter | 580/830 | 580/830 | 685/935/1435/1935 | |
| Schnelle Durchquerung von X-/Zachse | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 20X20 | 20X20 | 25X25 | |
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| Maschinenmaße (L*W*H) |
Millimeter | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Maschinengewicht | Kilogramm | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| Standardkonfigurationen | Optionale Konfigurationen | ||
| manuelle Klemme 3-Jaw | manuelle Klemme 4-Jaw | ||
| Station der Vertikale 4 | Horizontaler Posten des Werkzeugs 6 | ||
| Standardtoolkit | Hydraulische Klemme | ||
| Manueller Reitstock | Hydraulischer Reitstock | ||
| Stabiler Rest |
FAQ
1. Können wir durch L/C oder andere zahlen?
Ja können Sie die Zahlung durch T/T, l/C etc. leisten.
2. Was ist Ihre Zahlungsbedingungen?
30% Anzahlung nach Vertrag und 70% Zahlung vor Versand, Meanwhite kann es entsprechend Ihrer Situation besprochen werden.
3. Was ist Ihre Lieferfrist?
Die Lieferung hängt von den verschiedenen Maschinen mit verschiedenen Konfigurationen ab. Treten Sie mit uns bitte in Verbindung, um sie zu bestätigen ist herein auf Lager oder nicht.
4. Haben Sie CER-Zertifikat?
Ja haben wir CER-Bescheinigung, Maschinenqualität werden garantiert.
5. Was ist der Garantiezeitraum?
Der Garantiezeitraum ist allgemeine 12 Monate nach B-/Ldatum. Während des Garantiezeitraums stellen wir freie Ersatzteile zur Verfügung (EXW) die geschädigt einfaches sind.
