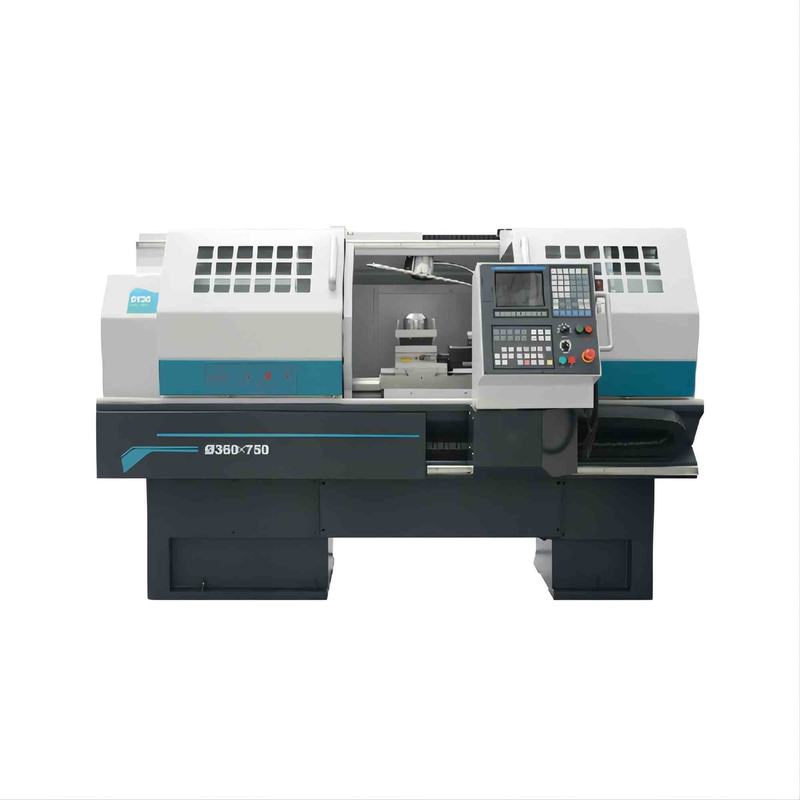

Flachbett-Drehbank-Maschine CKA6136 CKA6136i der Spindel-5.5KW horizontale Maschine CNC
Einzelheiten zum Produkt
| Name: | CKA6136-/CKA6136iflachbett CNC-Drehbank | Max. Schwingendurchmesser über Bett: | Ø360mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø180mm | Max. Werkstücklänge: | 750/1000mm |
| Max. Schneidlänge: | 580/830mm | Spindelleistungsstärke: | 5.5KW |
| Spindelbohrung: | Ø52/Ø40mm | Art der Spindelnase: | A2-6 /A2-5 |
| Spindel-Drehzahlbereiche: | 20-2500 (2 Streckenhandbuch)/20-3500 (einzelne Spindel) | Schnelle Durchquerung von X-/Zachse: | 4/6m/min |
| Hervorheben |
Drehbank-Maschine des Flachbett-CKA6136,Drehbank-Maschine des Flachbett-5.5KW,Horizontale Maschine CNC CKA6136 |
||
Beschreibung des Produkts
CKA-Reihe CKA6136/CKA6136i China CNC-Maschinen-Preis-Flachbett-Drehbank-Maschine für Verkauf
Produkt-Darstellung
CKA-Reihe CNC-Drehbänke sind horizontale Drehbänke CNC, die durch Längs-(Z) und Quer-(X) Koordinaten gesteuert werden. Es kann interne und externe zylinderförmige Oberfläche, konische Oberfläche, Bogenoberfläche, Endenoberfläche, das Fugen, Abschrägungs- und andereautomatisch abschließen Prozesse für verschiedene Wellen- und Diskettenteile. Es kann metrische gerade Faden, Endenfaden und gerade Faden des Zoll und verschieden auch drehen, die Verarbeitung wie kegliges Gewinde drehend. Es ist für die Produktion von Multivielzahl-, kleinen und mittlerenreihenprodukten passend und kann seine Überlegenheit besonders für Komplex- und Hochpräzisionsteile zeigen.
Produkt-Konfiguration
| Konfiguration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Führerweisenart | Kastenweise | ● | ● | ● | ● | ● | ● | ● |
| Hauptantriebsgeschwindigkeitsänderungsform | Manueller Servomotor | ● | ● | ● | ● | O | O | O |
| Automatischer Servomotor | O | O | O | O | O | O | O | |
| Motor der doppelten Geschwindigkeit | — | — | O | O | — | — | — | |
| Allgemeiner Motor | — | — | — | — | O | O | O | |
| Manueller Inverter-gesteuerter Motor | O | O | O | O | ● | ● | ● | |
| Automatischer Inverter-gesteuerter Motor | O | O | O | O | O | O | O | |
| Einzelne Spindel | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klemme | Handbuch | ● | ● | ● | ● | ● | ● | ● |
| Inländische hohle hydraulische Klemme | O | O | O | O | — | — | — | |
| Inländische feste hydraulische Klemme | O | O | — | — | — | — | — | |
| Importierte hohle hydraulische Klemme | O | O | O | O | O | O | O | |
| Importierte feste hydraulische Klemme | O | O | O | O | O | O | O | |
| Reitstock | Manueller Reitstock | ● | ● | ● | ● | ● | ● | ● |
| Hydraulischer Reitstock | O | O | O | O | O | O | O | |
| Werkzeugposten | Vertikale 4 positon | ● | ● | ● | ● | ● | ● | ● |
| Horizontales 6-positOn | O | O | O | O | O | O | O | |
| Horizontales positon 8 | — | — | O | O | O | O | O | |
| Kühlmittel-System | Druckluftabkühlen | ● | ● | ● | ● | — | — | — |
| Wärmetauscher für elektrische Platte | O | O | O | O | ● | ● | ● | |
| Elektrisches thermisches Steuergerät | O | O | O | O | O | O | O | |
| andere Wahlen oder Eigenschaft | Stabiler Rest | O | O | O | O | O | O | O |
| Nachfolgerrest | O | O | O | O | O | O | O | |
| Klemme 4-Jaw | O | O | O | O | O | O | O | |
| Externes Handrad | O | O | O | O | O | O | O | |
●---Standard O---Optional —--N/A
Hauptspezifikation
| Produktmodell | EINHEIT | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø360 | Ø400 | |||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø180 | Ø200 | |||
| Maximumwerkstücklänge | Millimeter | 750/1000 | 750/1000 | |||
| Maximumschneidlänge | Millimeter | 580/830 | 580/830 | |||
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø360 | Ø400 | ||
| Horizontale Position 6 | Millimeter | Ø300 | Ø300 | |||
| Horizontale Position 8 | Millimeter | — | — | |||
| Spindelmittelhöhe | Millimeter | 186 | 200 | |||
| Spindelleistungsstärke | Kilowatt | 5,5 | 5,5 | 5,5 | 5,5 | |
| Spindelbohrung | Millimeter | Ø52 | Ø40 | Ø52 | Ø40 | |
| Verjüngung der Spindelbohrung | M.Ü. 6 | M.Ü. 5 | M.Ü. 6 | M.Ü. 5 | ||
| Art der Spindelnase | 2-6 | 2-5 | 2-6 | 2-5 | ||
| Spindeldrehzahlbereiche | r/min | 20-2500 Handbuch mit 2 Strecken |
20-3500 Einzelne Spindel |
20-2500 Handbuch mit 2 Strecken |
20-3500 Einzelne Spindel |
|
| Taistock-Spulendurchmesser | Millimeter | Ø63 | Ø63 | |||
| Pinolereise | Millimeter | 140 | 140 | |||
| Pinoleverjüngung | Keine M.Ü. 4 | Keine M.Ü. 4 | ||||
| Max.travel der X-Achse | Millimeter | 230 | 240 | |||
| Max.travelof-Z-Achse | Millimeter | 580/830 | 580/830 | |||
| Schnelle Durchquerung von X-/Zachse | m/min | 4/6 | 4/6 | |||
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 20X20 | 20X20 | |||
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| Maschinenmaße (L*W*H) |
Millimeter | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Maschinengewicht | Kilogramm | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
