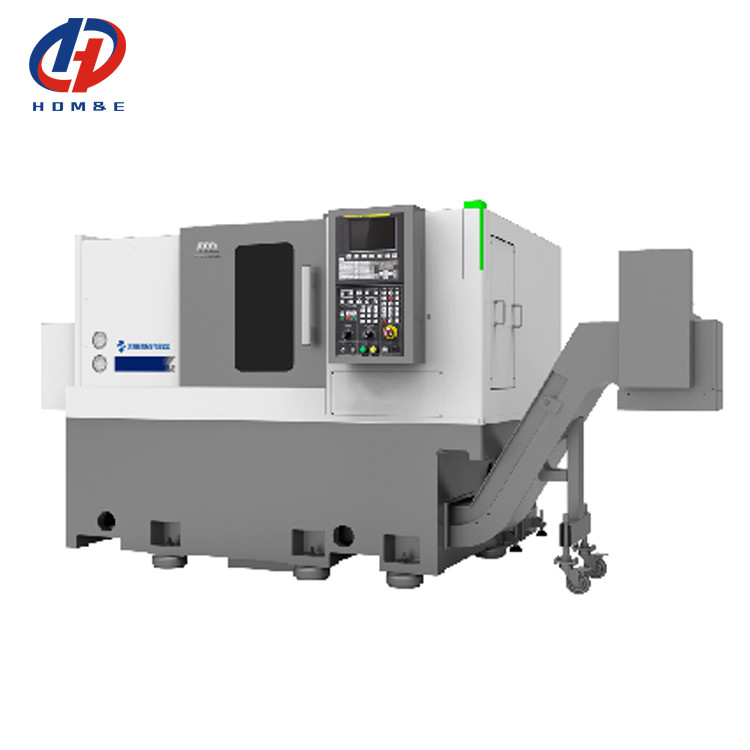

Horizontal Drehzentrum HTC30Hm Horizontal 12-fach angetriebener Revolver CNC-Drehmaschine
Einzelheiten zum Produkt
| Marke: | SMTCL | Name: | CNC-Drehzentrum |
|---|---|---|---|
| Max. Swing Diameter (Millimeter): | 420 mm | Max. Drehlänge: | 450 mm |
| Max. Spindelgeschwindigkeit: | 4500 U/min | Spindelbohrung: | 65 mm |
| Spindelmotorleistung (KW): | 9/11 | Spindelnasentyp: | A2-6 |
| Hervorheben |
CNC-Drehzentrum,Schrägmaschine mit CNC-Drehzentrum,Schrägen-Bett CNC-Drehbank |
||
Beschreibung des Produkts

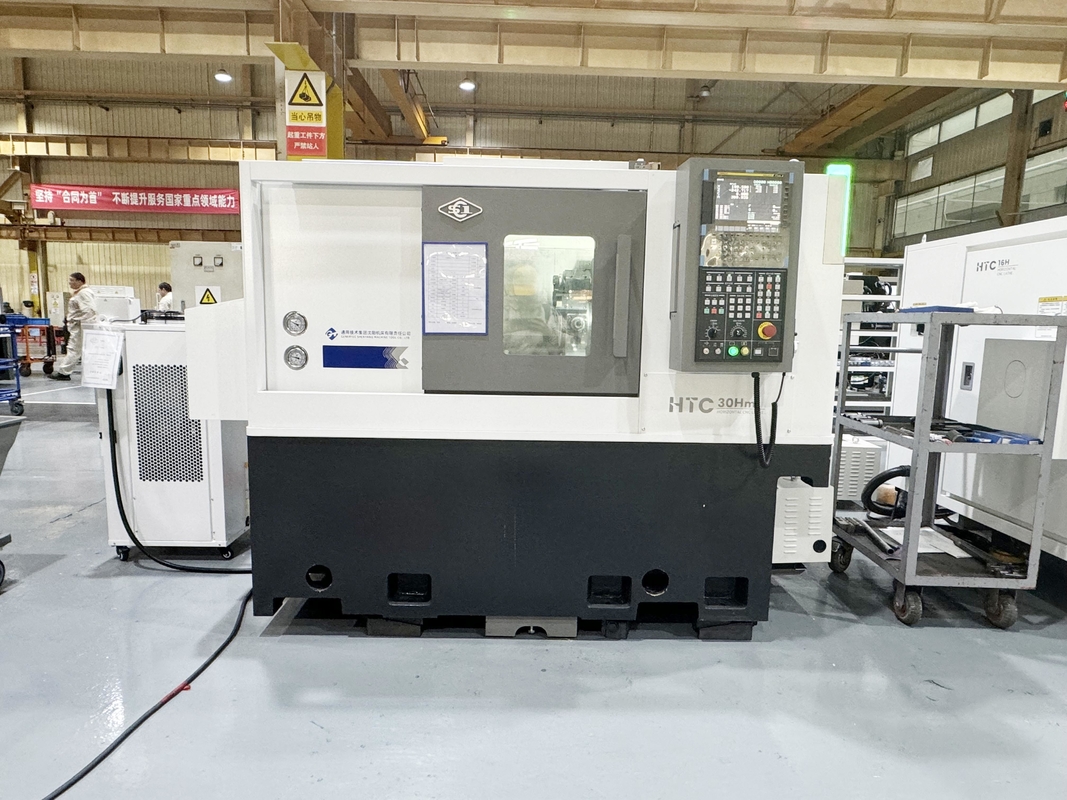

SMTCL Horizontales Drehzentrum HTC30Hm Horizontale 12-Stationen-Stromturm CNC Drehmaschine
Das horizontale Drehzentrum HTC30Hm nimmt die gesamte geneigte Bettstruktur an und ist mit einer großen Spannweite und einer Spindel mit hoher Steifigkeit ausgestattet, die eine hervorragende Schneidleistung aufweist.Die wissenschaftliche Vorzeichnungsstruktur der Schraube macht die gesamte Maschine mit hoher Verarbeitungsgenauigkeit und guter StabilitätDie Anordnung der gesamten Maschine ist vernünftig und die Bodenfläche ist klein.Verarbeitung und Schneiden des Werkstücks während des Verarbeitungsprozesses, und die Konfiguration der Drehvorrichtung kann die vollständige Sequenzverarbeitung des Werkstücks realisieren.Die Anwendung der Automatisierungseinheit kann die Arbeitskosten erheblich sparen und die Produktionseffizienz verbessern, besonders geeignet für die hochpräzise Bearbeitung von kleinen und mittleren Teilen in Chargen. Hauptsächlich in der Automobil-, Lager- und anderen Industrie eingesetzt.BogenGleichzeitig können integrierte Verarbeitungen wie Bohren, Fräsen und Tappen realisiert werden, um die Verarbeitungsleistung zu verbessern.

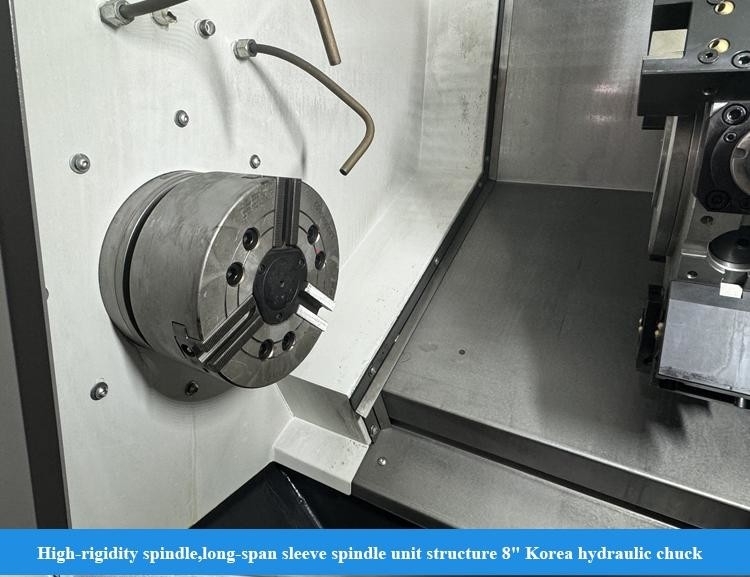

- Die Hauptmaschine hat die allgemeine geneigte Struktur, mit einer großen Spannweite, einer Spindel mit hoher Steifigkeit und einer hervorragenden Schneidleistung.
- Das Umschlaggerät ist so eingerichtet, dass es die vollständige Bearbeitung des Werkstücks in Abfolge realisiert.
- Kann Wellen-, Scheibenteile des Gewinns, Bogen, Kegel und andere interne und externe Oberflächendrehungen realisieren und integrierte Bohr-, Fräs-, Tapping- und andere Verarbeitungsfunktionen,Verbesserung der Verarbeitungsleistung.
Der Servomotor ist durch eine Kupplung direkt mit der Kugelschraube verbunden, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Walzleitleinen, um eine hohe Steifigkeit sicherzustellen, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.

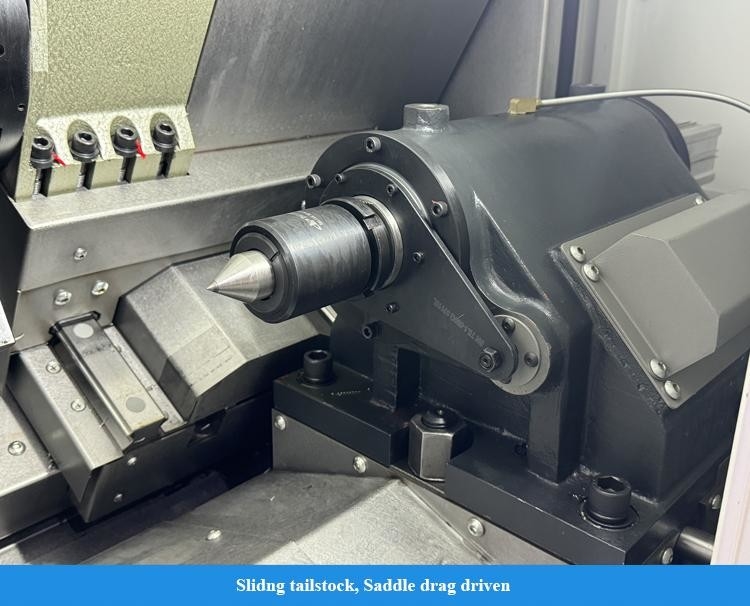

Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft, und kann Echtzeit-Feedback zur Straffungsposition liefern.Es hat einen oberen und einen unteren Split-Tailstock.,einfache Anpassung der Genauigkeit und Verbesserung der Wartungsleistung.
Die X-Achse entwickelt eine doppelte feste Stützstruktur und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und die Temperaturanstiegsverformung wirksam auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, kann mit einer Installation eine komplexe Oberflächenbearbeitung realisieren.

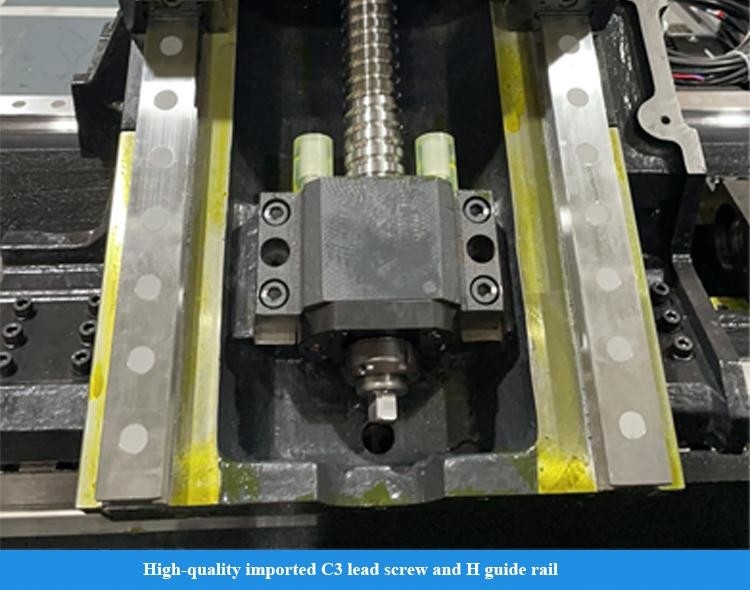

Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,und der Hauptteil des Sattels im Bogen geformt ist, um die allgemeine Steifigkeit wichtiger Bauteile zu gewährleisten.

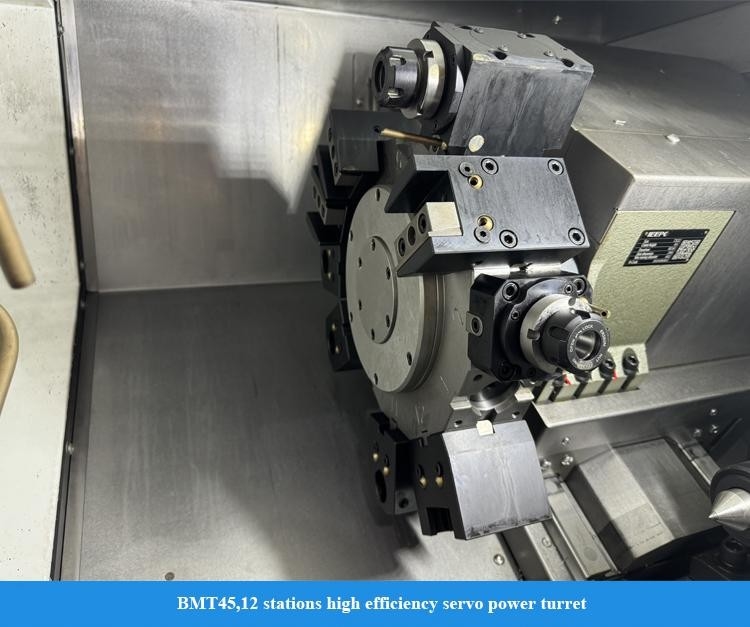

Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Es ist mit einer hochpräzisen C-Achse und einer Bremsanlage ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum realisieren eine effiziente Chipentfernung während der inneren Lochbearbeitung und gewährleisten die Verarbeitungsqualität
Werkstücksmaterial: HT200
Werkzeugmodell: Fräsmaschine F20 mit quadratischer Schulter
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung
|
Projekt
|
Einheit
|
HTC30Hm
|
|
Max, ich schneide.
|
mm
|
Φ250
|
|
Max.Schnittlänge
|
mm
|
450
|
|
Max. Schwimmen. Über dem Bett.
|
mm
|
Φ420
|
|
Max. Schwimmbad. Auf der Rutsche
|
mm
|
Φ280
|
|
Spindel
|
|
|
|
Modell mit Spindelnase
|
|
A2 bis 6
|
|
Vorderlager Innendia.
|
mm
|
100
|
|
Spindel-Stäbe und Lochgröße
|
|
1:20"Φ70
|
|
Diagramm des Spindelloches
|
|
Φ65
|
|
Max. Bar-Tag.
|
mm
|
Φ50
|
|
Ein Standard-Schlagschalter.
|
Zoll
|
8
|
|
Drehzahlbereich der Spindel
|
r/min
|
4500
|
|
Nenndrehmoment der Spule
|
N·m
|
110 ((769r/min)
|
|
Spindel Max. Drehmoment
|
N·m
|
180 ((576 r/min)
|
|
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.
|
Leistung
|
9/11
|
|
X/Z-Achse
|
|
|
|
Schnelle Bewegung der X/Z-Achse
|
m/min
|
30
|
|
X-Achsenbewegung
|
mm
|
140
|
|
Z-Achsenfahrt
|
mm
|
500
|
|
Hinterhalt
|
|
|
|
Reisen der Schwanzbestände
|
mm
|
300
|
|
Rückenstockantriebsmethode
|
|
Sattelzüge
|
|
Rückenstock-Sleeve-Reise
|
mm
|
100
|
|
Schwanzstock-Hülsenblatt.
|
mm
|
Φ100
|
|
Schwanzstock-Kopf-Loch-Kopf
|
Morsezeichen
|
MT-5
|
|
Turm
|
|
|
|
Turm-Typ
|
|
Horizontale 12-Stations-Türmmaschine
|
|
Mittelhöhe
|
mm
|
80
|
|
Genauigkeit der Wiederholung der Positionierung durch Turmindexing
|
- Ich weiß.
|
± 16
|
|
Werkzeuggröße
|
mm
|
25
|
|
Wenn ich ein Werkzeug in der Nähe wählen könnte
|
|
- Ja, das ist es.
|
|
Schnittstelle für den Kraftwerkzeughalter
|
|
BMT45
|
|
Max. Bohrleistung
|
mm
|
14 mal 0.15
|
|
Max. Fräsleistung
|
mm
|
12*8*45
|
|
Max. Abtaktkapazität
|
mm
|
M10*1.5
|
|
Andere
|
|
|
|
Abstand zwischen Spindelmitte und Boden
|
mm
|
926
|
|
Nettogewicht der Werkzeugmaschine
|
Weigerung
|
3500
|
|
Gesamtmaße ((LxWxH)
|
mm
|
2295*1680*1650
|
|
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
|
||
