Horizontales CNC-Drehzentrum 12 Stationen Schrägbett angetriebenes Werkzeug
Einzelheiten zum Produkt
| Produktname: | HTCT4Cm Schrägbett-CNC-Drehzentrum | Höchstdurchmesser der Schaukel über dem Bett:: | ₹720/₹720/₹720/₹720mm |
|---|---|---|---|
| Maximale Schneidlänge:: | 450/950/1500/2500mm | Maximaler Schneidendurchmesser:: | 420 mm |
| Maximaler Drehdurchmesser der Rutsche:: | 500 mm | Durchmesser des Spindelloches:: | 80 mm |
| Maximaler Durchmesser der Bar:: | 65 mm | Drehzahlbereich der Spindel:: | 35〜3000 U/min |
| Hauptmotor 15 Minuten / Dauerbetrieb:: | 22/30kw | Standard-Werkzeugturmtyp:: | Horizontalem Antriebswerkzeugturm 12 Stationen |
| Hervorheben |
CNC-Drehzentrum,12 Stationen CNC-Drehzentrum,Horizontales Drehzentrum |
||
Beschreibung des Produkts

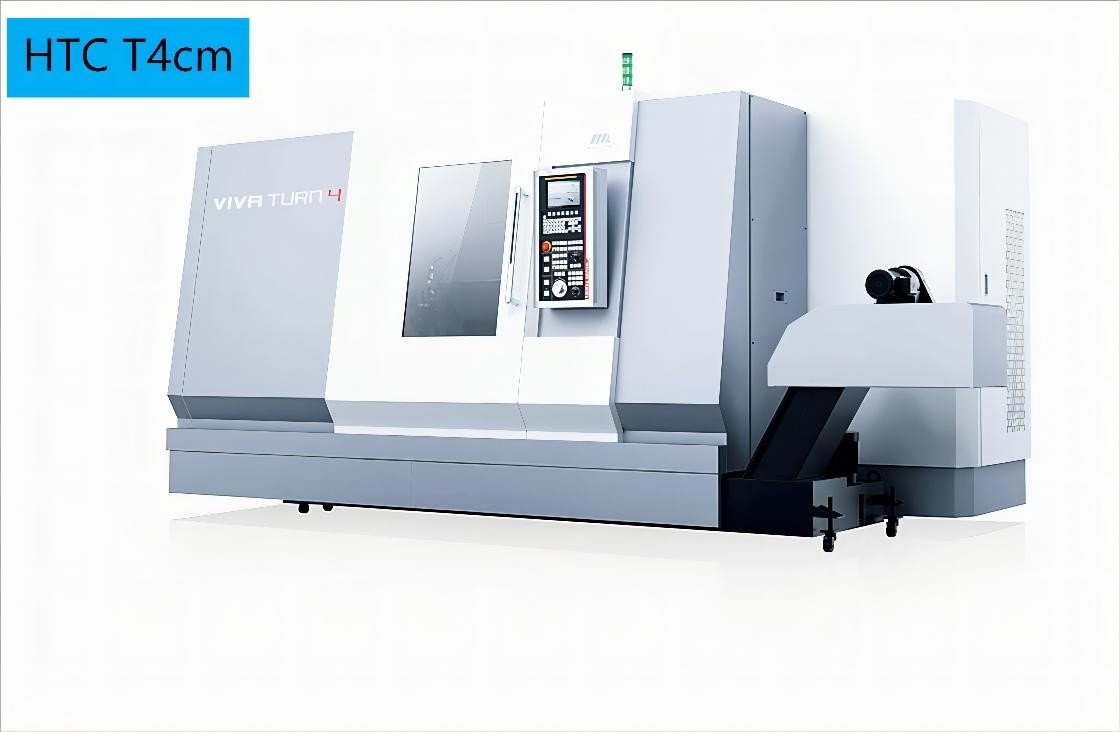

Horizontal angetriebener Werkzeugrevolver 12 Stationen HTCT4Cm Schrägbett-CNC-Drehzentrum
Produktbeschreibung
Das CNC-Drehzentrum T4Cm ist ein brandneues Produkt, das auf der Grundlage des deutschen lokalen Designs entworfen und hergestellt wurde, kombiniert mit der jahrelangen Erfahrung unserer Fabrik in der Entwicklung horizontaler CNC-Drehmaschinen und unter Berücksichtigung der Markt- und Entwicklungsbedürfnisse. Das Produkt verfügt über ultrahohe Präzision und Stabilität, eine hochsteife Struktur und eine Hochleistungs-Hochdrehmoment-Spindel, die den Anforderungen des Schwerzerspanens gerecht wird und es den Kunden ermöglicht, hohe Effizienz und niedrige Kosten zu erzielen.
WichtigeTechnischeParameter
| Artikel | Einheit | T4Cm | |
| Maximaler Schwingdurchmesser über dem Bett | mm | ∅720/∅720/∅720/∅720 | |
| Maximale Schnittlänge | mm | 450/950/1500/2500 | |
| Maximaler Schneiddurchmesser | mm | 420 | |
| Maximaler Drehdurchmesser am Schlitten | mm | 500 | |
| Spindelnase | A2-8 | ||
| Spindelbohrungsdurchmesser | mm | 80 | |
| Maximaler Durchmesser der Durchgangsstange | mm | 65 | |
| Spindeldrehzahlbereich | U/min/Nm | 35〜3000 | |
| Hauptmotor 15 Minuten / Dauerbetrieb | kW | 22/30 | |
| Standard-Futterdurchmesser | Zoll | 10 | |
| Eilgang X/Z-Achse | m/min | 30/30,30/30,30/20,30/12 | |
| X-Achsen-Verfahrweg | mm | 280 | |
| Z-Achsen-Verfahrweg | mm | 570/1070/1570/2570 | |
| Reitstock-Spindelkonus | Morsekegel | 5# | |
| Reitstockkörperhub | mm | 450/850/1200/2200 | |
| Reitstock-Hülsenhub | mm | 150 (1000/1500/2500 Spezifikation) |
|
| Standard-Werkzeugrevolvertyp | horizontal angetriebener Werkzeugrevolver 12 Stationen | ||
| Werkzeuggröße | Außenwerkzeug | mm | 25x25 |
| Bohrstangendurchmesser | mm | ∅40 | |
| Bearbeitungsgenauigkeit | IT6 | ||
| Positioniergenauigkeit | X-Achse | mm | 0,01 |
| Z-Achse | mm | 0,015/0,015/0,02/0,035 | |
| C-Achse | mm | 48'' | |
| Wiederholgenauigkeit | X-Achse | mm | 0,005 |
| Z-Achse | mm | 0,007/0,007/0,013/0,02 | |
| C-Achse | mm | 24'' | |
| Max. Werkstückbelastung | Scheibenart | kg | 200 |
| Wellenteile | kg | 600;800 | |
| Maschinengewicht | kg | 6000/7500/9500/12000 | |
| Werkzeugmaschinenlänge × Breite × Höhe | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
FAQ
F: Warum unsere Maschine wählen?
A: 1. Hohe Qualität zu wettbewerbsfähigen Preisen
2. 20 Jahre Exporterfahrung
3. CE-, ISO-Zertifikate
4. 24 STUNDEN ONLINE-SERVICE (Telefon, Skype, WhatsApp)
6. 12 Monate Qualitätsgarantie
F: Können wir mit kleinen Mengen beginnen? Was ist das MOQ?
A: Wir können Bestellungen mit jeder Menge annehmen. Das MOQ ist 1 Einheit
F: Haben Sie eine Qualitätskontrolle oder irgendwelche Sicherheitsstandards?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um eine gute Qualität zu gewährleisten.
F: Wie können wir die Bedienung der Maschine erlernen?
A: Bedienungsanleitungsvideo und -anweisungen, sogar ein Ingenieur, sind verfügbar.
