Horizontale CNC-Drehmaschine mit 45-Grad-Schrägbett, 3000 U/min, Metallbearbeitungsdrehmaschinen T4C
Einzelheiten zum Produkt
| Produktname: | HTCT4C Horizontal-Schrägbett-CNC-Drehmaschine | Höchstdurchmesser der Schaukel über dem Bett:: | ₹720/₹720/₹720/₹720mm |
|---|---|---|---|
| Maximale Schneidlänge:: | 500/1000/1500/2500 mm | Maximaler Schneidendurchmesser:: | 500mm |
| Maximaler Drehdurchmesser der Rutsche:: | 500mm | Durchmesser des Spindelloches:: | 80 mm |
| Maximaler Durchmesser der Bar:: | 65 mm | Drehzahlbereich der Spindel:: | 35〜3000 U/min |
| Standarddurchmesser des Schubs:: | 10 Zoll | Standard-Werkzeugturmtyp:: | horizontal Werkzeugrevolver 12 Stationen |
| Hervorheben |
Horizontale CNC-Drehmaschine mit Schrägbett,CNC-Drehmaschine mit 45-Grad-Schrägbett,Metallbearbeitungsmaschinen |
||
Beschreibung des Produkts

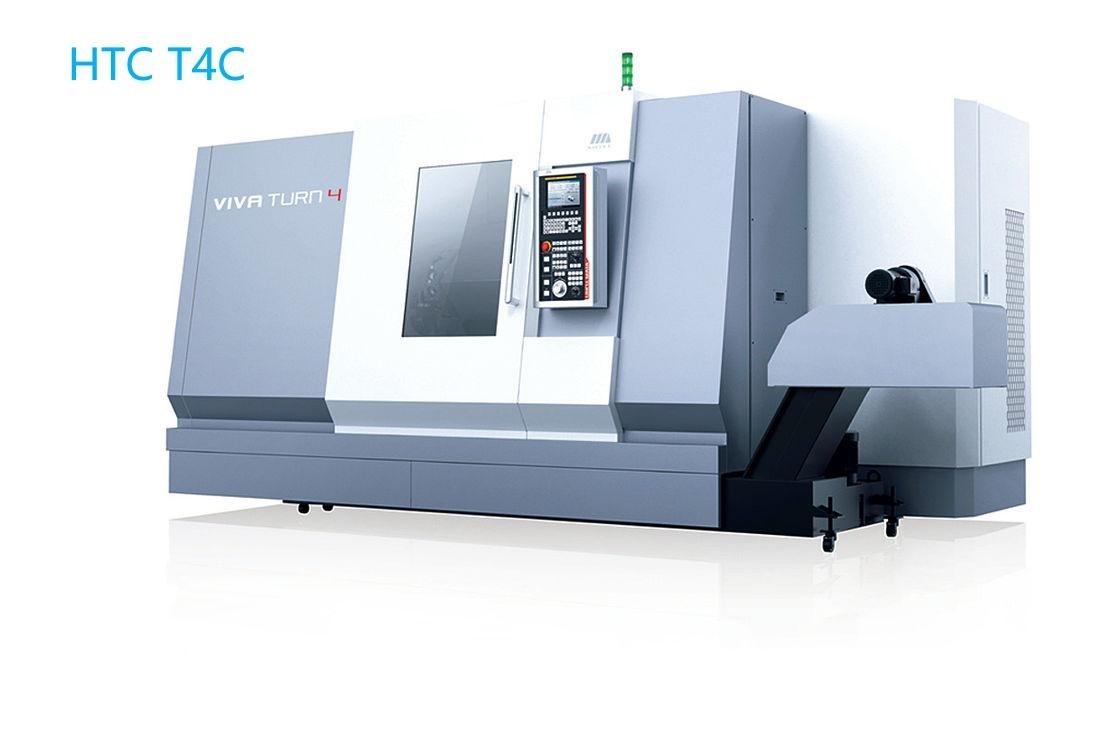

Metallbearbeitung chinesische Fabrik HTCT4C Horizontales Schrägbett CNC Drehmaschine
Produktbeschreibung
Das 45° starre, integrierte Neigungsbett hat eine stabile Leistung, die die Bearbeitungsgenauigkeit und Lebensdauer gewährleistet.Modularer Zusammensatz, einfache Realisierung von dreiachsigen, vierachsigen Konfigurationen und Funktionen.
Haupttechnische Parameter
| Artikel 2 | Einheit | T4C | |
| Höchstdurchmesser der Schaukel über dem Bett | mm | ₹720/ ₹720/ ₹720/ ₹720 | |
| Maximale Schneidlänge | mm | 500/1000/1500/2500 | |
| Maximaler Schnittdurchmesser | mm | 500 | |
| Maximaler Drehdurchmesser der Rutsche | mm | 500 | |
| Spindelnase | A2 bis 8 | ||
| Durchmesser des Spindellochs | mm | 80 | |
| Höchstdurchmesser des Durchgangs | mm | 65 | |
| Drehzahlbereich der Spindel | R/min/Nm | 35 ~ 3000 | |
| Hauptmotor 15 Minuten / Dauer | Leistung | 22/30 | |

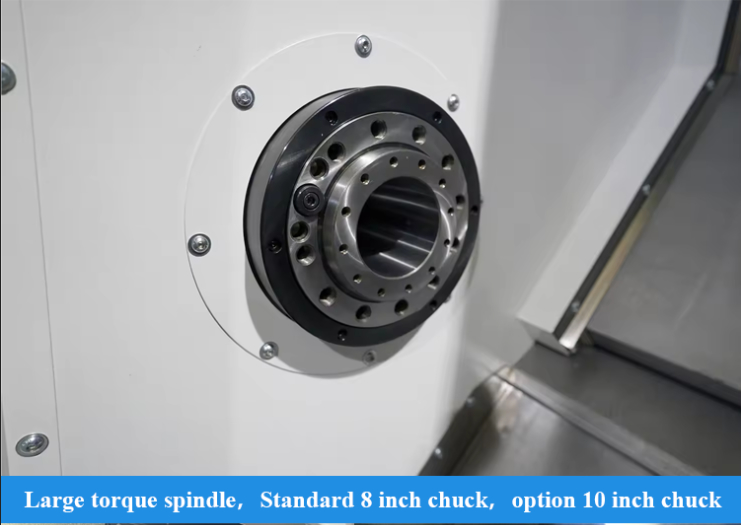

| Standarddurchmesser des Schubs | Zoll | 10 | |
| X/Z-Achse schnelle Bewegungsgeschwindigkeit | m/min | 30/30,30/30,30/20,30/12 | |
| Fahrt auf der X-Achse | mm | 280 | |
| Fahrt auf der Z-Achse | mm | 570/1070/1570/2570 | |
| Schwanzspindel-Stäbe | Mohs | 5# | |
| Schwanzkörperschlag | mm | 450/850/1200/2200 | |

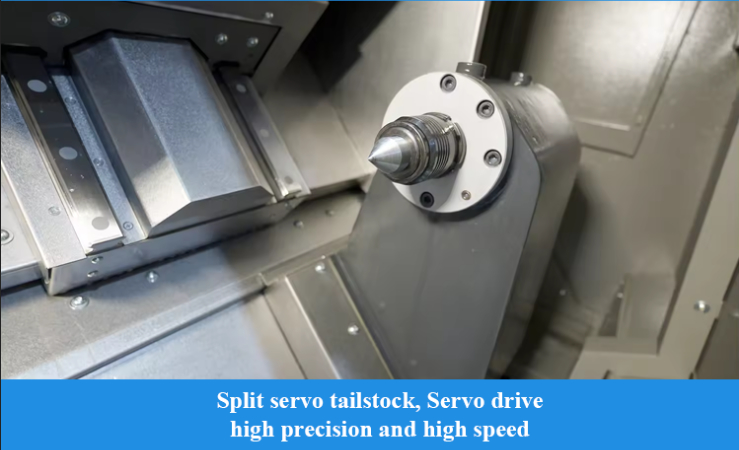

| Rückenstock-Hülsenstrich | mm | 150 (Spezifikation 1000/1500/2500) |
|
| Standardwerkzeugturmtyp | Horizontales Werkzeugturm 12 Stationen | ||
| Werkzeuggröße | Außenwerkzeug | mm | 25x25 |
| Durchmesser der Bohrstange | mm | ¥40 | |
| Genauigkeit der Bearbeitung | IT6 | ||
| Positionsgenauigkeit | X-Achse | mm | 0.01 |
| Z-Achse | mm | 0.015/0.015/0.02/0.035 | |
| Wiederholung der Positionsgenauigkeit | X-Achse | mm | 0.005 |
| Z-Achse | mm | 0- Ich bin nicht derjenige.02 | |
| Max. Arbeitslast | Festplattenart | Weigerung | 200 |
| Teile für Wellen | Weigerung | 600;800 | |
| Maschinengewicht | Weigerung | 6000/7500/9500/12000 | |
| Werkzeugmaschine Länge × Breite × Höhe | mm | 3550x2140x2150 4550x2140x2150 4700 x 2250 x 2250 5900 x 2250 x 2250 |
|
Strukturvorteile

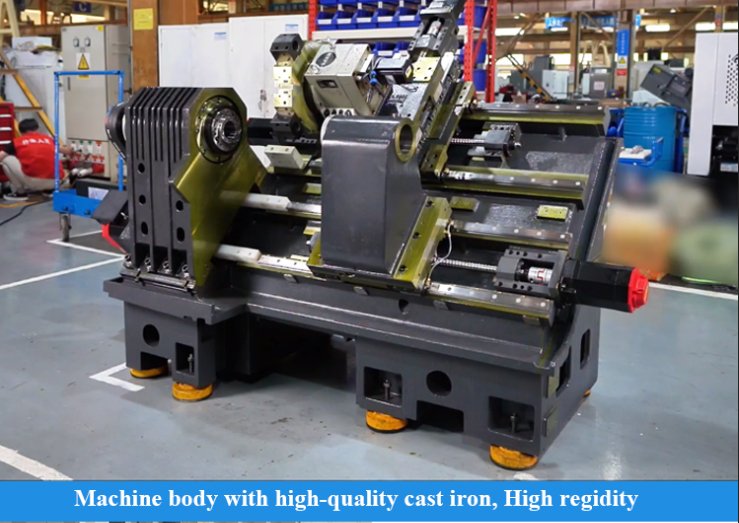

Hohe Steifigkeit Hochpräzision Rich-Konfiguration

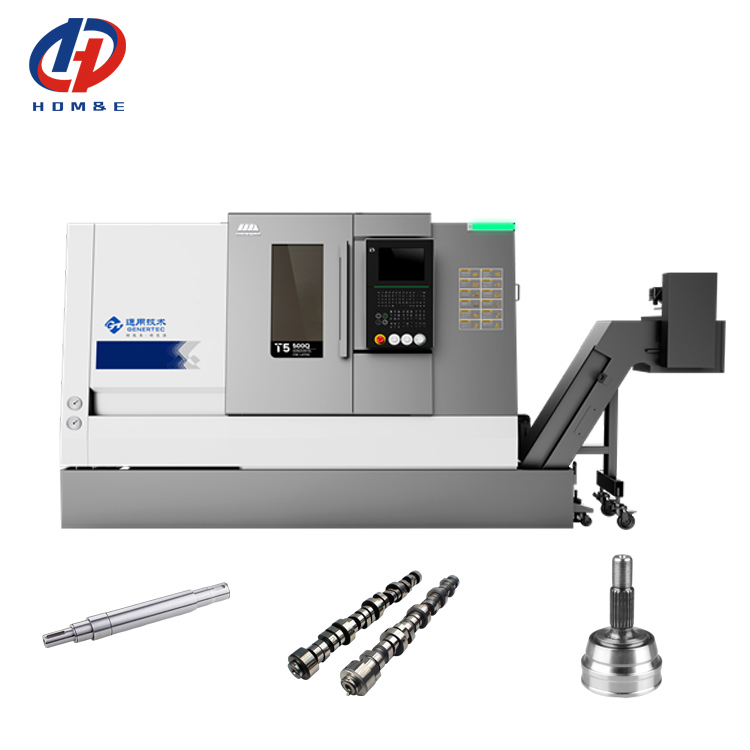

Anwendung in der Industrie
Produkt-Highlights
Metallbearbeitung chinesische Fabrik HTCT4C Horizontales Schrägbett CNC Drehmaschine Produktbeschreibung Das 45° starre, integrierte Neigungsbett hat eine stabile Leistung, die die Bearbeitungsgenauigkeit und Lebensdauer gewährleistet.Modularer Zusammensatz, einfache Realisierung von dreiachsigen, ...
