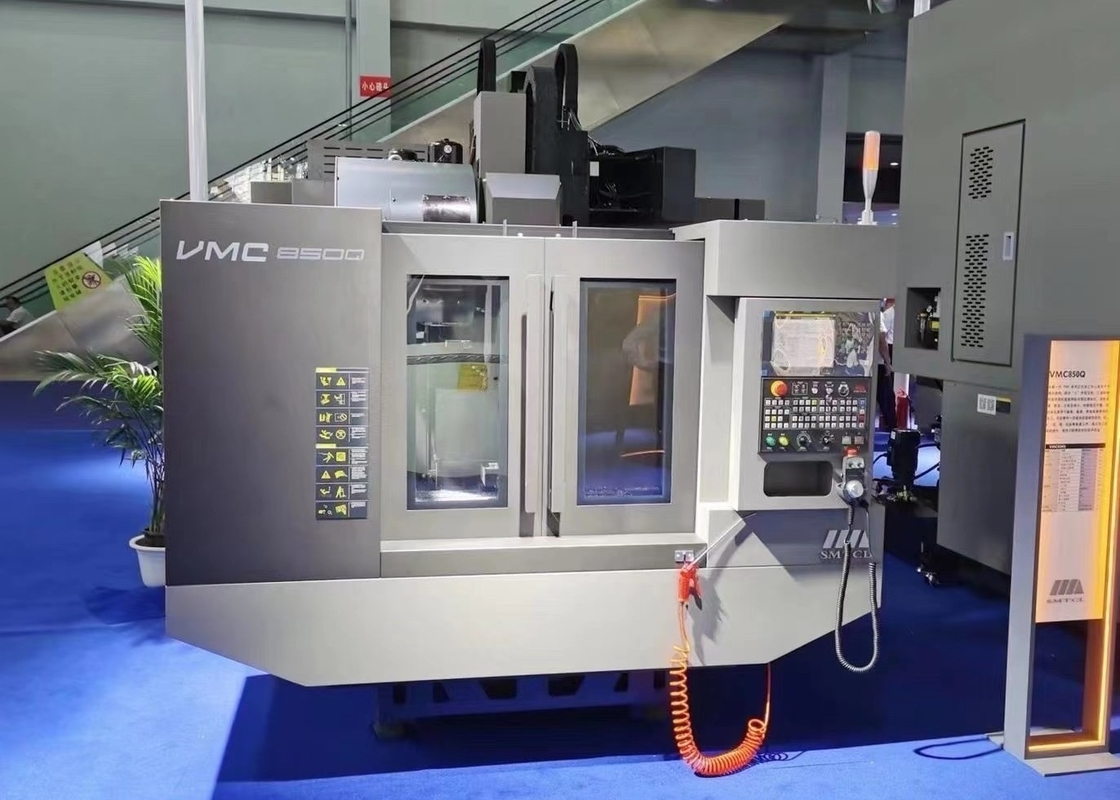

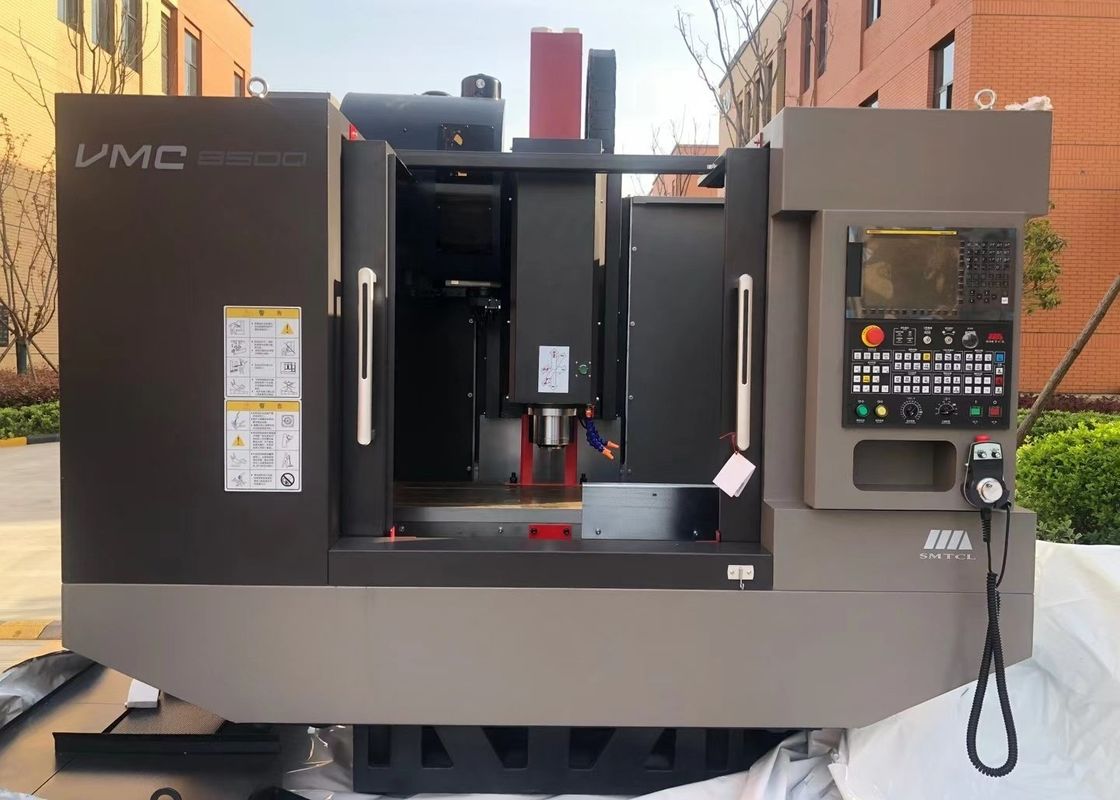

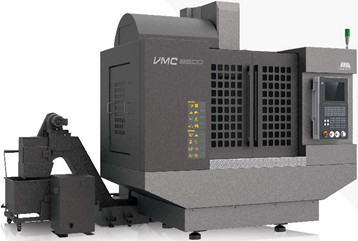

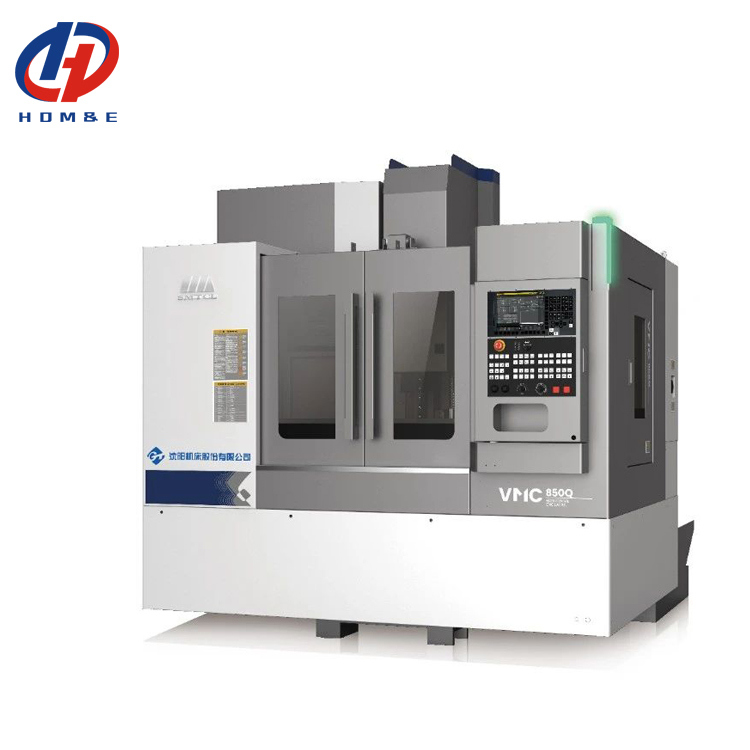

Hochgeschwindigkeitsmetall-CNC vertikale Mitte maschineller Bearbeitung 11kW VMC850Q
Einzelheiten zum Produkt
| Produktname:: | VMC850Q Vertikalbearbeitungszentrum | Bettgröße:: | 1000x500mm |
|---|---|---|---|
| Maximale Belastung des Tisches:: | 600 kg | Verfahrweg der X/Y/Z-Achse:: | 850/500/540 mm |
| Spindelkegel/Spindelschaft:: | (7:24) BT40 | Max. Spindeldrehzahl:: | 10000U/Min |
| Maximales Abtriebsdrehmoment:: | 35,8/70 (S215) Nm | Spindelmotor:: | 7,5/11 kW |
| Werkzeugmagazin und Menge:: | 24 Manipulatoren | Gewicht:: | 4500 kg |
| Hervorheben |
VMC850Q CNC vertikale Mitte maschineller Bearbeitung,Metall-CNC vertikale Mitte maschineller Bearbeitung,vertikale Hochgeschwindigkeitsmitten der maschinellen Bearbeitung 11kW |
||
Beschreibung des Produkts
Produktbeschreibung:
1, Design mit hoher Steifigkeit und hoher Stabilität
* Hochfestes integriertes Gussbett

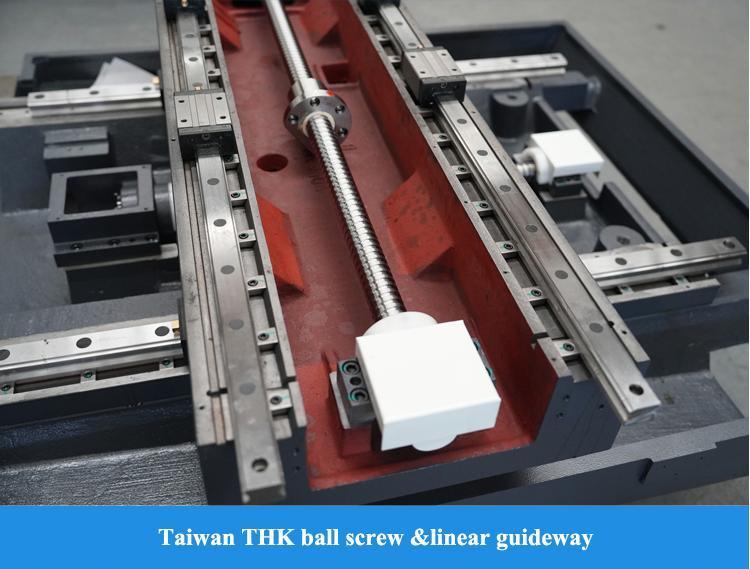

* Dreiachsige Rollenführung der P-Klasse
* Fischgrätensäule mit großer Spannweite
Bewertung durch Dritte: Führendes Leistungsniveau
Produktparameter:
|
Artikel
|
Einheit
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Kapazität
|
Verfahrweg der X-Achse
|
mm
|
850
|
1000
|
1100
|
|
Verfahrweg der Y-Achse
|
mm
|
500
|
500
|
620
|
|
|
Verfahrweg der Z-Achse
|
mm
|
540
|
540
|
600
|
|
|
Spindelnase zur Tischoberfläche
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Spindelnase zur Säulenoberfläche
|
mm
|
640
|
640
|
743
|
|
|
Arbeitstisch
|
Tischgröße (L×B)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Maximale Belastung des Tisches
|
kg
|
600
|
600
|
1000
|
|
|
T-Nutengröße
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Spindel
|
Spindelgeschwindigkeit
|
U/min
|
10000
|
10000
|
10000
|
|
Spindelkegel/Spindelschaft
|
mm
|
7/24 Konus
|
7/24 Konus
|
7/24 Konus
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Spindelmotor
|
kw
|
7,5/11
|
7,5/11
|
15.11
|
|
|
Maximales Ausgangsdrehmoment
|
Nm
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Spindelantriebstyp
|
|
Synchronzahnriemen
|
|||
|
Werkzeuge
|
Werkzeughaltermodell
|
|
MAS 403 BT40
|
||
|
Modell mit Zugbolzen
|
|
MAS 403 P40T-I
|
|||
|
Vorschubgeschwindigkeit
|
X,Y,Z-Eilgang
|
m/min
|
48/48/48
|
||
|
3-Achsen-Motorleistung (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
3-Achsen-Motordrehmoment (X/Y/Z)
|
N·m
|
11.11.20
|
11.11.20
|
20.20.20
|
|
|
Maximale Schnittvorschubgeschwindigkeit
|
mm/min
|
1-20000
|
|||
|
ATC
|
Typ
|
Stk
|
ATC mit Roboterarm
|
||
|
Modus
|
|
Nächste Werkzeugauswahl in Bi-Richtung
|
|||
|
Kapazität
|
Stk
|
24
|
|||
|
Maximale Werkzeuglänge
|
mm
|
300
|
|||
|
Maximales Werkzeuggewicht
|
kg
|
7
|
|||
|
Max. zu Festplattendurchmesser-Voll
|
mm
|
80
|
|||
|
Max. zu Scheibendurchmesser-angrenzend
|
mm
|
150
|
|||
|
Werkzeugwechselzeit (TT)
|
Sek
|
2.5
|
|||
|
Die Höhe zwischen Tisch und Boden
|
mm
|
900
|
900
|
950
|
|
|
Andere
|
Gesamtabmessungen
(L×BxH)
|
mm
|
2400×2975×2840
(Späneförderer ausschließen)
|
2700×2975×2840
(Späneförderer ausschließen)
|
2940×3450×3050
(Späneförderer ausschließen)
|
|
Nettogewicht der Maschine
|
kg
|
5100
|
5400
|
6200
|
|
|
Gesamtleistungsbedarf
|
KVA
|
18
|
18
|
25
|
|
|
Standardkonfiguration:
1. FANUC OI-MF TYPE(5)β-Steuerungssystem
2. Spindel mit 10.000 U/min, mit Riemen verbunden 3. 24-Scheiben-Manipulator-Werkzeugmagazin 4. Wassertank + Bettspülchip 5. Luftpistole, Arbeitslicht, Warnlicht reinigen |
Selektive Konfiguration:
1. Fanuc Oi-MF TAPE(l)β-System
2. Fanuc Oi-MF TAPE(l)α-System 3. Siemens 828D CNC-System 4. Direkter Anschluss einer mechanischen Spindel mit 12.000 U/min 5. 16000 U/min, 24000 motorisierte Spindel 6. Drehtisch der 4. Achse 7. Abkühlung im Inneren 2 MPa, 3 MPa, 5 MPa, 7 MPa 8. Öl-Wasser-Abscheider 9. Kettenspäne-Entferner 10. Reinwasserpistole 11. Werkzeug- und Werkstückinspektion 12. Automatische Tür 13. Sicherheitstürschloss 14.Schaltschrank und Klimaanlage |
||||
UNSER Service:
Stellen Sie sicher, dass Sie eine qualitativ hochwertige Maschine erhalten
1. Alle Teile müssen überprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpunkte
4. Musterverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Auslieferung
◆ Über 30 Jahre Forschungs- und Entwicklungsgeschichte, das Unternehmen wurde 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Designkapazitäten
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus im Hinblick auf Ergonomie und einfache Wartung
◆ Unser Strukturdesignprinzip: einfache Wartung und Installation, niedrige Wartungskosten, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
beginnend mit dem Frachtbriefdatum der Maschine.
Pr-Sales: Maßgeschneiderte Lösungen, Planung und Design; Eins-zu-eins-Service
Kundendienst: 7 Tage 24 Stunden Online-Service, Fernführung der Installation, Andocken an das Softwaresystem des Kunden
erfolgt zwischen Werken mit einer vollständigen Produktionskette, die Ihre zuverlässigste Garantie darstellt.
