Drechseln horizontaler Bett CNC der Schrägen-HTC40E/500 Steuerung SMTCL SYMG Motors GSK988TA Fanuc 15KW 11KW
Einzelheiten zum Produkt
| Product name: | HTC40E /500 Horizontal Slant Bed CNC Lathe | Max. cutting length: | 500mm |
|---|---|---|---|
| Max. cutting diameter: | 360 mm | Max. swing diameter over slide: | 320 mm |
| Type of spindle head: | A2-6 | Spindle bore diameter: | ø65 |
| Spindle speed range: | 50-4500 r/min | Main motor power: | 15KW/11KW (30 minutes/ continuous) |
| Max. output torque of spindle: | 177Nm ( GSK988TA control system) | Standard type of Turret: | Horizontal 8 tool stations |
| Hervorheben |
HTC40E-Schrägen-Bett CNC-Drehbank,GSK988TA-Schrägen-Bett CNC-Drehbank,Horizontale Drehbank CNC-11KW |
||
Beschreibung des Produkts

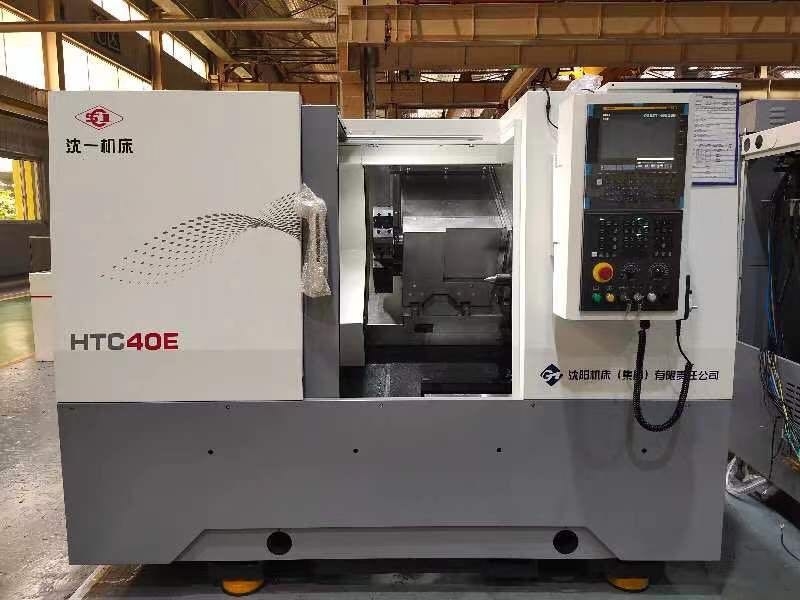

Super kostengünstige, geringe Ausfallrate HTC40E Horizontales Schrägbett CNC-Drehmaschine
Werkzeugmaschinen
Integraler Spindel, reduziert den Leistungsverlust der mechanischen Übertragung, schneller und stetiger Start, mit geringem Temperaturanstieg, geringer thermischer Verformung, hoher Präzision.
Das Lagermaterial besteht aus hochdichtem Gusseisen mit hoher Festigkeit und guter Stoßdämpfung.
Geschlossene Splitterentladekammer, um sicherzustellen, dass die Schneidflüssigkeit nicht fließt, leicht zu sammeln Eisensplitter.

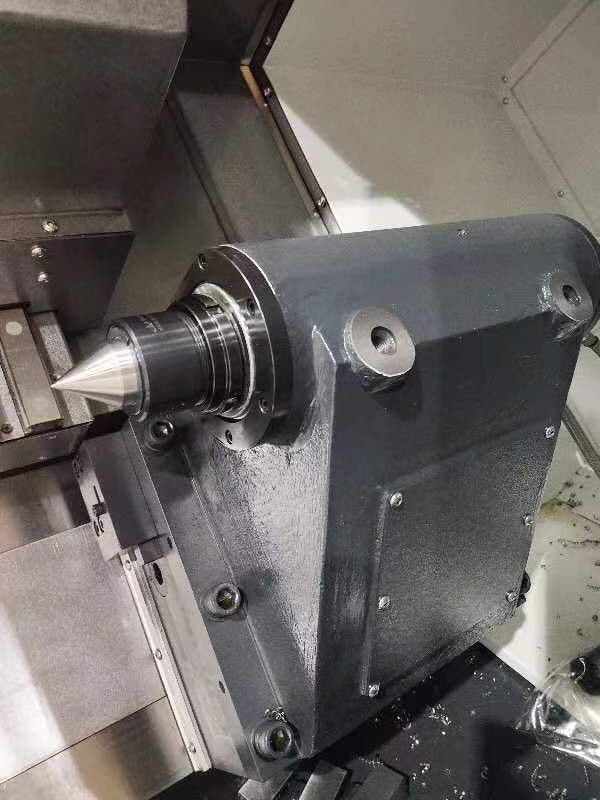

Rücksitz, mit integrierter Schiebeleitung, Teleskophülle, manuelle Verriegelung, gute Steifigkeit.
Einfach Schicht ziehen Abdeckung, unabhängige Einfach Schicht ziehen Abdeckung ist in der Werkzeugmaschine angeordnet, um Ebenen zu reduzieren, Fehler zu reduzieren, nicht nur wasserdicht und Eisenfolien,aber auch bei hoher Geschwindigkeit und geringen Geräuschen bewegen kann.
Haupttechnische Parameter
| Artikel 2 | Einheit | HTC40E/300 | Der Wert der Verpackung ist zu messen. | ||
| Maximaler Schwungdurchmesser über dem Bett | mm | 500 | 500 | ||
| Maximale Schneidlänge | mm | 300 | 500 | ||
| Maximaler Schnittdurchmesser | mm | 360 | 360 | ||
| Maximaler Schwingendurchmesser auf der Rutsche | mm | 320 | 320 | ||
| Spindelnase | A2 bis 6 | A2 bis 6 | |||
| Durchmesser des Spindellochs | mm | 65 | 65 | ||
| Durchmesser des Durchmesserbars | mm | 50 | 50 | ||
| mit einer Spindel | Drehzahlbereich der Spindel | R/min/Nm | 50 ~ 4500/177 | 50 ~ 4500/177 | |
| Stammstock | Maximales Ausgangsdrehmoment der Spindel | ||||
| Hauptmotor | 30 Minuten / kontinuierlich | Leistung | Die Bibel, 15/11 | Die Bibel, 15/11 | |
| Standardschlagzeug | Durchmesser der Schachtel | Zoll | 8' | 8' | |
| Schnelle Geschwindigkeit auf der X-Achse | m/min | 30 | 30 | ||
| Schnelle Geschwindigkeit der Z-Achse | m/min | 30 | 30 | ||
| Fahrt auf der X-Achse | mm | 200 | 200 | ||
| Fahrt auf der Z-Achse | mm | 320 | 550 | ||
| Schwanzstück | mm | _ | 350 | ||
| Schwanzspindel Spindel | Morsezeichen | _ | 5# | ||
| Höchster Zug | mm | _ | 100 | ||
| Standardformular für Werkzeughalter | Horizontale 8-Station | Horizontale 8-Station | |||
| Werkzeuggröße | Außenmesser | mm | 25 × 25 | 25 × 25 | |
| Durchmesser der Bohrstange | mm | 40 | 40 | ||
| Genauigkeit der Bearbeitung | IT6 | IT6 | |||
| Oberflächenrauheit des bearbeiteten Werkstücks | μm | Ra1.6 | Ra1.6 | ||
| Positionsgenauigkeit | X-Achse | mm | 0.008 | 0.008 | |
| Z-Achse | mm | 0.008 | 0.008 | ||
| Wiederholung der Positionsgenauigkeit | X-Achse | mm | 0.004 | 0.004 | |
| Z-Achse | mm | 0.004 | 0.004 | ||
| Gewichtskapazität | Festplattenart | Weigerung | 200 | 200 | |
| Teile für Wellen | Weigerung | _ | 500 | ||
| Maschinengewicht | Weigerung | 3400 | 3650 | ||
| Aussehen der Werkzeugmaschine | Länge × Breite × Höhe | mm | 2400 × 1900 × 1850 | 2400 × 1900 × 1850 | |
Standardkonfiguration
CNC-System GSK988TA
Taiwan 8 ̊ Massivschlauch
mit einer Leistung von mehr als 50 Watt
Hydraulische Heckstäbe
Importlager
Inländische Blei-Schraube und Führung
Automatisches Schmiersystem
Automatisches Kühlmittelsystem
Beleuchtungsleuchte
Vollschutz vor Spritzschutz
Teleskophüllen
Optionale Konfiguration
FANUC-Steuerungssystem
Taiwan 8 ̊ Hohlschlauch
12-Positions-Servo-Turm
Einfuhr von Schrauben und Leitungen
Automatischer Splitterförderer und Splitterdiagramm
Automatische Stangeinlage
Kraftwerkzeugturm
Vorteil der Maschine

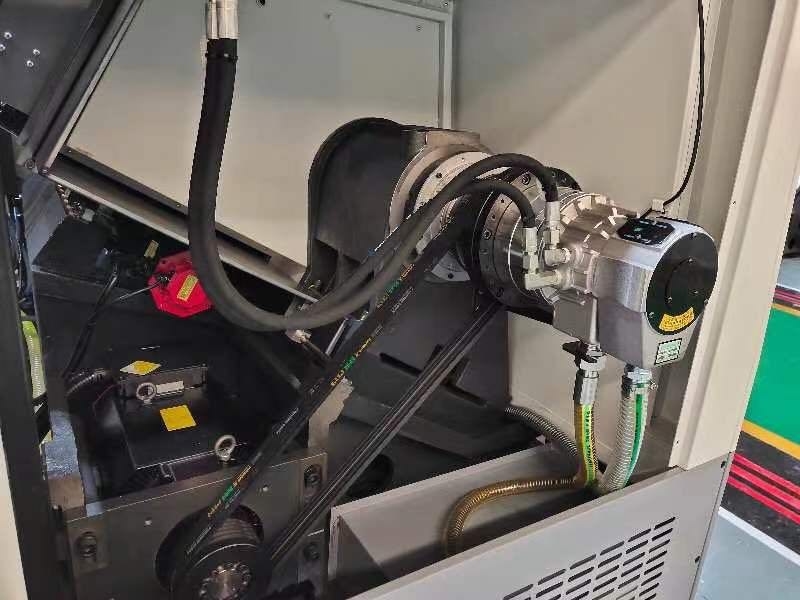

I. Schmale V-Gürtelantriebsstruktur
Durch die Gürtelrolle direkt fahren die Spindel Rotation, reduzieren den Leistungsverlust der mechanischen Übertragung, starten schnell und stabil.

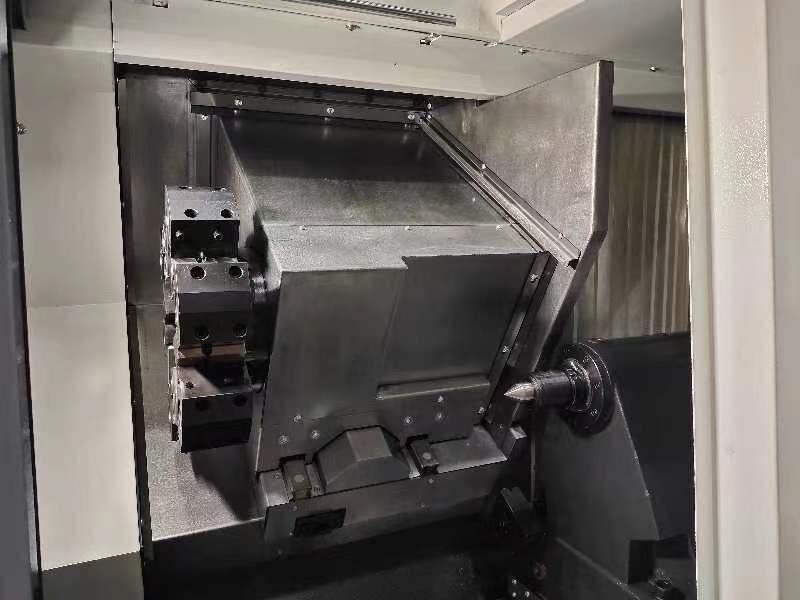

II.Servo-Werkzeugruhe
Mit Servomotor, hoher Präzision und hoher Zuverlässigkeit angetrieben, können die Anforderungen an hohe Leistung und schnellen Werkzeugwechsel erfüllt werden.
III.Die integrierte Spindelkode
Der spezielle Spindel-Encoder annulliert den synchronen Gürtelübertragungsmechanismus und verringert effektiv die Ausfallrate.
IV.Zwei Achsenzufuhr
Die X- und Z-Achsen werden durch einen Servomotor angetrieben und durch eine elastische Verbindung direkt mit einer Kugelschraube verbunden.
Zwei-Achsen-Leitbahn nimmt rollende Leitbahn an, die Leitbahn ist vier Richtungen gleicher Lastart, hoche Präzisionslast verbessert die Verarbeitungsgenauigkeit und die Produktionseffizienz erheblich
