SMTCL Mehrzweck-Fanuc-System CNC-Drehmaschine T5.2-500Q Metallverarbeitung Schrägbett CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | T5.2-500Q |
|---|---|---|---|
| CNC-Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Schrägbettdrehmaschine CNC-Maschine | Verfahrweg (X-Achse) (mm): | 200 |
| Verfahrweg (Z-Achse) (mm): | 560 | X/Z-Eilgang: | 30m/min |
| Werkzeugständerstationen: | 8 | Max. Spindelgeschwindigkeit (U/min): | Max. Spindelgeschwindigkeit (U/min) |
| Max. Gedrehte Länge (mm): | 500 | Max. Über das Bett schwingen: | Φ560 |
| Max. über die Rutsche schwenken: | Φ350 | Max. Schnittdurchm.: | Φ360 |
| Hervorheben |
Mehrzweck-Schrägbett CNC-Drehmaschine,CNC-Drehmaschine mit hoher Präzision,3 Achsen Schrägbett CNC Drehmaschine |
||
Beschreibung des Produkts

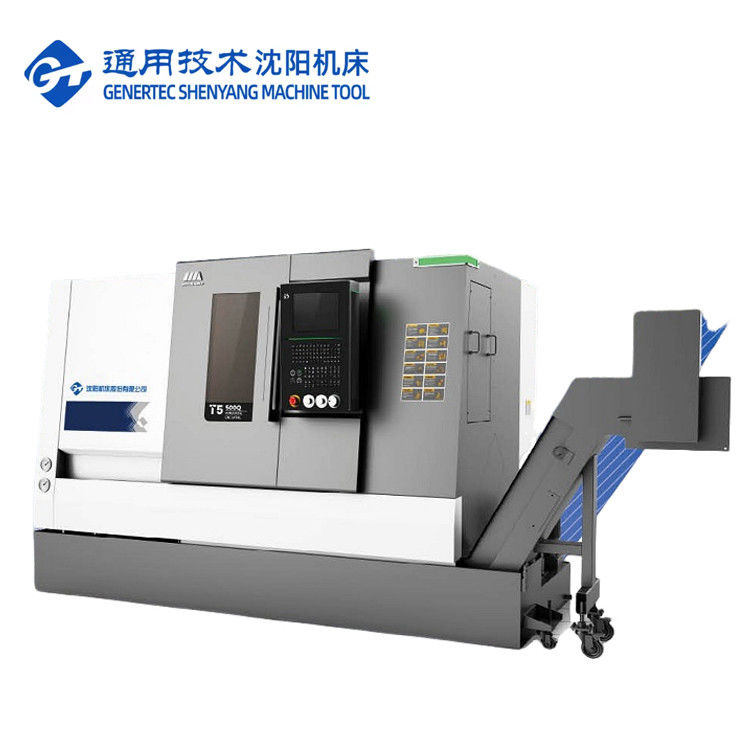

SMTCL Mehrzweck-CNC-Drehmaschine T5.2-500Q Fanuc-System Metallverarbeitung 3 Achsen Schrägbett CNC-Drehmaschine
Die T5Q-Serie horizontal CNC-Drehmaschine, die intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie kombiniert, verfügt über hohe Präzision, hohe Effizienz und hohe Schneidfestigkeit.Die Software zur Analyse von Endelementen wird zur Optimierung des Designs verwendet, die Verteilung der Spannungspunkte analysieren, die Verformung von Teilen reduzieren und die optimale Struktur der gesamten Maschine erreichen.Die Hauptgussstücke bestehen alle aus hochfesten Gusseisenmaterialien, wodurch die Schwingungen während des Schneidvorgangs minimiert und die Bearbeitungsgenauigkeit und Schneidstabilität verbessert werden.
- C3 vorgezogene Schraube
- Technologie zur Fehlerkompensation
- Quantifizierung der Prozessnormen
- Zwei Achsen mit hoher und schneller Geschwindigkeit

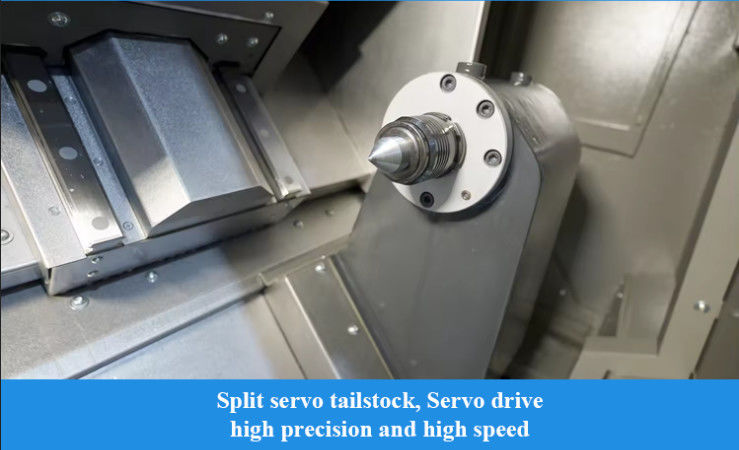

- Split-Servo-Schwanz
- Hochleistungs-Servo-Schneidturm

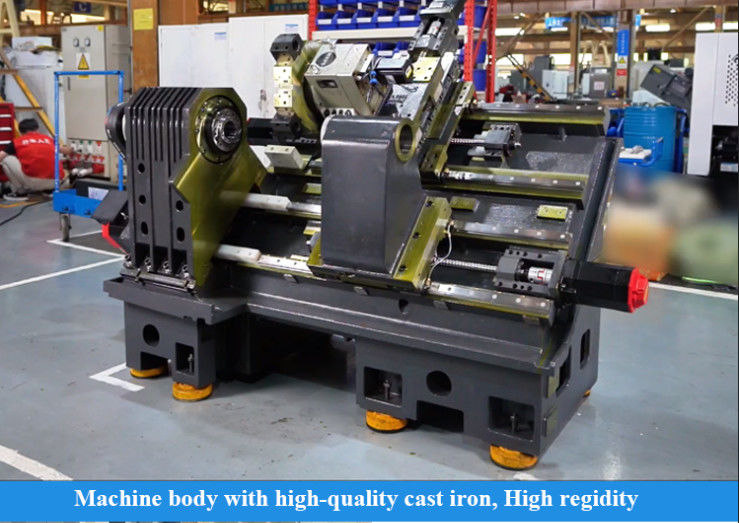

- Gusseisenbett und andere Schlüsselgusswaren von hoher Qualität
- Zylindrische Rollenspindellager mit großer Spannweite in zwei Reihen
- Antischwenkbare Sattelstruktur
| Artikel | Einheit | T5.2-500Q | T5.2-1000Q | |
| Max. Drehdurchmesser | mm | Φ360 | Φ360 | |
| Max. Drehlänge | mm | 500 | 500 | |
| Max.Swing-Durchmesser über dem Bett | mm | Φ560 | Φ560 | |
| Max.Swing-Durchmesser über Querrutsche | mm | Φ350 | Φ350 | |

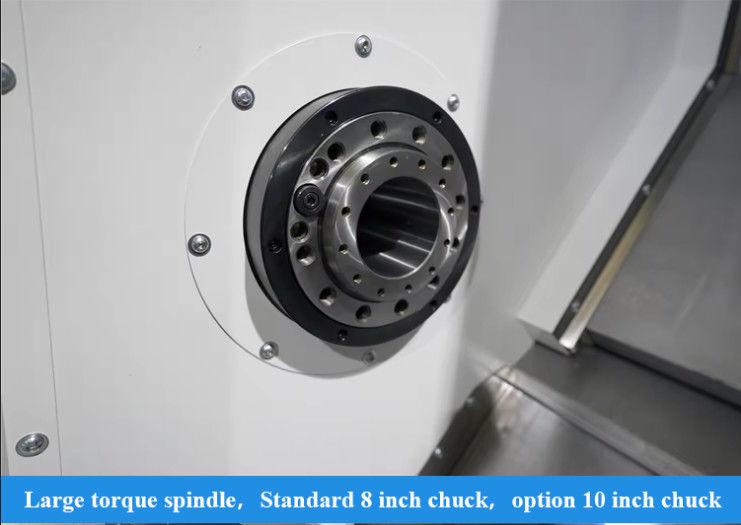

| Spindel | Typ der Spindelnose | A2 bis 6 | A2 bis 6 | |
| Innerer Durchmesser des vorderen Lagers | mm | 100 | 100 | |
| Verstärker der Spindelbohrung | 1:20; Φ70 | 1:20; Φ70 | ||
| Spindelbohrung | mm | Φ65 | Φ65 | |
| Max. Durchmesser der Stange | mm | Φ50 | Φ50 | |
| Standarddurchmesser des Schubs | Zoll | 8 | 8 | |
| Max. Spindelgeschwindigkeit | r/min | 4500 | 4500 | |
| Nenndrehmoment der Spindel | Nm | 136 ((769r/min) | 136 ((769r/min) | |
| Max. Drehmoment der Spindel | Nm | 245 ((576 r/min) | 245 ((576 r/min) | |
| Hauptmotorleistung kontinuierlich /15 Minuten | Leistung | Die Bibel, 15. 11. | Die Bibel, 15. 11. | |
| Zwei Achsen | Schnelle Durchfahrt der X/Z-Achse | m/min | 30 | 30 |
| X-Achsenbewegung | mm | 200 | 200 | |
| Z-Achsenfahrt | mm | 560 | 1050 | |
| Hinterhalt | Reisen der Schwanzbestände | mm | 500 | 950 |
| Schwanzfederfeder | Morsezeichen | MT-5 | MT-5 | |
| Turm | Form des Turms | Horizontale 8-Positionen-Servo-Turm | Horizontale 8-Positionen-Servo-Turm | |
| Mittelhöhe des Turms | mm | 80 | 80 | |
| Richtigkeit der Wiederholung der Positionierung der Turmdrehung | - Ich weiß. | ± 16 | ± 16 | |
| Ob der Schneider in der Nähe ausgewählt werden kann | - Ja, das ist es. | - Ja, das ist es. | ||
| Andere | Abstand vom Spindelzentrum bis zum Bettboden | mm | 1015 | 1015 |
| Maschinennettogewicht | Weigerung | 4200 | 4750 | |
Standarddaten:
|
Die Optionen:
|
|||
| Gesamtstromversorgungsleistung | KVA | 27 | 27 | |
| Gesamtmaße (Länge X Breite X Höhe) | mm | 2750 × 1890 × 1900 | 3620 × 1890 × 1900 | |
- Alle Teile müssen überprüft werden.
- Mehr als 100 Produktionsprozesskontrollen
- Über 200 Kontrollpunkte
- Probeverarbeitung jeder Maschine
- 72 Stunden Probelauf vor der Lieferung
- Höchste Qualität, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
- Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
- Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
- F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
- Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
- F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine. - F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden - F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt. - F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
- F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
