SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine

SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine

Höchststarke vertikale CNC-Drehstelle

Versatile CNC-Fräsenbohrmaschine

CNC-Werkzeug für vielseitiges Drehen

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC850 Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Marke:
SMTCL
Spindelkonus::
USE Gewerbewirtschaft
Typ::
Vertikal
Cnc-Kontrollsystem::
FANUC, Siemens
Vorschubgeschwindigkeit (mm/min)::
1 - 20000 mm/min
Positionierung der Genauigkeit (Millimeter)::
0,006
Wiederholbarkeit (X/Y/Z) (Millimeter)::
0,004
Spindel-Leistungsstärke (Kilowatt)::
7.5/11
Werkzeugmagazin-Kapazität::
24
Abmessungen (L*W*H)::
2400x3125x2840mm
X-Achsenbewegung:
850 mm
Y-Achse Reise:
500 mm
Z-Achsenfahrt:
540 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Das Holzetui, Zinnstamm, andere seetaugliche Verpackung
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

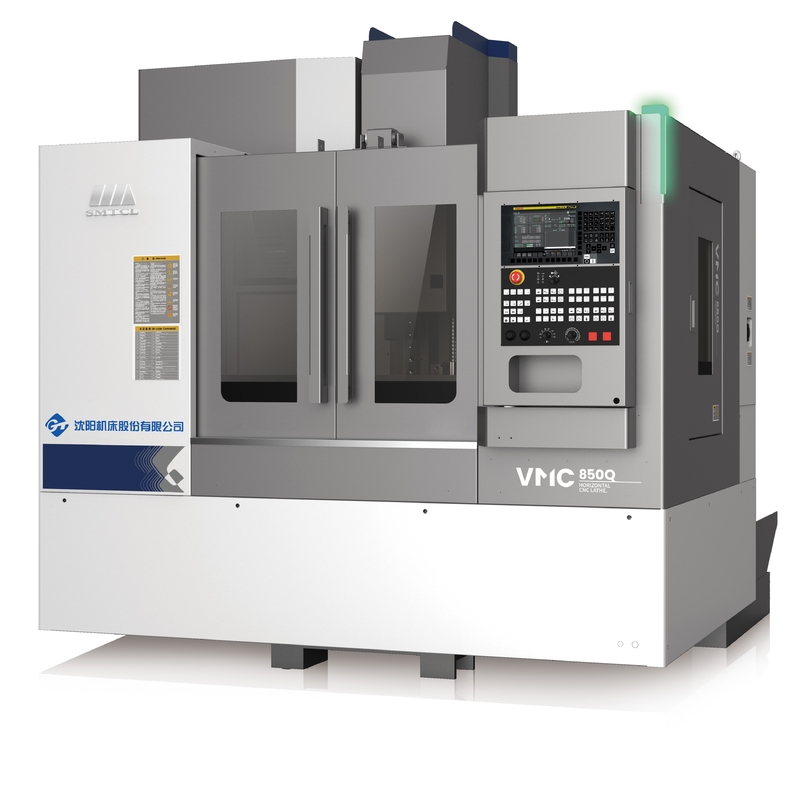

SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine 0

SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine
Diese neue Generation VMC850Q vertikalen Bearbeitungszentrum nimmt vertikale Rahmen Layout, Kreuzrutschen Struktur, hohe starre Hering Spalte, umgekehrte trapezförmige Spindelbox, niedrige Schwerpunkt,hochfesten BettDie Maschine ist einfach und kompakt, die Bodenfläche ist klein.ist für die Montage einer automatischen Leitung geeignet■ kann Oberflächenfräsen, Bohren, Bohren, Reaming, 2D und 3D Oberflächenbearbeitung, Tappen und andere Verfahren der Integration von Hochpräzisionsbearbeitung sein.hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.
Eigenschaften des Produkts:

1, Hochsteifigkeit und hohe Stabilität

* Hochfeste integrierte Gießbett

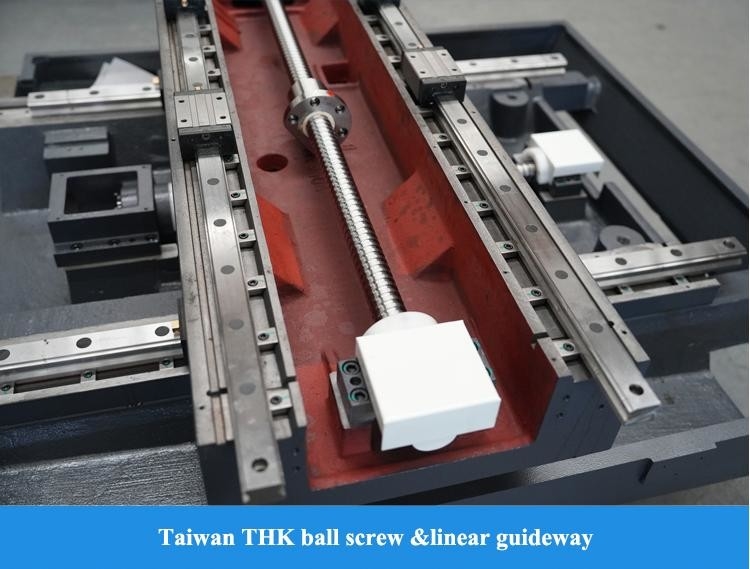

* Dreiachsige Rollenführung der Klasse P

* Lange Spannweite Heringknochenkolonne

2,Gute Genauigkeit und Genauigkeitsspeicherung
* C3 vorgezogene Schraube
* Technik der thermischen Symmetrie
* Fehlerkompensationstechnologie
3Sicherheit, Umweltschutz, effiziente Produktivität
* Dreiachsige Schnellverschiebung 48 m/min
* Direkte Spindel 12000 Umdrehungen pro Minute
* Doppelspiralförmiger Splitterentzug
Einzelheiten des Produkts:

SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine 1

Produktspezifikationen

Haupttechnische Spezifikationen

Haupttechnische Parameter
Artikel 1
Einheit
Spezifikationen
Kapazität
X-Achsenbewegung
mm
850
Fahrt auf der Y-Achse
mm
500
Z-Achsenfahrt
mm
540
Spindelnase zur Tischfläche
mm
120 bis 660
Spindelnase zur Spaltenoberfläche
mm
640
Arbeitstisch
Tabellengröße (L × W)
mm
1000 × 500
Maximale Last auf dem Tisch
Weigerung
600
Größe des T-Schlitzes
mm
18 × 5
Spindel
Drehzahl der Spindel
Umdrehungen pro Minute
10000
Spindel-Stäbe/Spindelstange
mm
7/24 Verjüngung
USE Gewerbewirtschaft
Spindelmotor
kW
7.5/11
Maximales Ausgangsdrehmoment
N.m.
35.8/70
Typ des Spindelantriebs

Synchrone Zahnriemen
Futterrate
X, Y, Z schnelle Durchfahrt
M/min
48/48/48
Maximale Schnittzufuhrrate
M/min
20
A.T.C.
Werkzeugspeicherkapazität
pc
Armtyp 24
Maximaler Werkzeugdurchmesser
mm
150(80)
Maximale Werkzeuglänge
mm
250
Zeit für den Werkzeugwechsel (T-T)
Sekunde
2.5
Genauigkeit
Positionsgenauigkeit X/Y/Z
mm
0- Ich weiß nicht.006
Wiederholbarkeitsposition X/Y/Z
mm
0- Ich weiß nicht.004
Andere
Gesamtmaße ((L×WxH)
mm
2400 × 3125 × 2840
Netto-Maschinengewicht
Weigerung
5100
Gesamtleistungsanforderung
KVA
18


Standard:

1. FANUC OI-MF TYPE (5) β Steuerungssystem
2. 10000 RPM Spindel, Gurt angeschlossen
3. 24 Werkzeugmagazin für Scheibenmanipulatoren
4Wasserbehälter + Bettspülchips
5Saubere Luftpistole, Arbeitslicht, Warnlicht

Optional:

1. Fanuc Oi-MF TAPE (')System
2. Fanuc Oi-MF TAPE (')System
3. Siemens 828D CNC-System
4. Direktverbindung 12000 RPM mechanische Spindel
5. 16000 RPM, 24000 motorisierte Spindel
6. Drehscheibe der 4. Achse
7- Kühlung innerhalb von 2MPa, 3MPa, 5MPa, 7MPa
8. Öl-Wasser-Trennscheib
9. Ketten-Chip-Entferner
10Reinwasserpistole.
11. Werkzeug- und Werkstückprüfung
- 12.automatische Tür
13Sicherheitsschloss
14. Elektrische Schranke und Klimaanlage

Hauptgenauigkeit:

Die Genauigkeit der Maschine umsetzt den Akzeptanzstandard GB/T18400.2-2010 Akzeptanzstandard für die Genauigkeit der Positionierung von Werkzeugmaschinen und die Genauigkeit der wiederholten Positionierung GB/T18400.4-2010
Inspektionspunkte
Fabrikstandard
Bearbeitungsgenauigkeit
IT6
Positionsgenauigkeit
X-Achse (mm)
0.008
Y-Achse (mm)
0.006
Z-Achse (mm)
0.006
Wiederholung der Positionierungsgenauigkeit
X-Achse (mm)
0.005
Y-Achse (mm)
0.004
Z-Achse (mm)
0.004

Hauptkonfiguration:

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
Artikel 1
Spezifikationen
Marke
Anmerkungen
CNC-System
FANUC Oi-MF PLUS TYPE (5)
FANUC

Hauptmotor
Die in Absatz 1 genannten Anforderungen gelten nicht für
FANUC

X-Achsenmotor
βiSc 12/3000-B
FANUC

Y-Achsenmotor
βiSc 12/3000-B
FANUC

Z-Achsenmotor
Die Prüfungen werden in Anhang I der Verordnung (EU) Nr. 765/2012 durchgeführt.
FANUC

X-Achsen-Schraublager
30 × 62 × 15
NSK/FAG/NACHI/NTN

Schraublager auf der Y-Achse
30 × 62 × 15
NSK/FAG/NACHI/NTN

Z-Achsen-Schraublager
30 × 62 × 15
NSK/FAG/NACHI/NTN

X-Achsen-Kugelschraube
φ40×16,C3
THK/PMI/HIWN

Kugelschraube auf der Y-Achse
φ40×16,C3
THK/PMI/HIWN

Kugelschraube zur Z-Achse
φ40×16,C3
THK/PMI/HIWN

X-Achsenführung
35
THK/REXROTH/PMI/HIWN

Y-Achsenführung
45
THK/REXROTH/PMI/HIWN

Z-Achsenführung
45
THK/REXROTH/PMI/HIWN

Verarbeitungsfall:
SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine 2
SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine 3
Warum Sie uns wählen:

◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle

◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet

◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität

◆ Stabiles und ausgereiftes Versorgungssystem

◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)

◆ Ergonomische und einfache Wartung

◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns:
SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine 4
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
SMTCL CNC-Vertikalbearbeitungszentrum VMC850Q Drehzentrum CNC-Fräsmaschine 5
Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
