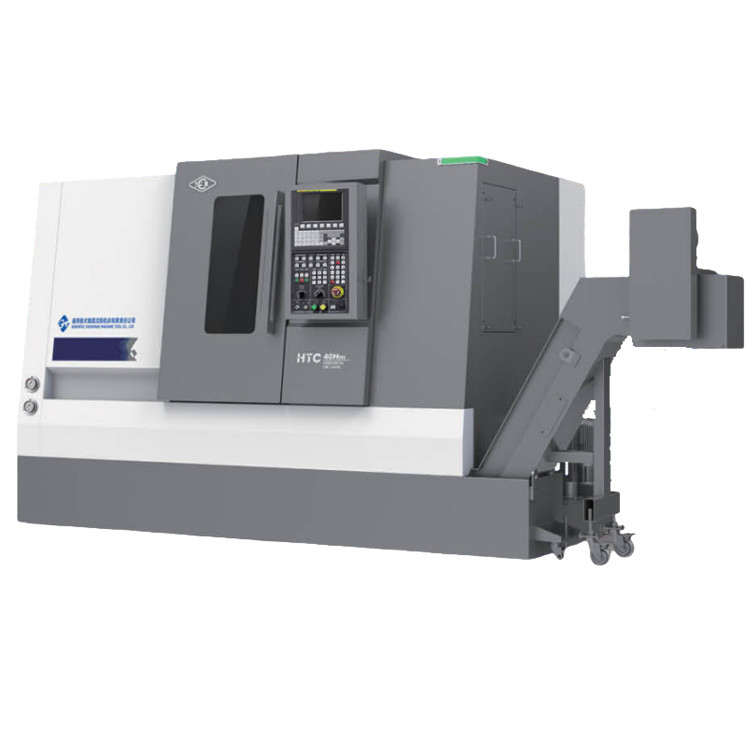

Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse

Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse

Schrägen-Bett CNC-Drehbank

HTC40Q BMT55 CNC-Drehmaschine

Y-Achse CNC-Drehmaschine

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC40H

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Model Number:
HTC40H
Schlüsselwort:
Horizontale CNC-Drehzentrale
Max.Cutting-Länge:
1000 mm
Max. Cutting Durchmesser.:
380mm
Max. Schwimmen. Über dem Bett.:
560 mm
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 0

Beschreibung des Produkts:

Präzision CNC Drehmaschine Großspannspindel HTC40H BMT55 Power Turret Schrägbett CNC Drehmaschine mit Y-Achse
Der HTC40H integriert intelligente und fortschrittliche Fertigungstechnologien. Mit einem 45° geneigten Bettdesign zeichnet er sich durch starke Steifigkeit und hervorragende Chipentfernung aus.die Drehzahl erreicht 45-4500 RpmEs kann Wellen- und Scheibenteile drehen und Verarbeitungsarbeiten wie Gewinde und Bögen durchführen, die für eine effiziente Produktion in Industriezweigen wie Automobil und Motor geeignet sind.

Eigenschaften des Produkts:

1"Hoch Effizienz"
◆ Hochgeschwindigkeit bei zwei Achsen
◆ Split-Servo-Schwanzstock
◆ Leistungsstarker Werkzeughalter
◆ Optionale Mehrsequenz-Integrierte Verarbeitung mit Unterspindel
2"Hoch Präzision"
◆ Hochpräzise vorgezogene Schraube
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollstandards

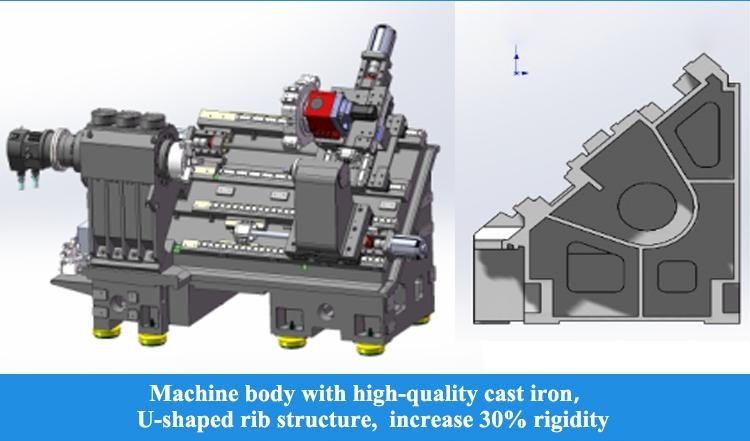

3,Hohe Steifigkeit
◆ Hochwertiges Gusseisenbett und andere Schlüsselgussmaterialien

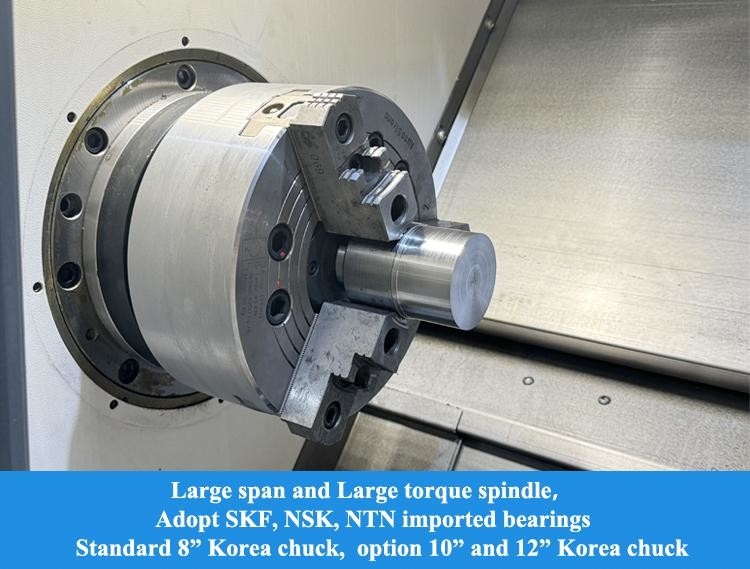

◆ Große Spindel-Einheit
◆ Bogenförmige, sich nicht biegende Lücke im Bett
◆ Kleine Spindelstruktur

Einzelheiten des Produkts:

Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 1
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.



Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 2

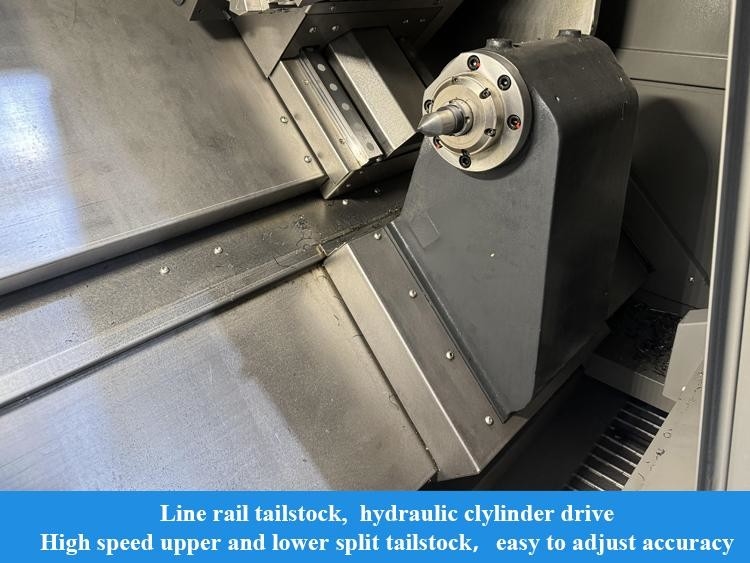

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.die Produktion verbessern
Es wird ein oberes und unteres Split-Tailstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungsleistung bietet.
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 3
Doppel feststehende Vorspannungsstruktur
Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 4

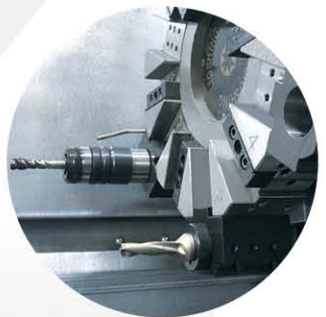

Y-Achsenkonfiguration
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 5

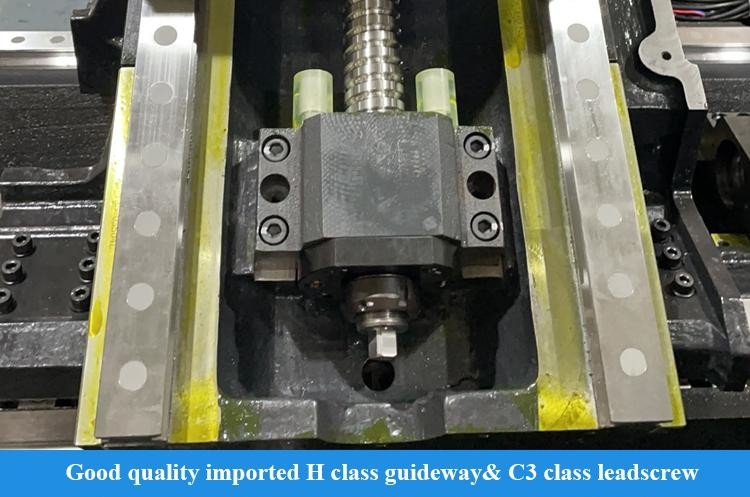

Hochpräzise Kugelschraube
Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 6
Sattel gegen Biegen
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 7

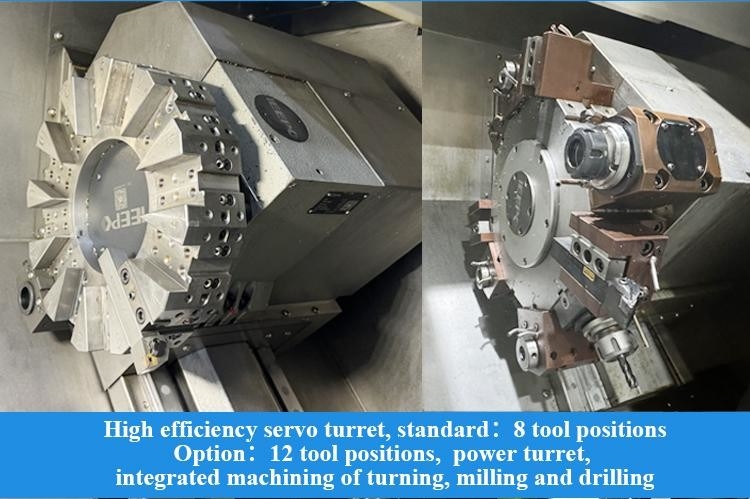

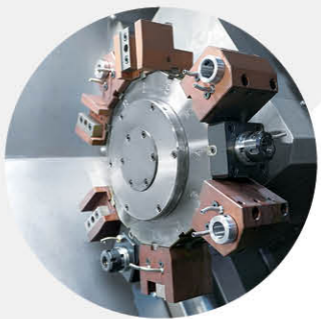

Effizienter Servo-Turm
Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 8
Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Chipentfernung bei der Bearbeitung von inneren Löchern und gewährleisten die Verarbeitungsqualität
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 9

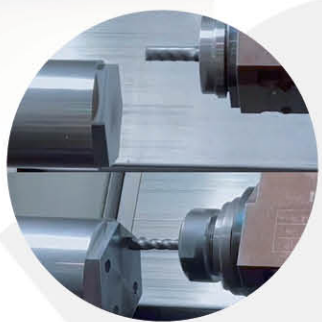

Fähigkeit zur angetriebenen Werkzeugfräsen
Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung


Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 10

Produktparameter:
Projekt
Einheit
Der Wert der Verpackung ist zu messen.
HTC40H(Q)/1000
Max, ich schneide.
mm
Φ380
Φ380
Max.Schnittlänge
mm
500
1000
Max. Schwimmen. Über dem Bett.
mm
Φ560
Φ560
Max. Schwimmbad. Auf der Rutsche
mm
Φ350
Φ350
Spindel
Modell mit Spindelnase

A2 bis 6
A2 bis 6
Vorderlager Innendia.
mm
100
100
Spindel-Stäbe und Lochgröße

1:20"Φ70
1:20"Φ70
Diagramm des Spindelloches

Φ65
Φ65
Max. Bar-Tag.
mm
Φ50
Φ50
Ein Standard-Schlagschalter.
Zoll
8
8
Drehzahlbereich der Spindel
r/min
4500
4500
Nenndrehmoment der Spule
N·m
136 ((769r/min)
136 ((769r/min)
Spindel Max. Drehmoment
N·m
245 ((576 r/min)
245 ((576 r/min)
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.
Leistung
Die Bibel, 15. 11.
Die Bibel, 15. 11.
X/Z-Achse
Schnelle Bewegung der X/Z-Achse
m/min
30
30
X-Achsenbewegung
mm
200
200
Z-Achsenfahrt
mm
560
1050
Hinterhalt



Reisen der Schwanzbestände
mm
500
920
Rückenstockantriebsmethode

Hydraulischer Antrieb
Hydraulischer Antrieb
Schwanzstock-Kopf-Loch-Kopf
Morsezeichen
MT-5
MT-5
Turm
Turm-Typ

Horizontale 8-Stationen-Servo-Turm
Horizontale 8-Stationen-Servo-Turm
Mittelhöhe
mm
100
100
Genauigkeit der Wiederholung der Positionierung durch Turmindexing
- Ich weiß.
± 16
± 16
Wenn ich ein Werkzeug in der Nähe wählen könnte

- Ja, das ist es.
- Ja, das ist es.
Andere
Abstand zwischen Spindelmitte und Boden
mm
1015
1015
Nettogewicht der Werkzeugmaschine
Weigerung
4200
4750
Gesamte elektrische Leistung
KVA
27
27
Gesamtmaße ((LxWxH)
mm
2750 × 1890 × 1900
3620 × 1890 × 1900
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
Standardkonfiguration:

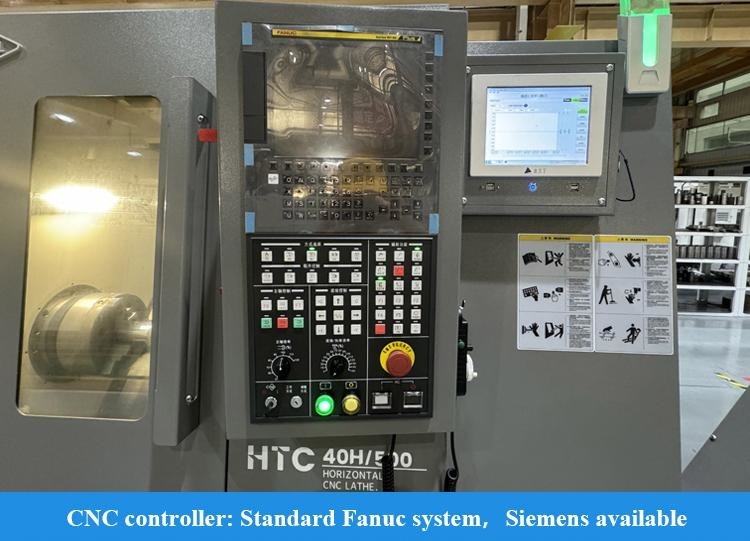

1,FANUC-0i-TF Plus (5) System (Serie H/S)
2,GSK988TA-System (Q-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,8 Stations-Servo-Werkzeugträger

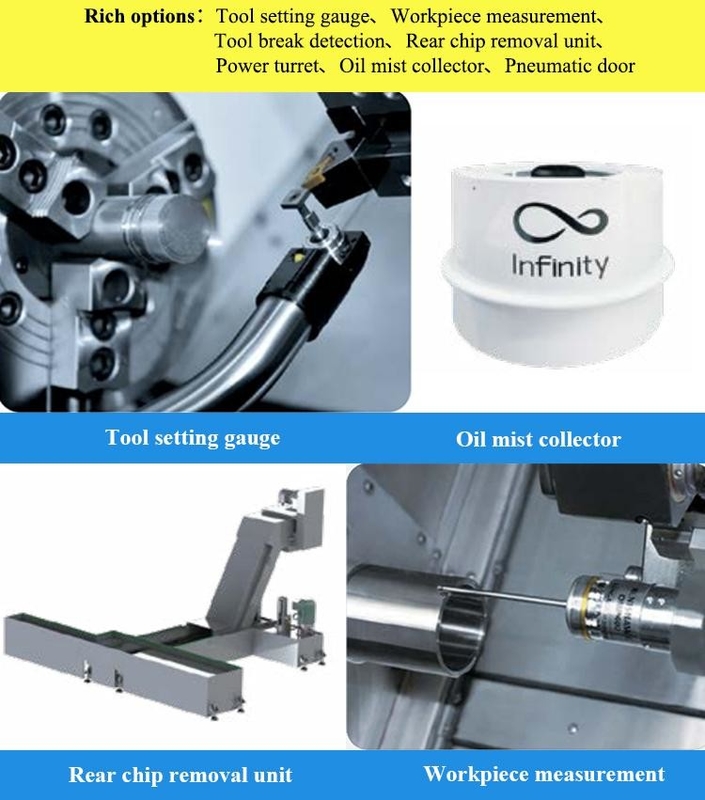

Zusätzliche Konfiguration:
1,Siemens-System
2"Werkzeug-Einstellungsmessgerät"
3,12-Stations-Servo-Werkzeugträger
4,Messung des Werkstücks
5"Kraftwerkzeugwagen"
6"Ölnebel-Sammler"
7"Hintere Chipentfernungseinheit"
8,Werkzeugschadenserkennung
9Pneumatische Tür
Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 11
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 12

Ausstellung:

Präzisions-CNC-Drehmaschine mit großem Spindelbereich HTC40Q BMT55 Power-Revolver Schrägbett-CNC-Drehmaschine mit Y-Achse 13

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
