Herkunftsort:
China
Markenname:
HD
Zertifizierung:
ISO
Modellnummer:
CW61125D
Video
Video
Video

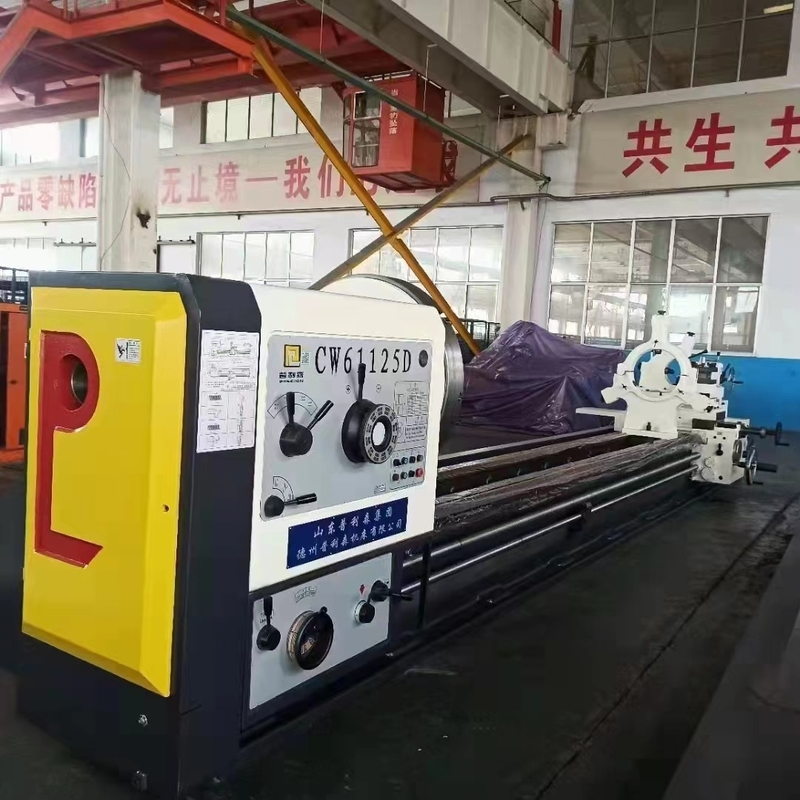

Schwere horizontale Drehmaschine CW61125D/12m
Produktpräsentation
Dieses Werkzeug wird hauptsächlich für verschiedene Drehvorgänge verwendet. Es kann die Endfläche, den Außendurchmesser, das Innenloch und metrische Fäden, Zollfäden, Modulfäden und Schrägfäden von Teilen drehen.Es kann auch verwendet werden, um kurze Zapfen drehen mit der oberen Werkzeugruhe alleinDas Werkzeug hat eine hohe Leistung und eine hohe Geschwindigkeit und eine starke Steifigkeit.Es kann Karbid-Werkzeuge für leistungsstarke Drehen verschiedene schwarze und Nichteisenmetalle zu verarbeiten verwenden.
Hauptparameter
| Produktmodell | UNiete | CW61125D/12000 |
| Spezifikation | ||
| Max. Schwingendurchmesser über dem Bett | mm | 1240 |
| Max.Swing-Durchmesser über dem Wagen | mm | 900 |
| Max. Länge des Werkstücks | mm | 12000 |
| Breite des Bettenleitwerks | mm | 755 |
| Max. Lastlager zwischen Schläger und der Spitze des Schwanzstockes | t | 6 |
| Spindel | ||
| Spindelnase | A2 bis 15 | |
| Spindelbohrung | mm | 120 |
| Verstärker der Spindelbohrung | Metrik 140 | |
| Drehzahlbereiche der Spindel | Umdrehungen pro Minute |
3.15-315 (21 Arten) 3.5-290 (12 Arten) |
| Spindelmotorleistung | Leistung | 22 |
| Einfachwirkender Vierkiefer | mm | φ1000 |
| Hinterhalt | ||
| Durchmesser der Schwanzfeder | mm | 160 |
| Reisen der Schwanzfeder | mm | 300 |
| Färbung der Schwanzfeder | Metrische 80# | |
| Feeds&Threads (metrische Schraube * Zollschraube) | ||
| Längsfütterung | 0.1-12 r/min ((56 Arten) | |
| Kreuzfutterung | 0.05-6mm/r ((56 Arten) | |
| Kleiner Werkzeughalter | 0.025-3mm/r ((56 Arten) | |
| Metrische Fäden | mm | 1-120 (44 Arten) |
| Modulargewebe | mm | 0.5-60 ((45 Arten) |
| Inch-Fäden | TPI | 28-3/8 (31 Arten) |
| mit einem Durchmesser von mehr als 50 mm | DP | 1-56 (25 Arten) |
| WerkzeugHalter | ||
| Vertikaler Abstand von der Spindelmitte bis zur Werkzeugmontagebasis | mm | 48 |
| Größe der Werkzeugstäbe | mm | 45X45 |
| Schwingwinkel des Werkzeughalters | ± 90° | |
| Max. seitliche Fahrt des Wagens | mm | 520 |
| Max. Fahrt des oberen Werkzeughalters | mm | 300 |
| Einspeisung pro Umdrehung der oberen und unteren Werkzeughalterblätter | mm | 0.05 |
| Schnelle Durchfahrgeschwindigkeit des Werkzeughalters | mm/min |
Längsschnitt 3740 Querschnitt 1870 |
| Schmieren und Betreiben der Ölpumpe | ||
| Modell | CB-B10 | |
| Max. Durchfluss | L/min | 10 |
| Arbeitsdruck | MPa | 2.5 |
| Geschwindigkeit | r/min | 1500 |
Anmerkung:
Wenn das Werkstück schwer oder exzentrisch ist, ist das Gleichgewicht der Bewegung des Werkstücks, die Geschwindigkeitsbegrenzung und das Gegengewicht zu berücksichtigen.
Standardzubehör
| - Nein. Ich weiß nicht. | Name | Modell | Anzahl |
| 1 | Einfachwirkender Vierkiefer | φ1000 mm | 1 Satz |
| 2 | Stetige Ruhe | Einheit für die Berechnung der Leistung | 2 Sätze |
| 3 | Folgen Sie der Ruhe. | Einheit für die Bereitstellung von Fahrzeugen mit einem Fahrzeugvertrieb | 1 Satz |
| 4 | Kühleinheit | 1 Satz | |
| 5 | Spezialwerkzeuge | 1 Satz | |
| 6 | Schwanzstück drehbarer Mittelpunkt | Morse 6# | 1 Satz |
