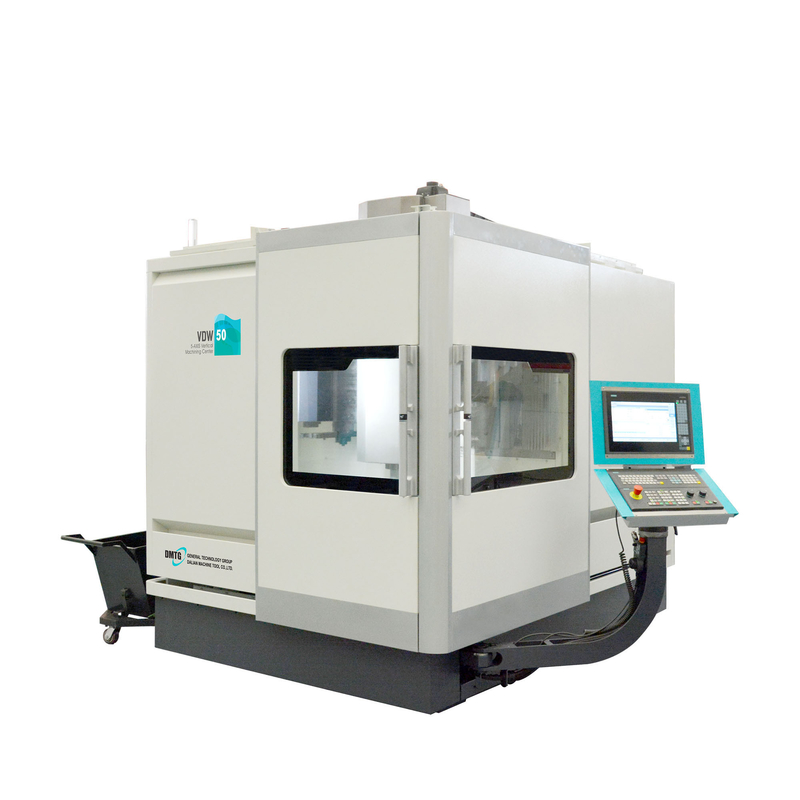

Vertikale Mittelhohe geschwindigkeit maschineller Bearbeitung CNC Mitte der maschinellen Bearbeitung der Achsen-VDW50 5
| Einzelteil | Einheit | VDW50 |
| Worktablegröße | Millimeter | 500 |
| Max.load | Kilogramm | 300 (0°), 200 (0-90°) |
| Klemmbereich | Millimeter | 600*460 |
| T-Schlitze (numbers*wigth*center Abstand) | 8*14*45° | |
| Tabellenindex-bewegung (b-axis*C Achse) | 175° (left110°~right65°) *360° | |
| Drehende Geschwindigkeit (B-/Cachse) | U/min | 17,75 |
| X-/Y/Zachsenreise | Millimeter | 500/450/400 |
| X-/Y/Zachsenführer-Weisenart | Lineare Führungsschiene | |
| Abstand zu verlegen von der Spindelnase | Millimeter | 150-600 |
| Schnelle Durchquerung X-/Y/Zachse | m/min | 30/30/30 (entscheiden Sie: 36/36/36) |
| X-/Y/Zachse, die feedrate schneidet | m/min | 0-20 |

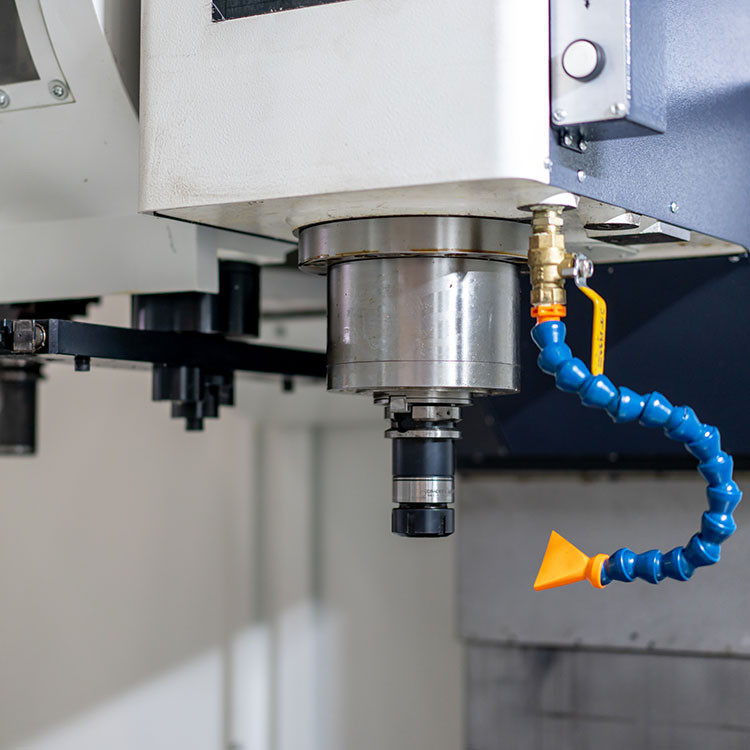

| Spindelart | Direktantriebspindel | |
| Spindelleistungsstärke | Kilowatt | 7 (Ps1)/15 (Pmax) |
| Spindelmotordrehmoment | N.m | 45 (Ms1)/95 (Mmax) |
| Max.spindle-Geschwindigkeit | U/min | 12000 |
| Werkzeugmagazinkapazität | Arm 24T | |
| Werkzeugschaftart | HSK-A63 | |
| Maximales Werkzeuggewicht | Kilogramm | 8 |
| Max.tool-diamater (ohne angrenzende Werkzeuge) | Millimeter | 75 |
| Max.tool-Länge | Millimeter | 300 |
| Klopfende Strecke (Stahl) | M3-M24 | |
| Max.drillings-Durchmesser (Stahl) | 36 | |
| X-/Y/Zachse, die Genauigkeit in Position bringt | Millimeter | 0.008/0.008/0.008 |
| X-/Y/Zachsen-Wiederholbarkeitsgenauigkeit | Millimeter | 0.005/0.005/0.005 |
| B-/Cachse, die Genauigkeit in Position bringt | Zoll | 10", 8" |
| B-/Cachsen-Wiederholbarkeitsgenauigkeit | Zoll | 4", 3" |
| Cnc-Prüfer | SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC640 | |
| Maschinenmaße (L/W/H) | Millimeter | 5242*4650*3260 |
| Maschinengewicht | Kilogramm | 8000 |
Standardkonfigurationen
●Kugelumlaufspindel und lineare Führungsschiene
●Kette-artiger Späneförderer und Chipwagen
●Klimaanlage
●Arm-artiges ATC 24T
●Spindelluftschlag
●Steifes Klopfen
Optional
●Arm-artiges ATC 40T
●Spindel des Direktantriebs 15000rpm
●Kühlmittel 2Mpa durch spindle-/7Mpakühlmittel durch Spindel
●lineare Skala 3 (Heidenhain)
