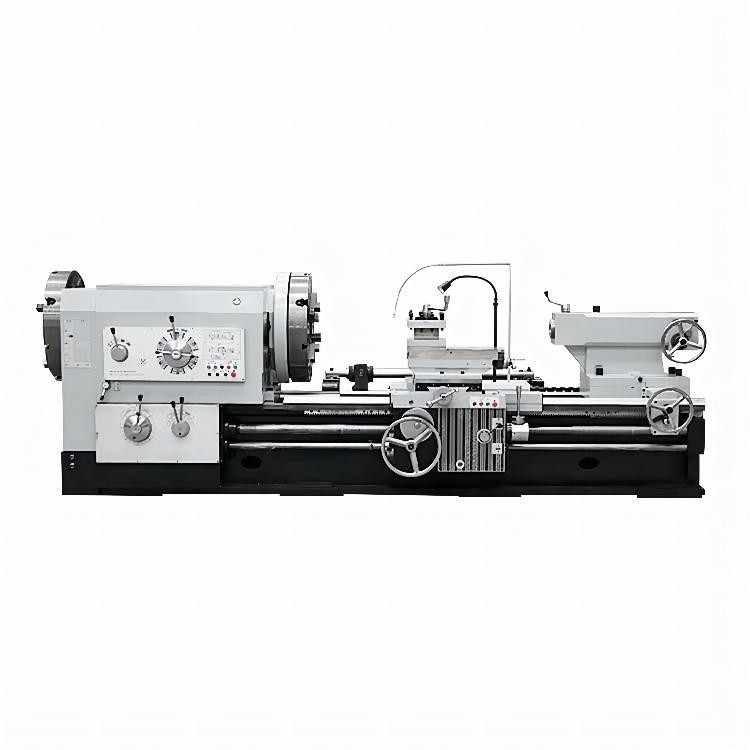

Drehbank-Maschinenhochleistungspreis der chinesischen Drehbank CW61100E/CW62100E Metallgroßer horizontaler
Produkt-Darstellung
Horizontale Drehbänke CW-E Reihe können verschiedene Drehenaufgaben, hauptsächlich für das Drehen von inneren und äußeren zylinderförmigen Oberflächen, von konischen Oberflächen und von anderen Teilen mit drehenden Oberflächen übernehmen. Drehen, fugend, schneiden, bohrend und drehend verschiedene allgemein verwendete metrische, Zoll-, Modul- und Durchmesserfaden. Diese Werkzeugmaschine ist für kleine Serienproduktion und Werkstätten und mechanische Wartungsarbeiten der Verarbeitung besonders passend und kann Materialien wie Stahl, Roheisen und Nichteisenmetalle verarbeiten.
| Standardkonfigurationen | |
| Klemme 3-Jaw | Posten des Werkzeugs 4-way |
| Stabiler Rest (≥3000mm-Standard <3000mm-option> | |
| Folgen Sie Rest (≥3000mm-Standard <3000mm-option> | |
| Standardtoolkit | |
| Optionale Konfigurationen | ||
| Klemme 4-Jaw | Klemmenschutz | |
| Werkzeugpostenschutz | Hinterer Spritzenschutz | |
| Ø130Diameter der Spindelbohrung | Motor der Spindel 15kW | |
| Mitte des Reitstocks | Planscheibe | Fadenskala |
| Antriebsplatte | Kegeldrehenzubehör | DRO |
| Ankerbolzen | Spindelmitte und Mittelärmel | |
| Justierbare Auflagen | Fußbremse (1000mm~3000mm verfügbar) | |
Produkt-Konfiguration
| Produktmodell | EINHEIT | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø630 | Ø800 | Ø1000 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø350 | Ø480 | Ø710 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Länge im Abstand | Millimeter | — | 350 | — | 350 | — | 350 | |
| Max. Werkstücklänge | Millimeter | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Max. Schneidlänge | CW61xxx | Millimeter | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Spindel | ||||||||
| Spindelnase | C11 *D11 | |||||||
| Spindelbohrung | Millimeter | Ø100 (C11) (zulässiger Stangendurchmesser ≤Ø98) *Ø105 (D11) (zulässige Stange diameter≤Ø103) entscheiden Sie: Ø130 (zulässige Stange diameter≤Ø128) |
||||||
| Futtergröße | Millimeter | Ø315 | Ø400 | Ø400 | ||||
| Verjüngung der Spindelbohrung | Metrische 120 (1:20) Entscheiden Sie: Spindelbohrung Ø130- metrische 140 (1:20) |
|||||||
| Max.Spindle-Drehmoment | Nanometer | 2400 | ||||||
| Spindeldrehzahlbereiche | U/min | 7.5-1000 (18 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 315 | 400 | 515 | ||||
| Spindelleistungsstärke | 11kw/1460rpm (50HZ) entscheiden: 15kw/1460rpm (50HZ) | |||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø100 | ||||||
| Reise von Pinolen | Millimeter | 250 | ||||||
| Verjüngung von Pinolen | M.Ü. No.6 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | metrische Schraube | mm/r | 64 Geschwindigkeiten 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| Zollschraube | in/r | 64 Geschwindigkeiten *1/1 0,0019〜 0,0612; *16/1 0.0305-0.98 | ||||||
| Quervorschub | 1/2 Zeiten der Längszufuhr | |||||||
| Metrische Faden | Millimeter | 0,5〜 240 (52 Arten) *1-256 (57 Arten) |
1-240 (50 Arten) *1-256 (57 Arten) |
0,5〜 240 (52 Arten) *1-256 (57 Arten) |
||||
| Modulare Faden | Millimeter | 0,5 〜 120 (53 Arten) *0.5 〜 128 (57 Arten) | ||||||
| Zollgewinde | TPIs | 28-1 (34 Arten) *32〜 1/16 (67 Arten) |
14-1 (26 Arten) *32-1/16 (67 Arten) |
28-1 (34 Arten) *32-1/16 (67 Arten) |
||||
| Diametrale Neigungsfaden | DP | 28-1 (24 Arten) *32〜 1/8 (57 Arten) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 30X30 | ||||||
| Reise des Oberschlittens | Millimeter | 200 | ||||||
| Schwenkwinkel des Oberschlittens | ±90° | |||||||
| Maschinenmaße (L*W*H) |
Millimeter | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Maschinengewicht | CW61xxx | Kilogramm | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
FAQ
Q.What sind Ihre normalen Vorbereitungs- und Anlaufzeiten?
A.Our-Firmentypische Vorbereitungs- und Anlaufzeiten Strecke von 30-45days nach Eingang des Auftrages.
Q.What ist die Zahlungsbedingung, die Sie anbieten?
A.We nehmen Zahlung von T/T, von L/C etc. an.
Paket Q.What ein bisschen bieten Sie an?
A.Normally in der Sperrholzkiste, sich aller Waren in gutem Zustand vergewissern.
Q.What ist das MOQ für Ihre Produktion?
A.The MOQ hängt von Ihren Anforderungen für Farbe, Logo und so weiter ab. Für einige Normalpositionen haben wir auf Lager, das MOQ sind 1 eingestellt.
Q.Do haben Sie CER-Bescheinigung
A.Yes, haben wir CER-Bescheinigung, Maschinenqualität sind ein Jahr garantiert.
Q.How, zum der Qualität der Produkte zu steuern?
A.We haben immer großen Nachdruck auf dem Qualitätsniveau wird instand gehalten gelegt. Außerdem ist das Prinzip, das wir immer aufrechterhalten, „, bessere Qualität der Kunden zur Verfügung zu stellen, verbessert Preis und besseren Service“.
