Herkunftsort:
China
Zertifizierung:
CE ISO
Modellnummer:
CW6180E/CW6280E
Video
Video
Video

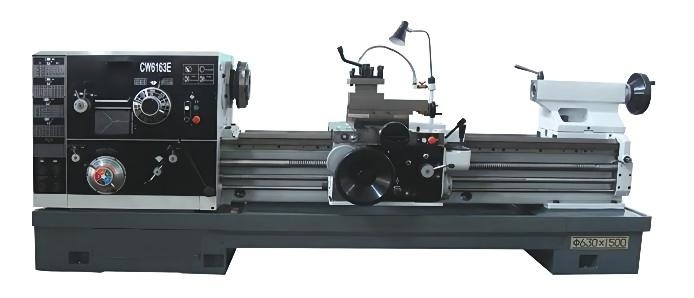

Universalhorizontale Drehbankhochleistungsmaschine CW6180E/CW6280E China
Produkt-Darstellung
Produkt-Konfiguration
| Produktmodell | EINHEIT | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø630 | Ø800 | Ø1000 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø350 | Ø480 | Ø710 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Länge im Abstand | Millimeter | — | 350 | — | 350 | — | 350 | |
| Max. Werkstücklänge | Millimeter | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Max. Schneidlänge | CW61xxx | Millimeter | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Spindel | ||||||||
| Spindelnase | C11 *D11 | |||||||
| Spindelbohrung | Millimeter | Ø100 (C11) (zulässiger Stangendurchmesser ≤Ø98) *Ø105 (D11) (zulässige Stange diameter≤Ø103) entscheiden Sie: Ø130 (zulässige Stange diameter≤Ø128) |
||||||
| Futtergröße | Millimeter | Ø315 | Ø400 | Ø400 | ||||
| Verjüngung der Spindelbohrung | Metrische 120 (1:20) Entscheiden Sie: Spindelbohrung Ø130- metrische 140 (1:20) |
|||||||
| Max.Spindle-Drehmoment | Nanometer | 2400 | ||||||
| Spindeldrehzahlbereiche | U/min | 7.5-1000 (18 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 315 | 400 | 515 | ||||
| Spindelleistungsstärke | 11kw/1460rpm (50HZ) entscheiden: 15kw/1460rpm (50HZ) | |||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø100 | ||||||
| Reise von Pinolen | Millimeter | 250 | ||||||
| Verjüngung von Pinolen | M.Ü. No.6 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | metrische Schraube | mm/r | 64 Geschwindigkeiten 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| Zollschraube | in/r | 64 Geschwindigkeiten *1/1 0,0019〜 0,0612; *16/1 0.0305-0.98 | ||||||
| Quervorschub | 1/2 Zeiten der Längszufuhr | |||||||
| Metrische Faden | Millimeter | 0,5〜 240 (52 Arten) *1-256 (57 Arten) |
1-240 (50 Arten) *1-256 (57 Arten) |
0,5〜 240 (52 Arten) *1-256 (57 Arten) |
||||
| Modulare Faden | Millimeter | 0,5 〜 120 (53 Arten) *0.5 〜 128 (57 Arten) | ||||||
| Zollgewinde | TPIs | 28-1 (34 Arten) *32〜 1/16 (67 Arten) |
14-1 (26 Arten) *32-1/16 (67 Arten) |
28-1 (34 Arten) *32-1/16 (67 Arten) |
||||
| Diametrale Neigungsfaden | DP | 28-1 (24 Arten) *32〜 1/8 (57 Arten) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 30X30 | ||||||
| Reise des Oberschlittens | Millimeter | 200 | ||||||
| Schwenkwinkel des Oberschlittens | ±90° | |||||||
| Maschinenmaße (L*W*H) |
Millimeter | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Maschinengewicht | CW61xxx | Kilogramm | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
| Standardkonfigurationen | |
| Klemme 3-Jaw | Posten des Werkzeugs 4-way |
| Stabiler Rest (≥3000mm-Standard <3000mm-option> | |
| Folgen Sie Rest (≥3000mm-Standard <3000mm-option> | |
| Standardtoolkit | |
| Optionale Konfigurationen | ||
| Klemme 4-Jaw | Klemmenschutz | |
| Werkzeugpostenschutz | Hinterer Spritzenschutz | |
| Ø130Diameter der Spindelbohrung | Motor der Spindel 15kW | |
| Mitte des Reitstocks | Planscheibe | Fadenskala |
| Antriebsplatte | Kegeldrehenzubehör | DRO |
| Ankerbolzen | Spindelmitte und Mittelärmel | |
| Justierbare Auflagen | Fußbremse (1000mm~3000mm verfügbar) | |
