Herkunftsort:
China
Markenname:
SYMG
Zertifizierung:
ISO certification
Modellnummer:
HTC50t Series75°Bed
Video
Video

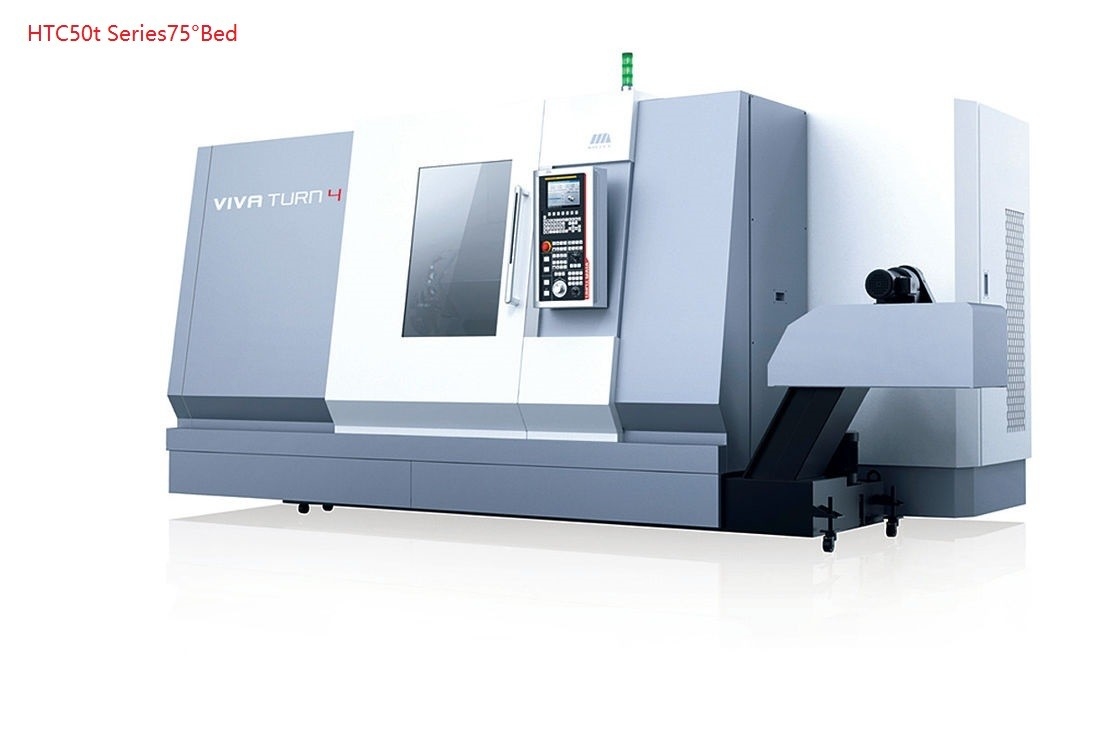

Nehmen Sie schiefes Bett des hohen Integrals der Starrheit 75°, alle Castings annehmen begrenzte Elementoptimierung, breite Führungsschieneoberfläche, beseitigen effektiv die Erschütterung an, die in Schnitt, erhöhter Zuverlässigkeit der Werkzeugmaschine, einfache Wartung auftritt, und können dauerhafte und stabile Verarbeitungsqualität erreichen.
Wenn die anhebenden und Entleerungsworkparts und die mittlere Frequenz zu behindern, die geneigte Werkzeugmaschine des Betts Gesamt-75 vorgewählt werden können, ausgerüstet worden mit vertikaler horizontaler mittlerer Frequenz, ist die Spindelmitte näher an dem Betreiber, um das obere zu erleichtern und workparts und Rückstandabbau, hohen Kapitalertrag unter, wird Verarbeitungsqualität garantiert.
MainTechnical-Parameter
| Einzelteile | Einheit | HTC50t Series75°Bed | |
| Maximaler Durchmesser der Spitzenhöhe | Millimeter | ∅700 | |
| Maximale Schneidlänge | Millimeter | 1500/2500 | |
| Maximaler Schnittdurchmesser | Millimeter | 500 | |
| Maximaler Drehendurchmesser auf dem Dia | Millimeter | 500 | |
| Spindelnase | A2-11 | ||
| Spindelbohrungsdurchmesser | Millimeter | 105 | |
| Maximaler Durchmesser der durchgehenden Stange | Millimeter | 85 | |
| Spindeldrehzahlbereich | r/min/Nm | 30-2000 | |
| Hauptmotor 15 Minuten/ununterbrochen | Kilowatt | 22/30 | |
| Standardklemmendurchmesser | Zoll | 12" | |
| X/Z-axis sich schnell bewegende Geschwindigkeit | m/min | 12 | |
| sich schnell bewegende Geschwindigkeit der Y-Achse | m/min | ||
| X-Achsenreise | Millimeter | 270 | |
| Z-Achsenreise | Millimeter | 1600/2600 | |
| Y-Achsenreise | Millimeter | 一 | |
| Reitstockkörperanschlag | Millimeter | ||
| Reitstockspindelkonus | Mohs | 6# | |
| Reitstockärmelanschlag | Millimeter | ||
| Standardwerkzeugdrehkopfart | horizontale Stationen des Werkzeugdrehkopfes 12 | ||
| Werkzeuggröße | Externes Werkzeug | Millimeter | 32x32 |
| Bohrstangedurchmesser | Millimeter | ∅50 | |
| Genauigkeit der maschinellen Bearbeitung | IT6 | ||
| Positionierung von Genauigkeit | X-Achse | Millimeter | 0,011 |
| Z-Achse | Millimeter | 0.02/0.04 | |
| Y-Achse | Millimeter | ||
| C-Achse | Millimeter | 一 | |
| Wiederholen Sie Positionsgenauigkeit | X-Achse | Millimeter | 0,006 |
| Z-Achse | Millimeter | 0.012/0.02 | |
| Y-Achse | Millimeter | ||
| C-Achse | Millimeter | 一 | |
| Max. Joblast | Platten | Kilogramm | 200 |
| Wellenteile | Kilogramm | 800 | |
| Maschinengewicht | Kilogramm | 18000/20000 | |
| Werkzeugmaschine Länge × Breite × Höhe | Millimeter | 5100x2900x2750 6100x2900x2750 |
|
