Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
ISO certification
Modellnummer:
V6C/ V6S
Video
Video
Video
Video

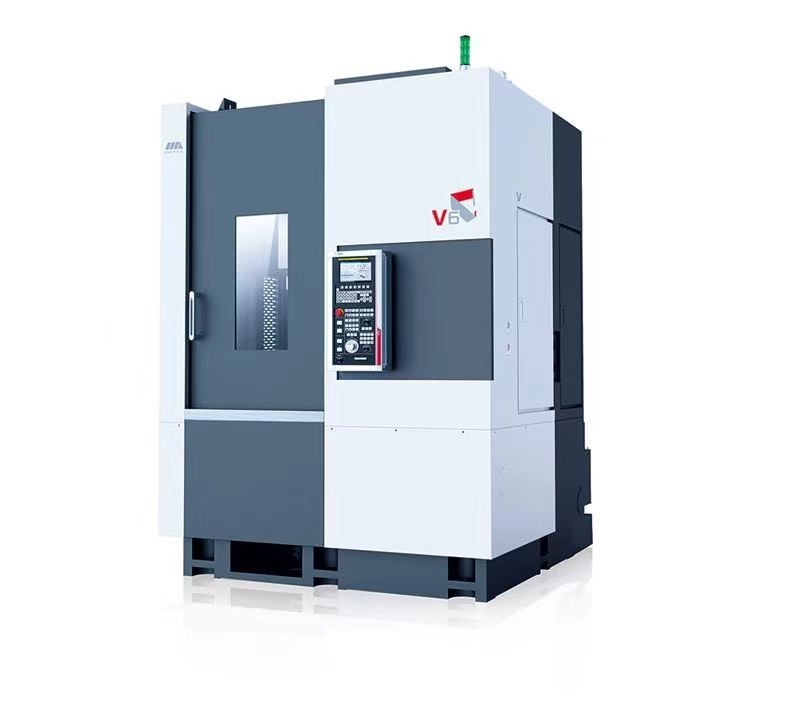

Hohe Präzision und hohe Starrheit V6C/V6S vertikale CNC-Drehbank
Produkteinführung

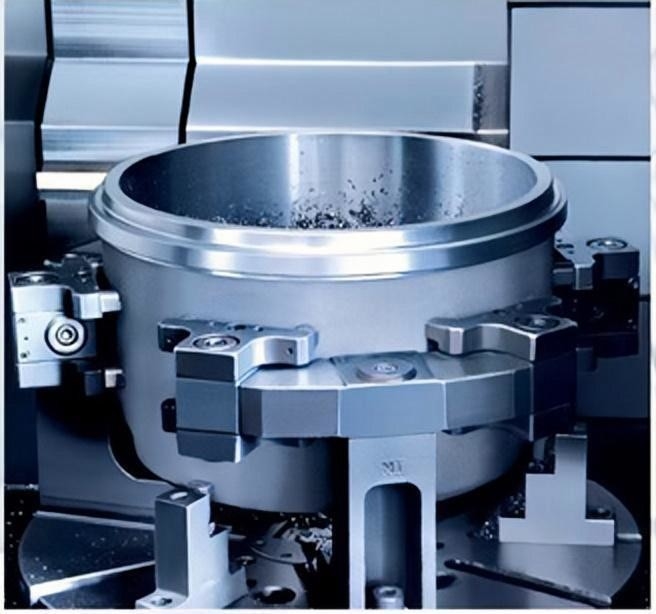

Kastenähnliche Struktur mit der absorbierenden Leistung der ausgezeichneten Erschütterung, größerer Bearbeitungsbereich, passend für die Verarbeitung von Bremstrommeln, von Radnaben, von Reduziererwohnungen und von anderen Autoteilen, von Aufzugsrädern, von Baukettenrädern, von Ventilen, von Bewegungswohnungen, von etc.; auch anwendbar für Weiche und Hartdrehen von Lagern, die das Reiben ersetzen können. Einfache Installation einer Vielzahl der speziellen Befestigungen erleichtert kann die Verarbeitung von speziell-förmigen Wohnungen und von Teilen verwirklichen.
Technische hauptsächlichparameter
| Einzelteile | Einheit | V6C | V6S | ||
| Maximaler Schwingendurchmesser | Millimeter | Ø860 | Ø1000 | ||
| Maximale Schnitthöhe | Millimeter | 700 | 800 | ||
| Maximaler Schnittdurchmesser | Millimeter | Ø800 | Ø900 | ||
| Spindelnasenform | A2-11 | A2-15 | |||
| Spindeldrehzahlbereich | r/min | 80-1100 | 50-800 | ||
| Hauptmotorleistung | Kilowatt | 22 | 37/45 | ||
| max.output-Drehmoment der Spindel | Nanometer | 1311 | 2000 | ||
| Klemmendurchmesser | Zoll | 21" | 24" | ||
| X-Achseneilganggeschwindigkeit | m/min | 16 | 10 | ||
| Z-Achseneilganggeschwindigkeit | m/min | 16 | 12 | ||
| X-Achsenanschlag | Millimeter | 440 | 800 | ||
| Z-Achsenanschlag | Millimeter | 720 | 850 | ||
| Torret-Art | Horizontale Station 8 | Horizontale Station 6 | |||
| Werkzeuggröße | Millimeter | 32x32/Ø50 | 32x32/Ø50 | ||
| Genauigkeit der maschinellen Bearbeitung | IT6-IT7 | IT6-IT7 | |||
| Werkstückoberflächenrauigkeit | μm | Ra1.6 | Ra1.6 | ||
| Positionierung von Genauigkeit | X-Achse | Millimeter | 0,018 | 0,018 | |
| Z-Achse | Millimeter | 0,02 | 0,02 | ||
| Wiederholen Sie Positionsgenauigkeit | X-Achse | Millimeter | 0,006 | 0,0075 | |
| Z-Achse | Millimeter | 0,008 | 0,015 | ||
| Max.load Scheibenartig (einschließlich Klemmen und Klammern) |
Kilogramm | 600 | 800 | ||
| Maschinengewicht | Hauptteil | Kilogramm | 10500 | 15000 | |
| Gesamtausmasse | Länge × Breite × Höhe | Millimeter | 3400x2200x3300 | 3940x2795x3671 | |
Maschinen-Vorteil
Anschlag 1.Large und große Schnittstrecke
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Max. Schwingendurchmesser | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Max. Drehendurchmesser | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC-Funktionsverbesserung
Spindelgenauigkeit ↗ 55% Max. U/min der Spindel ↗ 11%
Max. Drehendurchmesser ↗ 14% Max. Drehendurchmesser ↗ 10%
Schnelle Durchquerung von x-Achse ↗ 100% Schnelle Durchquerung von z-Achse ↗ 33%
Positionierung von Genauigkeit von x-Achse ↗ 33% Positionierung von Genauigkeit von z-Achse ↗ 25%
Spülungsmechanismus des unabhängigen Wasserfall-artigen Chips
Große Absaugöffnung für die zentralisierte Verarbeitung des Eisenchips und -Schneidflüssigkeit
Stellen Sie unterschiedliche Herstellbarkeit, Form und Plan von Schneidern zur Verfügung, um perfekten Schnitteffekt sicherzustellen.
Fütterungssystem: angetrieben durch Servomotor, werden x-Achse und z-Achse direkt mit der Kugelumlaufspindel durch flexible Koppelung angeschlossen. Die Kugelumlaufspindel ist mit einem Ende für das Reparieren und dem anderen Ende installiert, damit Unterstützung die Schraubenverlängerung wegen des Temperaturanstiegs in Kraft vermeidet, der möglicherweise Längsdeformation verursachen und erzielt hohe Starrheit, hohe Geschwindigkeit, hohe Haltbarkeit und langes Leben.
Hauptgetriebestruktur: der Hauptmotor kann direkt auf den Drehbankkörper gesetzt werden, der bessere Verarbeitungsstarrheit zur Verfügung stellen kann.
| Verschiedene Schnittförderbänder | |||||
| Kettenart | Schaberart | Magnetischer Schaber | Doppelketteart | ||
|
Bearbeitungsmaterialien | Stahl, kupfern, Aluminium, Kohlenstoff und anderes Metall und nicht Meta- |
Aluminium, Roheisen, etc. | Stahl, Roheisen | Stahl, Kohlenstoff und anderes Metall und Nichtmetall |
| Hinterer Chipabbau | Funktionieren Umwelt |
Anwendbar auf alle Arten von den Chips wie Rollen, Klumpen und Blöcke |
Anwendbar für ununterbrochene Beförderung von den Unterbrechern und von den Chips |
Anwendbar für die Beförderung vom Stahl und von Roheisen mit Chips eine Länge von weniger als 150 Millimeter in der nass Verarbeitung |
Anwendbar für die Beförderung des Klumpenmetalls oder -nichtmetalls, die schwierig ist, durch gewöhnliche Kettenart Späneförderer und zur Situation der großen Menge Chips entladen zu werden |
|
Stickstoffgleichgewichtsorgan setzt die Bewegungsauswirkung von z-Achse herab Verglichen mit vorhergehendem hydraulischem Gleichgewichtsorgan, hat Stickstoffgleichgewichtsorgan die folgenden Vorteile: Keine externen Baumaschinen werden, Rettungsenergie benötigt; Passen Sie sich schnellem in hohe Geschwindigkeit glatt anheben und senken an; ohne Geräusche; verbessern Sie Gewichtsbalance und korrigieren Sie den Nachteil des Hydrauliksystems; Fördern Sie drastisch Präzision und Glattheit, bei der Verarbeitung, beseitigen Sie Mikroerschütterung und verlängern Sie das Leben der Schraube und des Motors. |
|||
Einsatzbereich
|
|
|
|
| Knöchel | Differenziale Wohnung | Reduziererwohnung | |
|
|
|
|
| Speiche | Aluminiumradnaben | Flaschenzug |
